樹莓派的cpu與gpu通信設計淺析
-
1.本文介紹
-
2.樹莓派的videocoreiv
-
3.訪問策略
-
4.framebuff圖像訪問
-
5.注意事項
1.本文介紹
異構設計在嵌入式開發過程中非常的重要，比如mcu與mpu的異構，還有兩個不同架構的cpu或者兩個不同架構的mpu等等。本文主要介紹樹莓派的cpu與gpu通信的設計思想。并且通過在樹莓派4上進行測試，測試訪問gpu所提供的功能。
2.樹莓派的videocoreiv
樹莓派上電啟動時，首先啟動的是GPU，然后從sd卡中加載啟動文件，緊接著啟動CPU，所以GPU在學習使用樹莓派時非常重要。可以通過下面的倉庫看到底層的GPU的使用。
https://github.com/hermanhermitage/videocoreiv

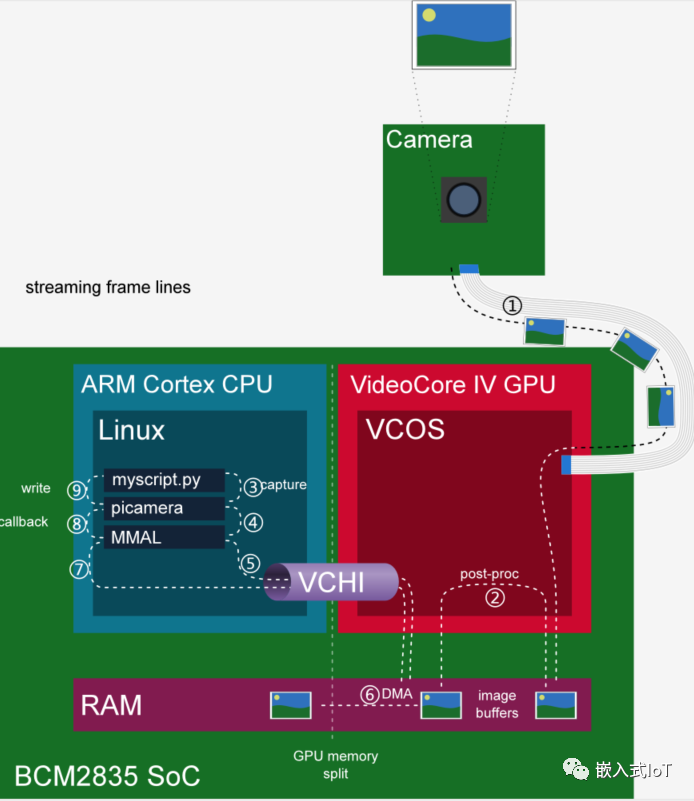

要想CPU與GPU之間訪問，首先需要了解兩個設計的架構，下面從樹莓派3b攝像頭傳輸圖像的角度去理解一下這個架構的設計。
BCM2835 SOC是芯片的設計架構，里面集成了一個ARM Cortex A53的CPU與VideoCore IV GPU。攝像頭的MIPI數據傳輸線連接在GPU上，其攝像頭SCCB連接在CPU上。
GPU上運行著一個RTOS，就是VCOS其實是基于ThreadX系統實現的。CPU與GPU共享RAM。當啟動圖像傳輸?shù)臅r(shí)候，實際上就是首先由GPU出來圖像時序，然后將圖像放到RAM中，CPU與GPU通過VCHI管道進行通信，啟動DMA將圖像傳遞到CPU可以訪問的內存區域。
那么GPU有哪些功能呢？
具體可以看下面的信息：
https://github.com/raspberrypi/firmware/wiki/Mailbox-property-interface
1.得到固件信息
2.電源管理
3.頻率管理
4.內存管理
5.framebuff
6.攝像頭
7.觸摸屏
整體來看GPU的功能比較齊全。所以訪問這些信息是如何進行的呢？
3.訪問策略
如果要實現CPU與GPU的通信，樹莓派做了一個控制器，就是一個獨立的外設接口，叫做Mailbox Peripheral。這個Mailbox的外設的寄存器布局如下：
0 4 8 12 16 20 24 28 32
+-------+-------------------------------------------------------+
0x00 |rd chn | read data |
+-------+-------------------------------------------------------+
0x04 | Unused |
... \\ \\
0x14 | Unused |
+-----------------------------------------------------------+-+-+
0x18 | status reserved |E|F|
+-----------------------------------------------------------+-+-+
0x1C | Unused |
+-----------------------------------------------------------+-+-+
0x20 |wt chn | write data |
+-----------------------------------------------------------+-+-+
寄存器的起始地址為外設起始地址加速0xB880的偏移量。例如在樹莓派4上其外設的地址為0xFE000000。上述就是CPU核操作GPU時的寄存器的布局。寄存器并不多，只需要判斷狀態即可。
當進行通信時，要往寄存器寫的數據是什么?
#define MBOX_CH_POWER 0 #define MBOX_CH_FB 1 #define MBOX_CH_VUART 2 #define MBOX_CH_VCHIQ 3 #define MBOX_CH_LEDS 4 #define MBOX_CH_BTNS 5 #define MBOX_CH_TOUCH 6 #define MBOX_CH_COUNT 7 #define MBOX_CH_PROP 8
一般來說是有9個通道可以指定，每個通道有著特定的用途，如上定義所示。寫數據(write data)實際上寫的是一個消息列表的地址，這個消息列表可以是一個數組。叫做msgbox。這個地址一般都是要求4字節對齊的，因?yàn)樯蠄D寄存器中前面4字節是用于存放通道信息的。
一般一個消息的空間布局如下：
0 4 8 12 16 20 24 28 32 +---------------------------------------------------------------+ 0x00 | Buffer Size | +---------------------------------------------------------------+ 0x04 | Request/Response Code | +---------------------------------------------------------------+ 0x08 | Tags | ... \\ \\ 0xXX | Tags | +---------------------------------------------------------------+ 0xXX+4 | End Tag (0) | +---------------------------------------------------------------+ 0xXX+8 | Padding | ... \\ \\ 0xXX+16| Padding | +---------------------------------------------------------------+
獲取版本信息,傳遞消息實際實現代碼如下：
int bcm283x_mbox_hardware_get_revison(void) { mbox[0] = 8*4; // length of the message mbox[1] = MBOX_REQUEST; // this is a request message mbox[2] = MBOX_TAG_HARDWARE_GET_REV; mbox[3] = 4; // buffer size mbox[4] = 0; // len mbox[5] = 0; mbox[6] = 0; mbox[7] = MBOX_TAG_LAST; mbox_call(MBOX_CH_PROP, MMU_DISABLE); return mbox[5]; }
這樣就將消息傳遞給CPU的寄存器，寄存器通過訪問狀態，并且將消息傳遞給GPU，GPU得到信息后，將消息填充，然后通過DMA將返回結果的消息包傳遞到原來的地址中，這樣就可以實現基本的通信邏輯了。
具體的完整的實現細節可以參考rt-thread/bsp/raspberry-pi/raspi3-64/driver/mbox.c。
4.framebuff圖像訪問
上述基本上講述了cpu和gpu的訪問流程，那么如果想使用樹莓派的hdmi接口進行圖像顯示，該如何進行設計呢？首先樹莓派在設計的時候，并未在CPU集成圖像控制接口，那只能通過GPU來實現了。訪問其實就是利用mbox的通信進行實現，利用TAG的消息進行區分。
下面是framebuff相關TAG的宏定義
#define TAG_ALLOCATE_BUFFER 0x00040001 #define TAG_SET_PHYS_WIDTH_HEIGHT 0x00048003 #define TAG_SET_VIRT_WIDTH_HEIGHT 0x00048004 #define TAG_SET_DEPTH 0x00048005 #define TAG_SET_PIXEL_ORDER 0x00048006 #define TAG_GET_PITCH 0x00040008 #define TAG_SET_VIRT_OFFSET 0x00048009 #define TAG_END 0x00000000
通過mbox的數組傳遞消息，其tag為T(mén)AG_ALLOCATE_BUFFER，并且指定圖像的depth、width、height等參數。
當傳遞消息后GPU會將申請到的framebuff的地址通過mbox[5]傳遞回來，當訪問這個地址的時候，實際上就是訪問這個framebuff。我們不用去關心具體的時序邏輯問題，當然，可能需要注意的是圖像傳輸完成之后的中斷。
5.注意事項
在訪問GPU的時候，需要注意的是寄存器的地址一定需要通過MMU映射成非cache的模式，否則可能會出現內存一致性問題，導致實際上通道的數據沒有寫到寄存器中。訪問圖像的時候，也需要注意這個問題，因?yàn)閒ramebuff也需要非cache訪問，這些都是在實際項目設計中需要注意的問題?？傊谑褂脴?shù)莓派GPU和CPU的通信過程中，弄清楚BCM的SOC的設計思想，注意幾個寄存器，并且注意消息的傳輸格式，那么訪問GPU時就不是什么很大的問題了。其中比較有借鑒意義的是共享內存的方式訪問，還有就是采用不同的tag進行消息機制的傳遞。
