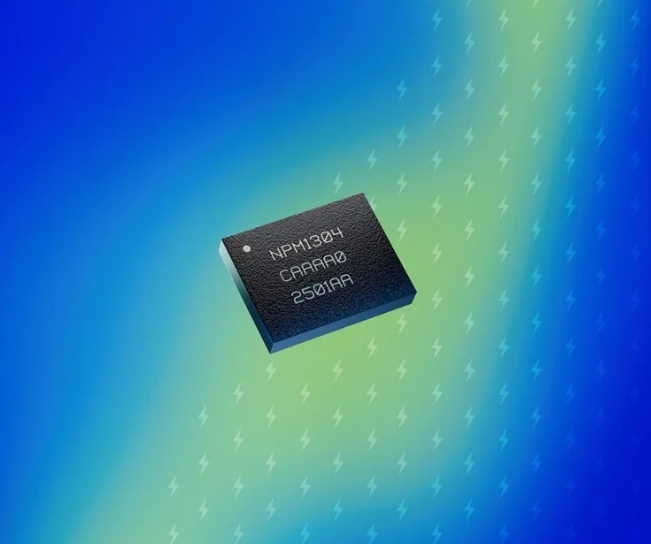

挪威奧斯陸 – 2025年7月8日 – Nordic Semiconductor 推出全新 nPM1304 電源管理 IC (PMIC)。nPM1304秉承 nPM1300 的成功理念，為需要小型電池的空間受限應用提供了理想的解決方案。小型電池的能源預算極其緊張，所有功能都必須以盡可能低的功耗運行。

業界首款用于小型電池產品的超低功耗精確電量計nPM1304 PMIC 為低功耗和尺寸受限的應用提供了獨特的系統管理功能和精準的電量計。Nordic 獨特的基于算法的電量計方法利用電壓、電流和溫度監測，并結合數學電池模型來估算電池的充電狀態，其精度可與庫侖計等專用電量計設備相媲美，但不會產生額外的功耗和固有的誤差累積。Nordic 率先以適合小電池能源預算的功耗提供當今產品用戶所期望的電量計精度。

專用電量計裝置在產品活動狀態下的功耗往往高達 50μA，在休眠狀態下的功耗為 7μA。例如，對于平均電流消耗為 200μA 的產品，傳統的電量計方法在總能源預算中所占比例過高，令人難以接受。然而，Nordic 解決方案在活動狀態下的功耗僅為 8μA，在休眠狀態下的功耗為零，并提供準確的電量狀態估算，且不會明顯縮短電池壽命。

支持電池充電

nPM1304 采用線性充電模組，可為單節鋰離子、鋰聚合物和磷酸鐵鋰電池充電，該模組支持 4 至 100 mA 的充電電流和 3.5 至 4.65 V 的可編程終止電壓。該電池充電器具有自動熱調節功能，并可編程設定充電期間芯片的最高溫度。

專為下一代應用而設計

nPM1304 適用于所有配備小型可充電電池的終端產品，包括智能戒指、運動表現追蹤器和個人健康監護設備。

Nordic Semiconductor 的 PMIC 產品總監 Geir Kjosavik 表示：“緊湊型互聯傳感器設備的需求正在快速增長。我們消費電子和醫療保健領域的客戶正在不斷突破小尺寸器件的極限。nPM1304 為他們提供了突破性的解決方案——以超低功耗精準估算剩余電池壽命——這正是市場翹首以盼的?！?

nPM1304 為 Nordic 的超低功耗 nRF52、nRF53 和 nRF54 系列系統級芯片(SoC) 以及其他微控制器 (MCU) 提供電源管理，并優化了最高效率和緊湊尺寸。

單芯片集成全面的系統功能

nPM1304 包含與 nPM1300 PMIC 相同的系統功能。除了電池充電和電量計外，它還包含兩個超高效降壓轉換器、兩個負載開關/低壓差 (LDO)、5 個 GPIO 和 3 個 LED 驅動器。它還具有兼容 I2C 的雙線接口 (TWI)，可輕松配置一系列高級系統管理功能，包括通過一或兩個按鈕實現的集成硬復位功能、精確的電池電量計、系統級看門狗、斷電警告以及啟動失敗恢復。它將通常需要五個或更多分立元件的電路集成到單個芯片中，從而降低了最終產品的材料清單(BoM)。
