?MSP430電容觸摸?是指使用MSP430微控制器(MCU)實現的電容觸摸感應技術。MSP430系列MCU以其低功耗和豐富的外設模塊著稱，特別適用于電容觸摸應用。其中，MSP430FR2512是一款超低功耗的MCU，采用CapTIvate?觸摸技術，適用于1至16個電容式按鈕或接近感應功能的成本敏感型應用?1。

MSP430電容觸摸技術主要通過感知電容的變化來檢測手指的接近或觸摸動作。當手指觸摸電極時，電極上的電容值會發生變化，這種變化可以通過MCU內部的檢測電路捕捉和測量。例如，PIN Relaxation Oscillator方式通過測量震蕩頻率的變化來判斷觸摸事件的發生?2。

MSP430電容觸摸技術廣泛應用于各種電子產品中，從小型電燈開關到大型平板電腦、觸摸桌等。其低功耗和簡化電路設計的特性使得它在需要人機交互且對功耗有嚴格要求的設備中尤為適用?2。MSP430電容觸摸技術的優勢低功耗?：MSP430系列MCU在觸摸喚醒狀態下功耗極低，僅為4 μA，而在休眠狀態下更是可以達到36 nA?1。抗干擾能力強?：支持金屬觸摸和防水設計，能夠抵抗電磁干擾、油、水和油脂等環境影響?1設計靈活?：支持自電容和互電容電極的混合使用，能夠實現多點觸控功能?1。?易于使用?：CapTIvate Design Center提供了PC GUI，工程師可以無需編寫代碼即可實時設計和調整電容式按鈕?1。

電容觸摸技術作為一種實用、時尚的人機交互方式，已經被廣泛的應用到各種電子產品，小到電燈開關，大到平板電腦、觸摸桌等。隨之而來的是考驗產品設計者如何發揮智慧，在把產品用戶界面設計得方便簡潔的同時，又能呈現產品絢麗的外觀，從而帶來良好的用戶體驗。

LED顯示由于界面友好，可以實時反映觸摸的位置信息，在電容觸摸產品設計中得到廣泛應用。本設計正是利用了大量的LED來實現呼吸燈、軌跡燈的特效，可以為例如燈光、音量、溫度等帶有調節功能的產品提供設計參考。

德州儀器的MSP430系列單片機以低功耗和外設模塊的豐富性而著稱，而針對電容觸摸應用，MSP430的PIN RO電容觸摸檢測方式支持IO口直接連接檢測電極，不需要任何外圍器件，極大的簡化了電路設計，而本設計文檔中使用的MSP430G2XX5更支持多達32個IO口，可驅動24個以上的LED燈，達到理想的顯示效果。

1.電容觸摸轉輪實現方案

MSP430電容觸摸轉輪方案通過4個IO口完成4個通道的電容檢測，配合特殊的電極圖形，就可實現轉輪的設計。

1.1 電容觸摸實現原理

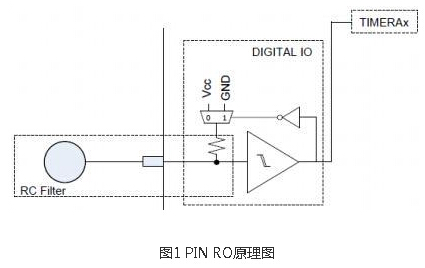

MSP430根據型號的不同支持多種電容觸摸檢測方式，有RC震蕩、比較器、PIN RO， 本設計使用的是PIN Relaxation Oscillator方式，芯片管腳內部檢測電路由施密特觸發器、反向器，以及一個電阻組成，震蕩信號經過施密特觸發器變成脈沖信號，再通過反向器反饋回RC電路，通過Timer_A對施密特觸發器的輸出進行記數，再通過設置測量窗口Gate獲得記數的結果。當手指觸摸電極，電極上的C產生變化，導致震蕩頻率改變，這樣在定長的測量窗口就能獲得不同的記數結果，一旦差值超過門限，結合一定的濾波算法判斷就可以觸發觸摸事件。

1.2 轉輪算法

將4個按鍵電極按照鋸齒狀交叉就形成了一個轉輪的電極，轉輪的大小根據產品設計的需要可進行適當?shù)目s放，設計適合30mm左右直徑的轉輪。

當用戶在轉輪上操作的時候，在手指對應位置的電極會獲得最高的信號值，手指臨近的通道會有相對高的信號值，離手指最遠的通道檢測到的信號值最小。

這時可以利用不同通道上信號值的不同計算出手指在轉輪或滑條上的位置。位置計算步驟如下：

a.用排序方法找出4 個電極中信號最大的電極

index = Dominant_Element(groupOfElements, &measCnt[0]);

b.將找到的這個電極的信號加上相鄰電極的信號

position = measCnt[index] + measCnt[index+1] + measCnt[index-1];

相加后的結果如果大于門限，就認為有觸摸事件產生，繼續后續的位置計算。 把前后信號相加的原因是手指在操作的過程中有可能處于兩個電極中間，這樣兩個電極上得到的信號都不會很高，需要把信號相加才可以與門限做比較。

減少覆層的厚度;

增大Tx與Rx電極間的間距。需注意，雖然增大間距會減小CRT，從而在某種程度上提高檢測距離和靈敏度，但若手指無法同時觸及Tx與Rx，則靈敏度會相應降低。通常，自感與互感型電容檢測時，手指觸摸產生的電容變化約為1pF。然而，自感的base電容(即觸摸前的電容值)往往高于互感的base電容。因此，互感型方案在靈敏度方面表現更佳，但同時也更易受到噪聲的干擾。在實際應用中，自感型方案因其結構簡單而得到廣泛應用，而互感型方案則更多被用于矩陣按鍵，以支持超出電容觸摸IO口數的按鍵數量(自感型方案按鍵數受限)。

TI的電容觸摸感應技術CapTIvate?，其核心原理在于電荷的轉移與采集。該技術包含兩大步驟：首先，為傳感器電容充電;隨后，將積累的電荷精準轉移至內部采樣電容。這一過程將持續進行，直至兩側的電壓達到內部比較器的觸發閾值。值得注意的是，達到這一閾值所需的電荷轉移次數，直接反映了傳感器電容的大小。當人手觸摸電容傳感器時，其電容值會發生變化，這進而導致達到閾值所需的電荷轉移次數發生改變。MCU通過監測這一差異，便能感知觸摸事件的發生。

此外，MSP430微控制器內部采用電流鏡技術，精細控制的輸入電流與的放電電流的比例關系，從而實現對的有效放大，進一步拓展了量程范圍。對于自感檢測而言，傳感器電容與Tx I/O口的對地電容相等。通過充放電過程，將傳感器電容中的電荷轉移至內部采樣電容。而互感檢測則略有不同，其傳感器電容由Tx與Rx兩I/O口之間的互電容決定。盡管互感檢測的電路結構更為復雜，但其本質仍是對地充放電。通過保持充放電前后對地電容兩端電壓的恒定，確保僅對互電容進行電荷轉移，從而提高了檢測的準確性。
