verilog常用語法一讓您的FPGA設計更輕松

條件編譯

一般情況下，Verilog HDL源程序中所有的行都將參加編譯。但是有時希望對其中的一部分內容只有在滿足條件才進行編譯，也就是對一部分內容指定編譯的條件，這就是“條件編譯”。有時，希望當滿足條件時進行編譯，而當條件不滿足是則編譯另一部分。

用verilog的generate語句可以實現條件編譯功能，這個功能類似于c語言中的#ifdef語句。

示例：

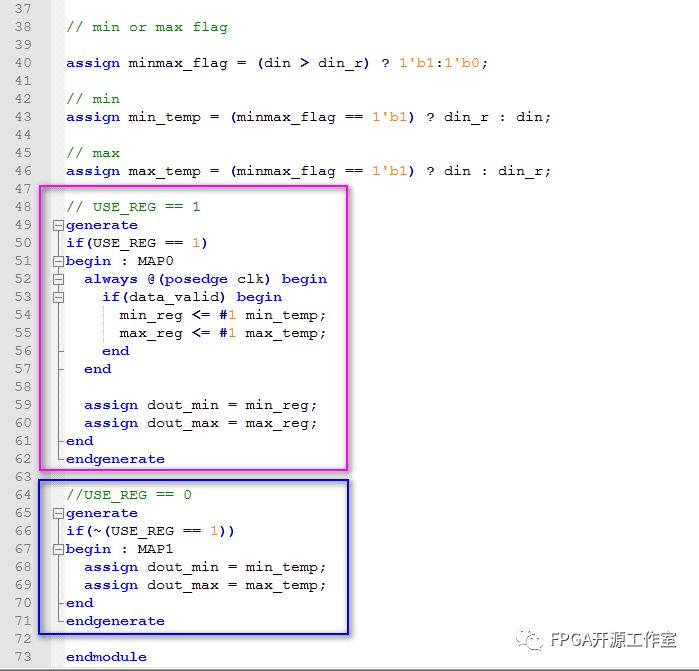

當 USE_REG == 1 的時候，fpga  map的紅色框電路，當 USE_REG == 0時，FPGA map的藍色框電路。

位寬匹配

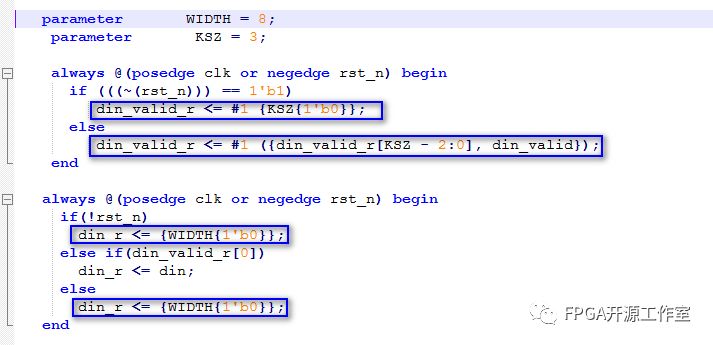

示例：

{KSZ{1'b0}}為位寬為KSZ的數字0。

信號邊緣檢測

在FPGA開發過程中，獲得某些信號的上升沿和下降沿是至關重要的，從信號的上升沿或下降沿就可以判斷信號的起始有效。

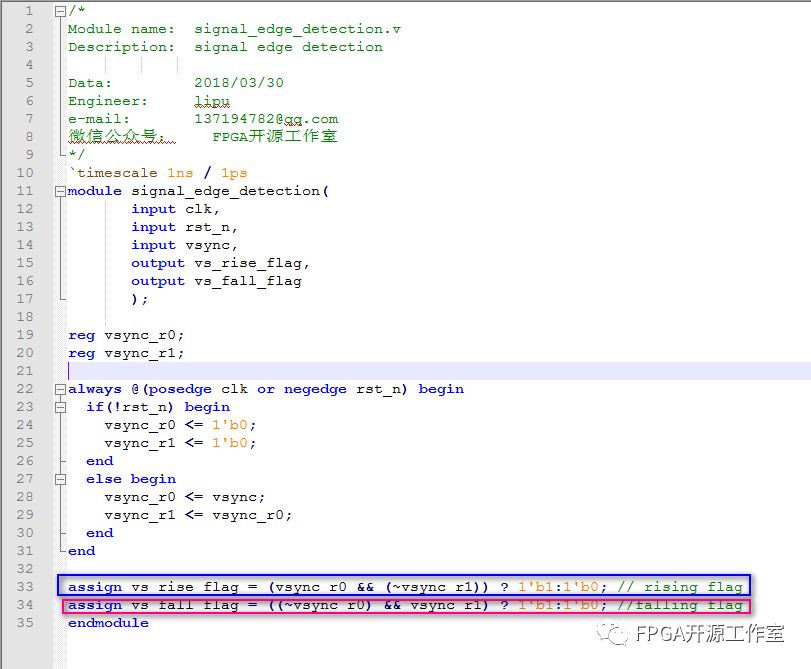

示例：

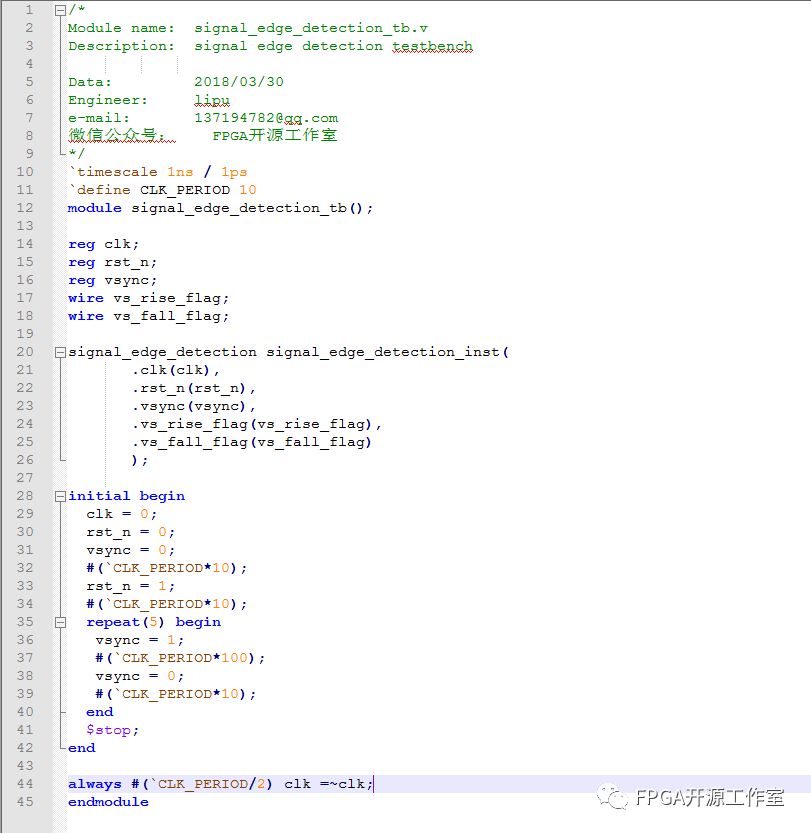

仿真平臺：

Vs_rise_flag 和vs_fall_flag分別是vsync信號的上升沿和下降沿標志。

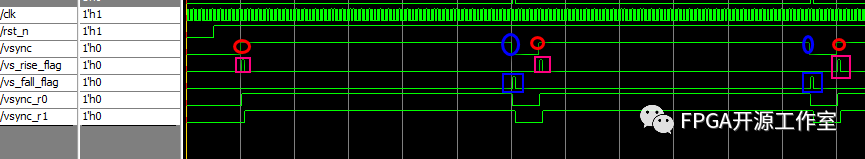

仿真波形：

如上圖所示，紅色的圓圈表示vsync的上升沿，紅色正方形框表示vsync的上升沿標志；藍色的圓圈表示vsync信號的下降沿，藍色框表示vsync的下降沿標志。
