基于FPGA視頻圖像水印的實現

1 背景知識

日常生活中我們經常見到數字圖像水印的存在。例如圖1所示。數字圖像水印在日常生活中也起到非常重要的作用。它們以各種方法來保護所有者的權益，包括：

1. 版權識別；

2. 著作權認定；

3. 復制保護。

圖1 數字圖像水印

數字圖像的水印疊加公式為：

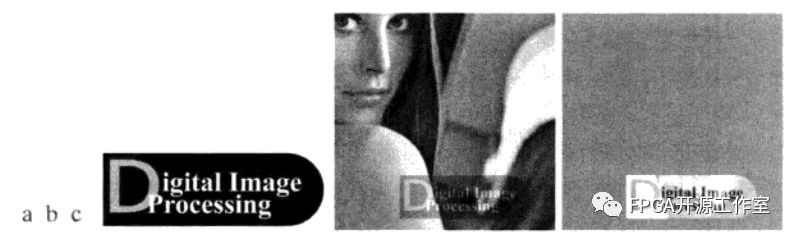

如公式1所示，未加水印的圖像表示為f水印表示為w，常數a控制水印和襯底圖像的相對可見性。如果a為1，則水印是不透明的，并且襯底圖像完全是暗的；隨著a接近0，會逐漸看到更多的襯底圖像和更少的水印。通常a在0和1之間。如圖2所示，a為數字水印，b圖像中a=0.3,c圖像中是已加水印的b和原圖f的差值。

圖2 一個簡單的可見水印

2 數字圖像水印的FPGA實現

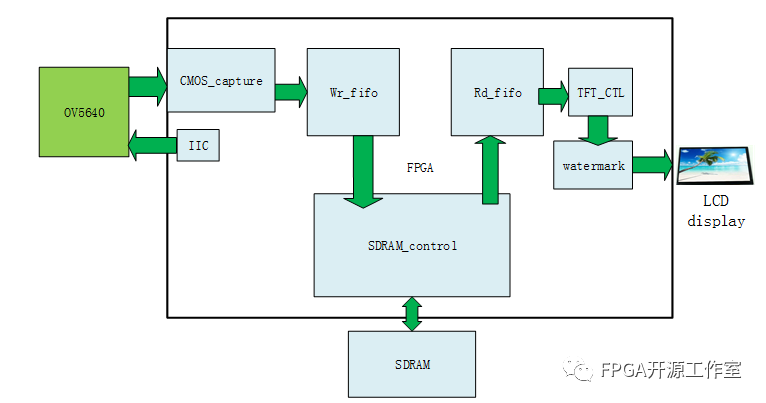

圖3 視頻圖像的數字圖像水印的FPGA實現流程圖

我們要在視頻圖像采集系統終端顯示一個五角星水?。?/span>

1）水印的制作

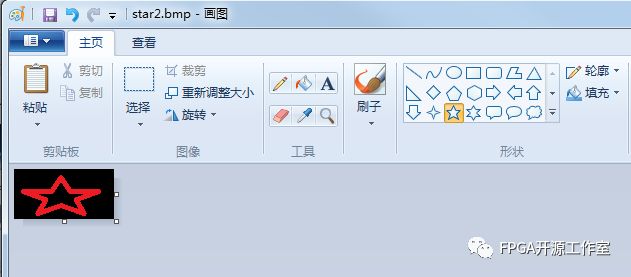

如圖4所示，我們使用畫圖工具來制作一個圖案。

圖4 紅色五角星水印圖

2）rom文件的生成

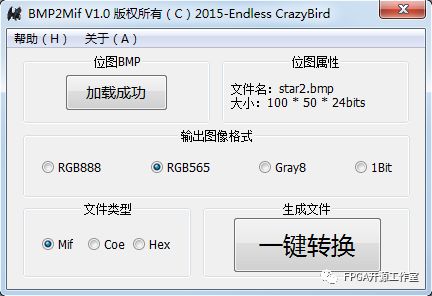

如圖5所示，我們使用BMP2MIF工具生成.mif文件。

圖5 BMP2MIF工具

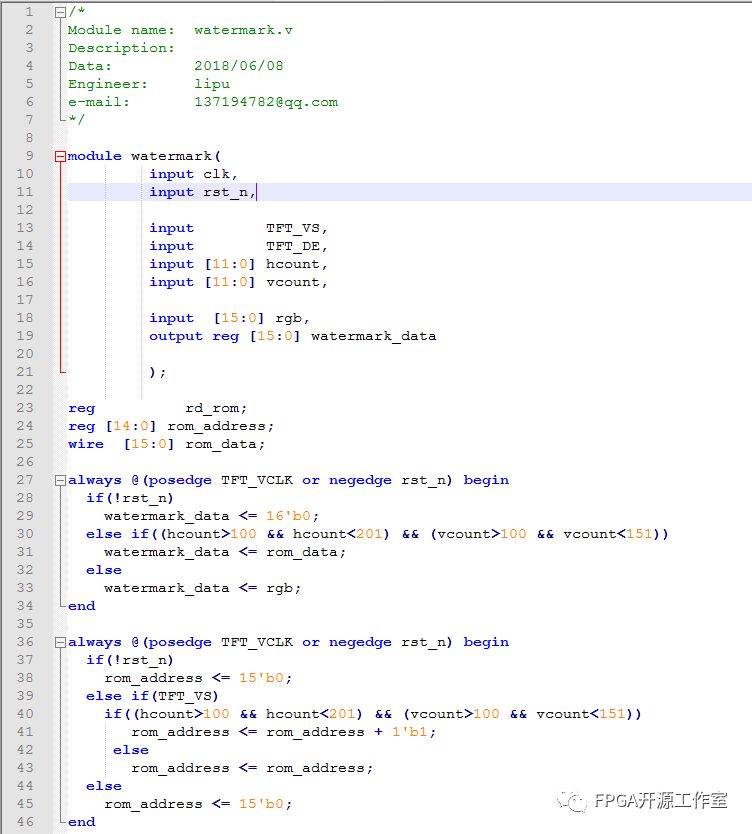

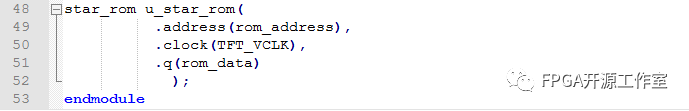

3）FPGA watermark源碼：

4）圖像水印的實現

我們分別取了a =1 和 a = 0.5兩種效果。

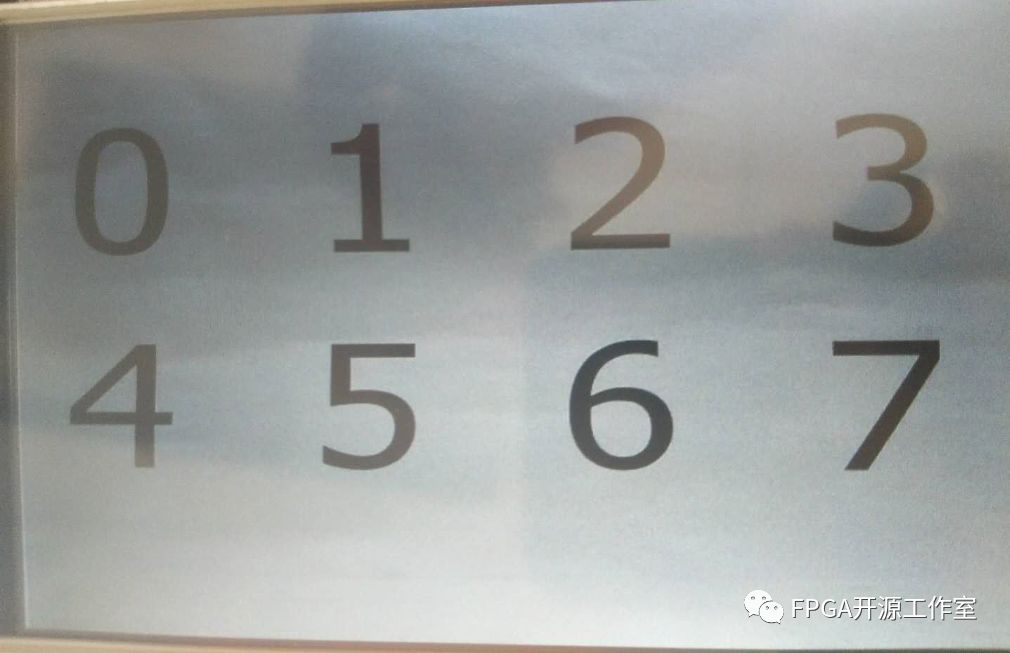

圖6 未加水印的圖像

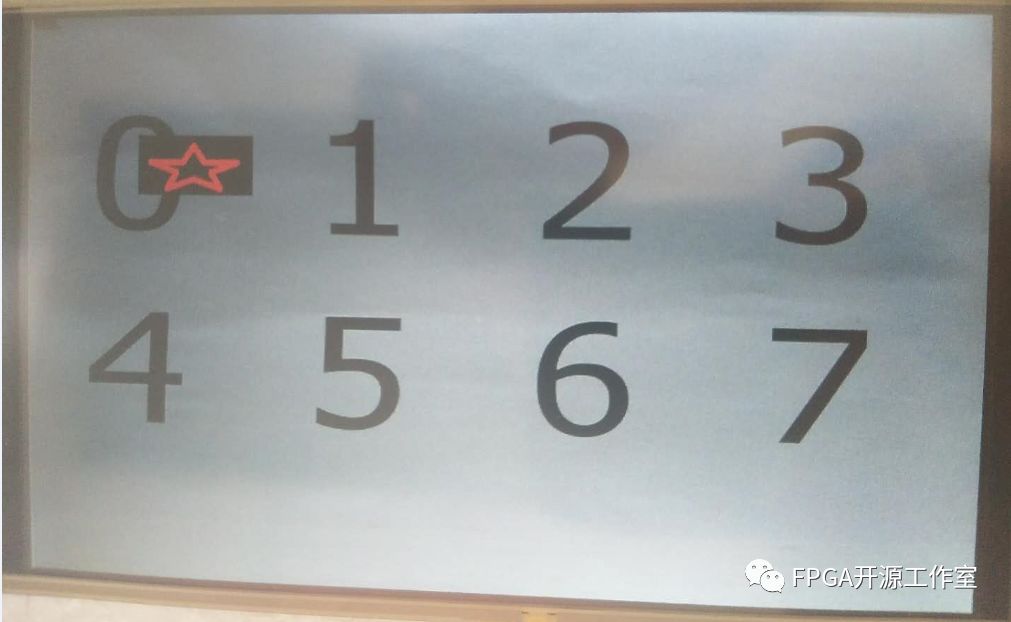

圖7 加了水印的圖像（a = 0.5）

圖8 加了水印的圖像（a = 1）
