XDC的優勢

XDC 的主要優勢包括：

1. 統一了前后端約束格式，便于管理；

2. 可以像命令一樣實時錄入并執行；

3. 允許增量設置約束，加速調試效率；

4. 覆蓋率高，可擴展性好，效率高；

5. 業界統一，兼容性好，可移植性強；

XDC 在本質上就是Tcl 語言，但其僅支持基本的Tcl 語法如變量、列表和運算符等等，對其它復雜的循環以及文件I/O 等語法可以通過在Vivado中source 一個Tcl 文件的方式來補充。（對Tcl 話題感興趣的讀者可以參考作者的另一篇文章《Tcl 在Vivado 中的應用》）XDC 與UCF 的最主要區別有兩點：

1. XDC 可以像UCF 一樣作為一個整體文件被工具讀入，也可以在實現過程中被當作一個個單獨的命令直接執行。這就決定了XDC 也具有Tcl命令的特點，即后面輸入的約束在有沖突的情況下會覆蓋之前輸入的約束（時序例外的優先級會在下節詳述）。另外，不同于UCF 是全部讀入再處理的方式，在XDC 中，約束是讀一條執行一條，所以先后順序很重要，例如要設置IO 約束之前，相對應的clock 一定要先創建好。

2. UCF 是完全以FPGA 的視角看問題，所以缺省認為所有的時鐘之間除非預先聲明是同步的，否則就視作異步而不做跨時鐘域時序分析；XDC則恰恰相反，ASIC 世界的血緣背景決定了在其中，所有的時鐘缺省視作全同步，在沒有時序例外的情況下，工具會主動分析每一條跨時鐘域的路徑。

02

XDC的基本語法

XDC 的基本語法可以分為時鐘約束、I/O 約束以及時序例外約束三大類。根據Xilinx 的UltraFast 設計方法學中Baseline 部分的建議（UG949 中有詳細介紹），對一個設計進行約束的先后順序也可以依照這三類約束依次進行。本文對可以在幫助文檔中查到的基本XDC 語法不做詳細解釋，會將重點放在使用方法和技巧上。

XDC的基本語法

時鐘約束必須最早創建。對7 系列FPGA 來說，端口進來的時鐘以及GT 的輸出RXCLK/TXCLK 都必須由用戶使用create_clock 自主創建為主時鐘。如果是差分輸入的時鐘，可以僅僅在差分對的P 側用get_ports獲取端口，并使用create_clock 創建。例如：

Vivado 自動推導的衍生時鐘

MMCM/PLL/BUFR 的輸出作為衍生時鐘，可以由Vivado 自動推導，無需用戶創建。自動推導的好處在于當MMCM/PLL/BUFR 的配置改變而影響到輸出時鐘的頻率和相位時，用戶無需改寫約束，Vivado 仍然可以自動推導出正確的頻率/相位信息。劣勢在于，用戶并不清楚自動推導出的衍生鐘的名字，當設計層次改變時，衍生鐘的名字也有可能改變。這樣就會帶來一個問題：用戶需要使用這些衍生鐘的名字來創建I/O 約束、時鐘關系或是時序例外等約束時，要么不知道時鐘名字，要么時鐘名字是錯的。

推薦的做法是，由用戶來指定這類衍生時鐘的名字，其余頻率等都由Vivado 自動推導。這樣就只需寫明create_generated_clock 的三個option，其余不寫即可。如上所示。當然，此類情況下用戶也可以選擇完全由自己定義衍生時鐘，只需補上其余表示頻率/相位關系的option，包括-multiply_by 、-divide_by 等等。需要注意的是，一旦Vivado 在MMCM/PLL/BUFR 的輸出檢測到用戶自定義的衍生時鐘，就會報告一個Warning，提醒用戶這個約束會覆蓋工具自動推導出的衍生時鐘（例外的情況見文章下半段重疊時鐘部分的描述），用戶須保證自己創建的衍生鐘的頻率等屬性正確。

用戶自定義的衍生時鐘

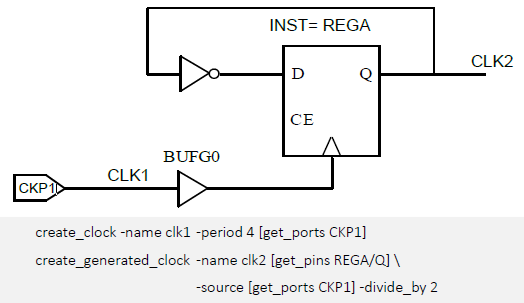

工具不能自動推導出衍生鐘的情況，包括使用寄存器和組合邏輯搭建的分頻器等，必須由用戶使用create_generated_clock 來創建。舉例如下：

03

I/O約束

在設計的初級階段，可以不加I/O 約束，讓工具專注于滿足FPGA 內部的時序要求。當時序要求基本滿足后，再加上I/O 約束跑實現。XDC 中的I/O 約束有以下幾點需要注意：

1. 不加任何I/O 約束的端口時序要求被視作無窮大。

2. XDC 中的set_input_delay / set_output_delay 對應于UCF 中OFFSET IN / OFFSET OUT，但視角相反。OFFSET IN / OFFSET OUT 是從FPGA 內部延時的角度來約束端口時序，set_input_delay /set_output_delay 則是從系統角度來約束。

3. 典型的I/O 時序，包括系統同步、源同步、SDR 和DDR 等等，在Vivado 圖形界面的XDC templates 中都有示例。2014.1 版后還有一個Timing Constraints Wizard 可供使用。

04

時序例外約束

時序例外約束包括（

set_max_delay/set_min_delay

set_multicycle_pat；

set_false_path 等），

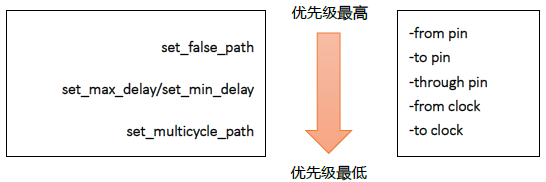

這類約束除了要滿足XDC 的先后順序優先級外，還受到自身優先級的限制。一個總的原則就是針對同一條路徑，對約束目標描述越具體的優先級越高。不同的時序例外約束以及同一約束中不同條件的優先級如下所示：

舉例來說，依次執行如下兩條XDC，盡管第二條較晚執行，但工具仍然認定第一條約束設定的15 為clk1到clk2 之間路徑的max delay 值。

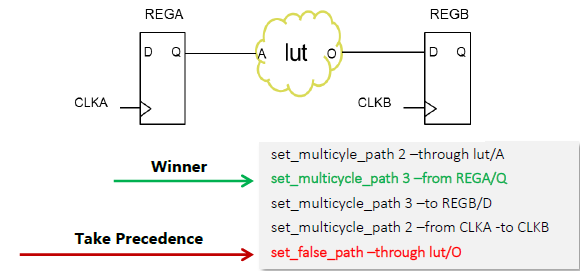

再比如，對圖示路徑依次進行如下四條時序例外約束，優勝者將是第二條。但如果再加入最后一條約束，false path 的優先級最高，會取代之前所有的時序例外約束。

05

高級時鐘約束

時序的零起點

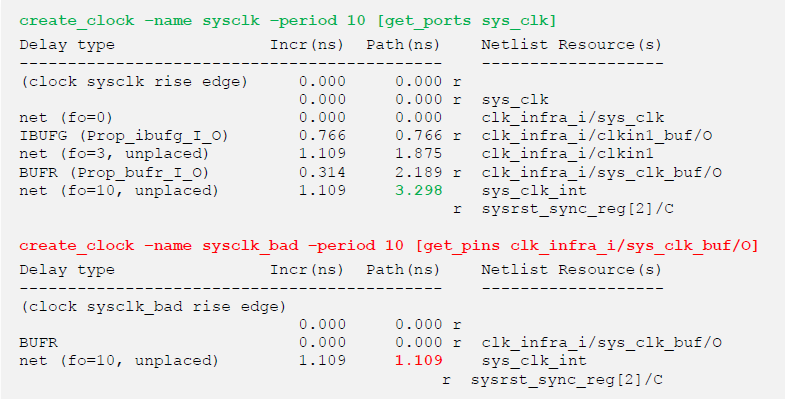

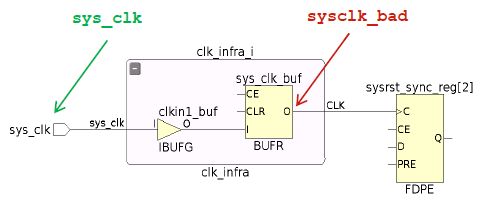

用create_clock 定義的主時鐘的起點即時序的“零起點”，在這之前的上游路徑延時都被工具自動忽略。所以主時鐘創建在哪個“點”很重要，以下圖所示結構來舉例，分別于FPGA 輸入端口和BUFG 輸出端口創建一個主時鐘，在時序報告中體現出的路徑延時完全不同，很明顯sysclk_bad 的報告中缺少了之前一段的延時，時序報告不可信。

時鐘定義的先后順序

時鐘的定義也遵從XDC/Tcl 的一般優先級，即：在同一個點上，由用戶定義的時鐘會覆蓋工具自動推導的時鐘，且后定義的時鐘會覆蓋先定義的時鐘。若要二者并存，必須使用 -add 選項。

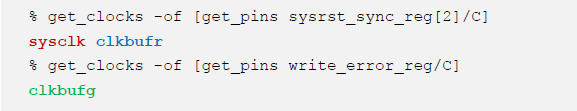

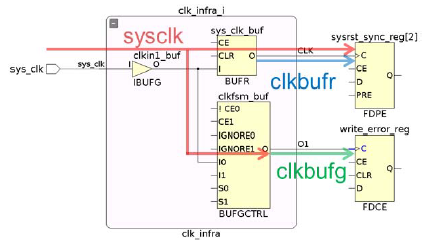

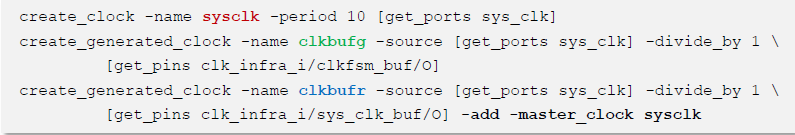

上述例子中BUFG 的輸出端由用戶自定義了一個衍生鐘clkbufg，這個衍生鐘便會覆蓋此處原有的sysclk。此外，圖示BUFR 工作在bypass 模式，其輸出不會自動創建衍生鐘，但在BUFR 的輸出端定義一個衍生鐘clkbufr，并使用 -add 和 -master_clock 選項后，這一點上會存在sysclk 和clkbufg 兩個重疊的時鐘。如下的Tcl 命令驗證了我們的推論。

06

同步時鐘和異步時鐘

不同于UCF 約束，在XDC 中，所有的時鐘都會被缺省認為是相關的，也就是說，網表中所有存在的時序路徑都會被Vivado 分析。這也意味著FPGA 設計人員必須通過約束告訴工具，哪些路徑是無需分析的，哪些時鐘域之間是異步的。

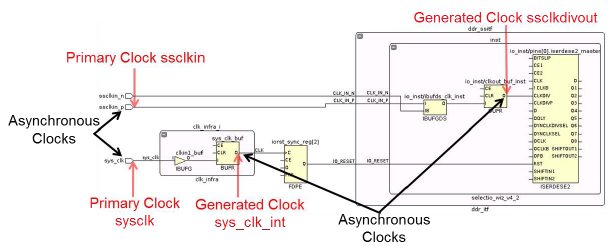

如上圖所示，兩個主時鐘ssclkin 和sysclk 由不同的端口進入FPGA，再經由不同的時鐘網絡傳遞，要將它們設成異步時鐘，可以使用如下約束：

其中，-include_generated_clocks 表示所有衍生鐘自動跟其主時鐘一組，從而與其它組的時鐘之間為異步關系。不加這個選項則僅僅將時鐘關系的約束應用在主時鐘層面。

重疊（單點多個）時鐘

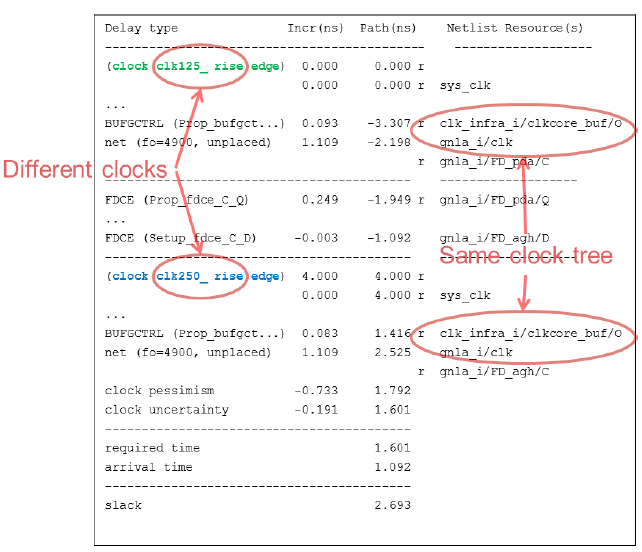

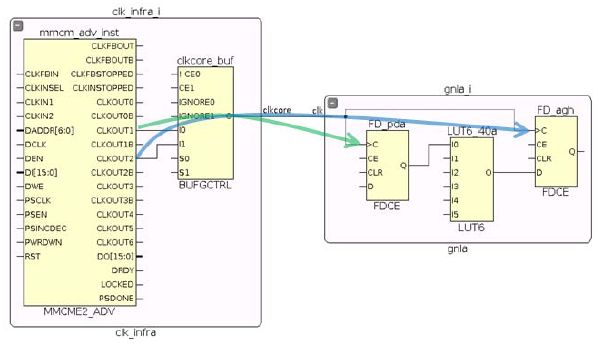

重疊時鐘是指多個時鐘共享完全相同的時鐘傳輸網絡，例如兩個時鐘經過一個MUX 選擇后輸出的時鐘，在有多種運行模式的設計中很常見。Vivado 使用誤區與進階如下圖所示，clk125 和clk250 是clkcore_buf 的兩個輸入時鐘，不約束時鐘關系的情況下，Vivado 會對圖示路徑做跨時鐘域（重疊時鐘之間）分析。這樣的時序報告即便沒有違例，也是不可信的，因為clk125 和clk250 不可能同時驅動這條路徑上的時序元件。這么做也會增加運行時間，并影響最終的實現效果。

如果clk125 和clk250 除了通過clkcore_buf 后一模一樣的扇出外沒有驅動其它時序元件，我們要做的僅僅是補齊時鐘關系的約束。

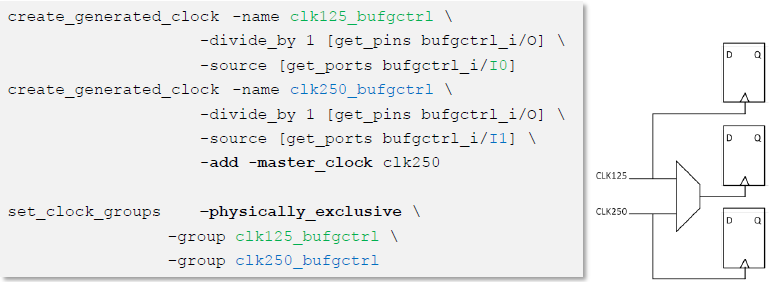

在很多情況下，除了共同的扇出，其中一個時鐘或兩個都還驅動其它的時序元件，此時建議的做法是在clkcore_buf 的輸出端上創建兩個重疊的衍生鐘，并將其時鐘關系約束為-physically_exclusive 表示不可能同時通過。這樣做可以最大化約束覆蓋率，也是ISE 和UCF 中無法做到的。

07

其他高級約束

時鐘的約束是XDC 的基礎，熟練掌握時鐘約束，也是XDC 約束技巧的基礎。其它高級約束技巧，包括復雜的CDC（Clock Domain Crossing）約束和接口時序（SDR、DDR、系統同步接口和源同步接口）約束等方面還有很多值得注意的地方。
