摘要

本文將逐步介紹如何將第三方SPICE模型導入到LTspice中。文中涵蓋了兩類不同模型的導入過程：使用.MODEL指令實現的模型，以及用.SUBCKT實現的模型。所提供的步驟旨在確保共享原理圖時能夠具備可移植性。

引言

LTspice®讓快速創建和仿真原理圖變得輕而易舉。有時，在設計構思階段，使用理想電路元件是最佳起點。然而，電路設計人員需要使用更真實的元件模型來改進最初的簡單原理圖。

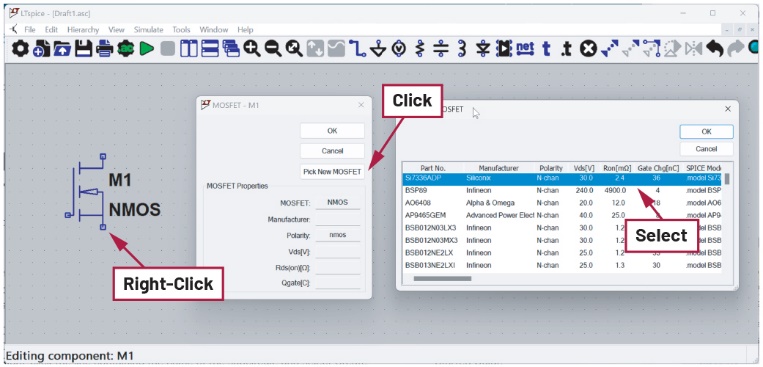

LTspice附帶了大量第三方制造商的模型。要使用這些模型，只需右鍵單擊相應的元件，再單擊屬性窗口中的Pick...（選擇...）或Select（選擇）按鈕，然后選擇列出的模型之一。參見圖1。

圖1.使用LTspice元件庫中的NMOS模型。

對于LTspice元件庫中未包含的器件，可以將外部來源的模型導入LTspice。具體步驟將因器件類型和模型語法而異。

SPICE模型有兩種類型：由.MODEL指令定義的電路行為，以及由.SUBCKT指令定義的電路行為。本文將提供有關導入這兩種模型的指導。

注：如果導入的模型文件已加密，可能難以確定該模型是使用.MODEL還是.SUBCKT指令實現的。這時，可以聯系模型供應商獲取關于加密模型的支持，或在LTspice EngineerZone®論壇上發帖提問，EZ技術社區里可能有人能夠提供幫助。

以下每個示例都包含在LTspice-importing-third-party-models.zip文件中，可從此處下載。

導入.MODEL指令

對于使用.MODEL指令建模的器件，將這種模型導入LTspice的過程相當簡單。.MODEL指令是一行代碼，包含模型的器件名稱、器件類型和參數值。有些模型可能相當簡單和理想化，例如：

制造商提供的模型則會更為復雜。例如：

此示例只有一行代碼。+字符向LTspice表明此行是上一行的延續。

如需了解更多信息和相關模型參數，請參閱LTspice手冊中.MODEL指令的幫助主題。在LTspice菜單中，選擇Help > LTspice Help（幫助 > LTspice幫助）即可訪問LTspice手冊。

在原理圖中直接嵌入.MODEL指令

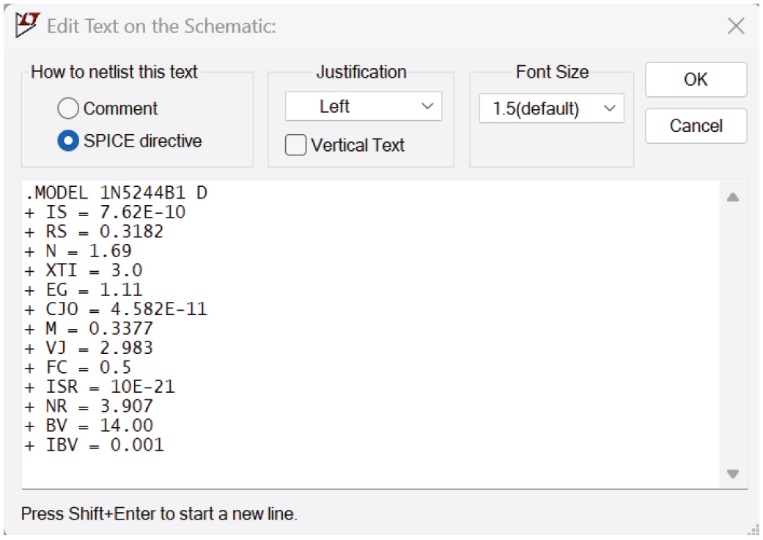

一種選擇是將.MODEL語句直接嵌入到原理圖中。要向原理圖添加SPICE指令，請從菜單中選擇Edit > SPICE Directive（編輯 > SPICE指令），或鍵入.（句點）調出Edit Text on the Schematic（在原理圖編輯文本）對話框。將.MODEL語句復制并粘貼到輸入框中，單擊OK（確定），然后將文本放置到原理圖中。參見圖2。

圖2.直接向原理圖添加.MODEL指令。

下一步是在原理圖中添加元件符號，并確保它指向新放置的.MODEL指令。本例中1N5244B1是一個齊納二極管；從菜單中選擇Edit > Component（編輯 > 元件），再?gòu)牧斜碇羞x擇zener（齊納），以放置齊納二極管。單擊原理圖以放置元件符號。請為此選擇一個通用符號，不要選擇ADI元件。例如，如果您需要導入運算放大器模型，請使用“opamp2”元件符號而不是AD822。

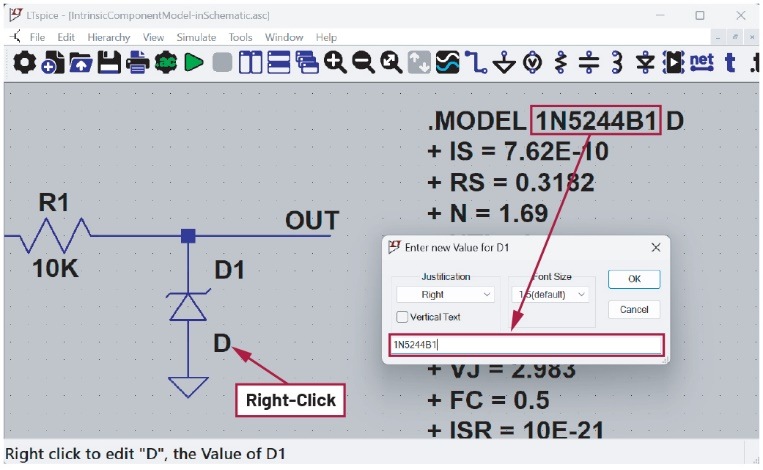

要建立元件符號和.MODEL指令之間的連接，請右鍵單擊元件值字段。首次放置元件時，默認值是占位符值“D”。在Enter New Value（輸入新值）對話框中輸入模型名稱。對于此示例，模型名稱為1N5244B1。參見圖3。

圖3.設置元件符號值以指向.MODEL名稱。

請參考zip文件中名為intrinsic_model_embedded.asc的原理圖，進一步探索此示例。

從文本文件導入.MODEL指令

使用.MODEL指令的另一個方法是創建一個包含模型信息的獨立文本文件。將模型信息保存在文件中，可以最大限度地減少原理圖上的混亂程度；尤其當模型冗長復雜時，這樣做非常有幫助。

實現此目的的最簡單方法是，確保模型文本文件與原理圖位于同一目錄中，然后使用.LIB指令導入文件內容。要添加.LIB指令，請從菜單中選擇Edit > SPICE Directive（編輯 > SPICE指令），或鍵入

.（句點）調出Edit Text on the Schematic（在原理圖編輯文本）對話框。如果模型文件與原理圖文件位于同一目錄下，則可以通過鍵入.LIB<文件名>來導入文件。對于此示例，文件名是1N5244B.txt。

使用上一節所述的方法在元件與模型名稱之間建立關聯。在此示例中，模型名稱是1N5244B1。參見圖4。

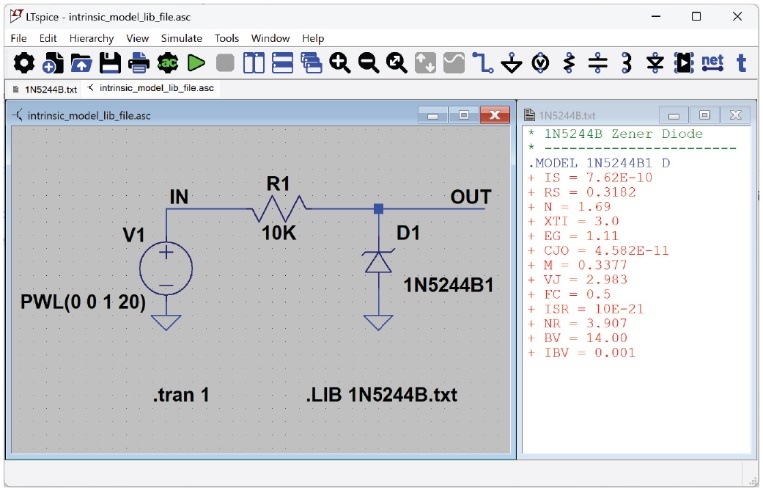

圖4.使用.LIB指令從文件導入模型。

請注意，文件名與文件中包含的模型名稱可能不一樣，如本例所示。此外，單個文件可包含多個模型指令，因此請務必在元件值中引用模型名稱（而非文件名）。

請參考名為intrinsic_model_lib_file.asc的文件，進一步探索此示例。

導入.SUBCKT模型

將.SUBCKT模型包含到原理圖的方法與之前描述的包含.MODEL指令所需的方法完全相同。使用Edit > SPICE Directive（編輯 > SPICE指令），將模型內容作為文本復制并粘貼到原理圖中，或者使用.LIB語句將子電路定義文件的內容導入到原理圖中。

放置元件符號并將其連接到導入的.SUBCKT模型的步驟與導入.MODEL指令所需的步驟略有不同，具體將在后續章節中詳細介紹。

使用.SUBCKT模型：重復使用現有符號

如果.SUBCKT模型與LTspice庫中已有的某一標準符號匹配，只需簡單幾步即可將該符號指向?qū)氲?SUBCKT模型。

下面詳細介紹如何以現有原理圖為基礎，使用.SUBCKT模型將原理圖中的Si7884DP NMOS器件替換為NXP PSMN2R2-30YLC的導入模型。此模型以.SUBCKT文件形式提供，文件名為 PSMN2R2_30YLC.txt，其標頭信息如下：

PSMN2R2-30YLC是模型名稱，其后是引腳名稱DRAIN、GATE、SOURCE。引腳名稱的順序很重要，稍后會詳細說明。

由于這是一個NMOS器件，最簡單的方法是重復使用LTspice庫中的NMOS符號。要放置NMOS器件，請鍵入P（或選擇Edit > Component（編輯 > 元件）），從列表中選擇nmos，單擊Place（放置），然后單擊原理圖以放置NMOS符號。

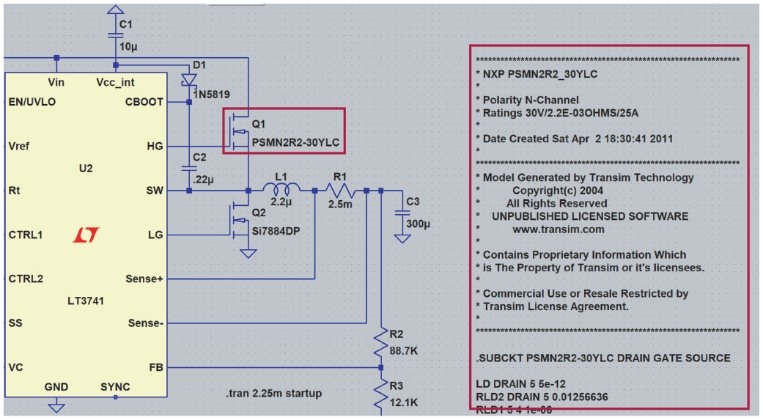

圖5展示了示例原理圖，其中Q1正確指向?qū)氲?SUBCKT模型。請注意，模型名稱PSMN2R2-30YLC已被指定為Q1的值。

圖5.使用標準LTspice符號來引用導入的.SUBCKT模型。

示例原理圖已將Q1設置為指向?qū)氲腜SMN2R2-30YCL模型；將Q2連接到同一模型所需的詳細步驟如下文所示。打開subckt_with_included_symbol.asc示例原理圖，以復制以下步驟。

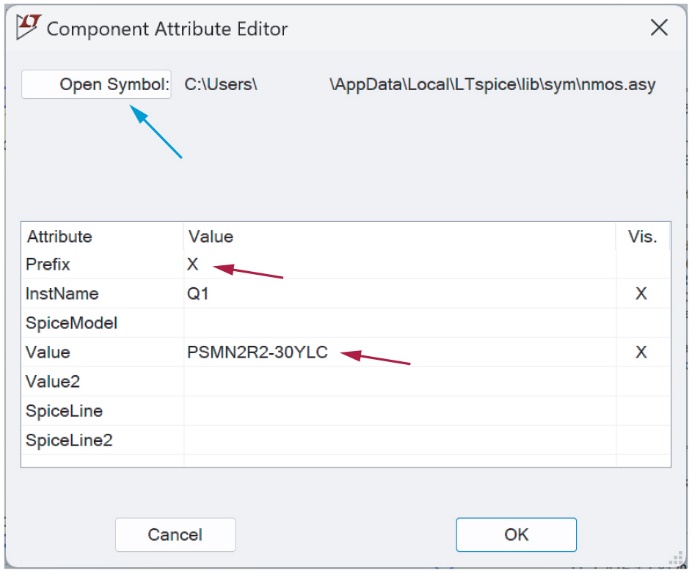

要將.SUBCKT模型連接到Q2，請按住CTRL鍵并右鍵單擊Q2，以打開Component Attribute Editor（元件屬性編輯器）。將Value（值）更改為PSMN2R2-30YLC，該值需與模型標頭中的子電路名稱相匹配。

切記：將前綴更改為X

接下來，將前綴更改為X，這是將.SUBCKT模型連接到符號時的必要步驟。這是一個額外步驟，導入.MODEL指令時并不需要。

圖6.設置符號前綴和值以指向.SUBCKT模型。

若要確認LTspice庫中NMOS符號的引腳順序與導入的模型是否匹配，請單擊此對話框中的Open Symbol（打開符號）按鈕。隨即將打開符號編輯器。選擇View > Pin Table（視圖 > 引腳表），以顯示引腳順序（圖7）。由此可以確認DRAIN、GATE、SOURCE的引腳順序與PSMN2R2-30YLC.SUBCKT定義中的順序是否一致。

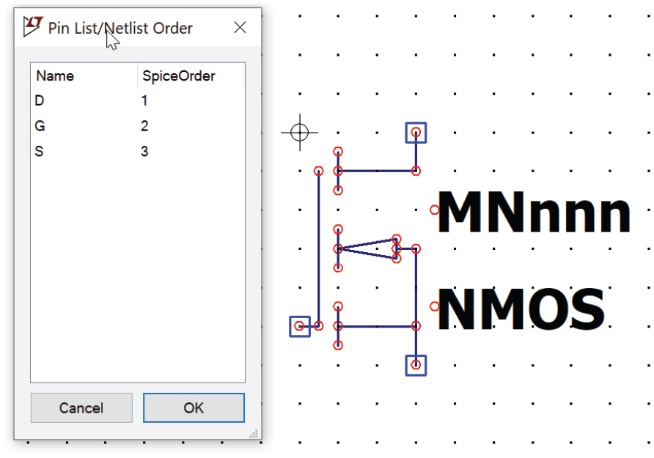

圖7.使用符號編輯器中的引腳表來驗證符號的引腳順序。

使用.SUBCKT模型：創建新符號

如果.SUBCKT模型與現有符號不太匹配，可使用LTspice自動生成新的符號來與該子電路配套。資源中提供的LPF.cir就是一個簡單的示例。參見圖8。

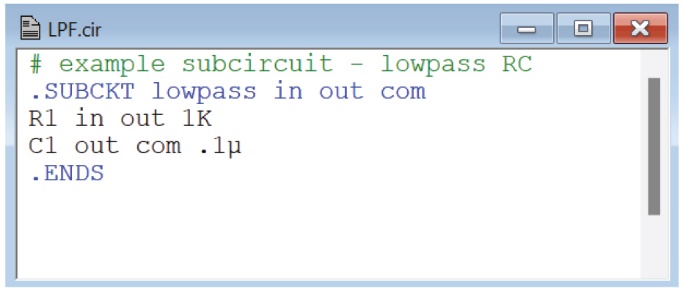

圖8.簡單RC濾波器的.SUBCKT模型。

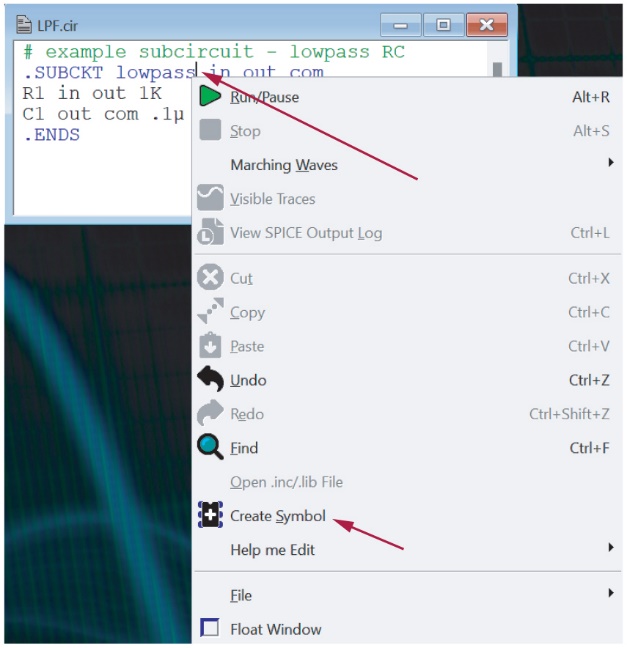

右鍵單擊.SUBCKT名稱，本例中為lowpass。選擇Create Symbol（創建符號），并單擊Save（保存）。請務必將新符號保存至與模型文件相同的目錄中。參見圖9。

圖9.為.SUBCKT模型創建符號。

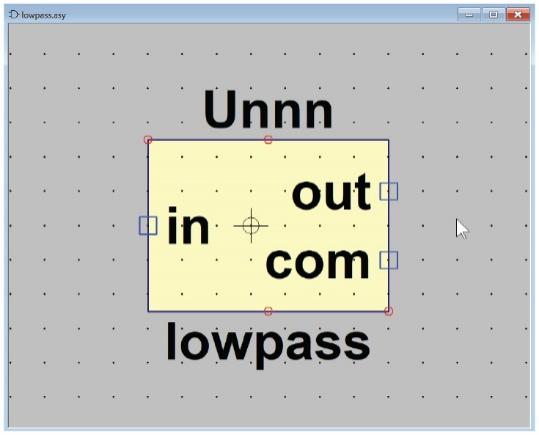

這將創建一個自動生成的符號。這個新符號將在LTspice中自動打開。參見圖10。

圖10.自動生成的新符號。

從符號屬性中移除硬編碼模型路徑

在LTspice中打開新符號后，右鍵單擊該符號并選擇Attributes > Edit Attributes（屬性 > 編輯屬性）。刪除添加至ModelFile屬性的任何路徑信息，以提高此符號的可移植性。選擇OK（確定），然后單擊Save（保存）。

請務必在原理圖中包含.SUBCKT模型，可通過.LIB指令添加，或直接在原理圖中以文本形式添加。參見圖13，其中展示了如何將.SUBCKT塊直接嵌入到原理圖中。

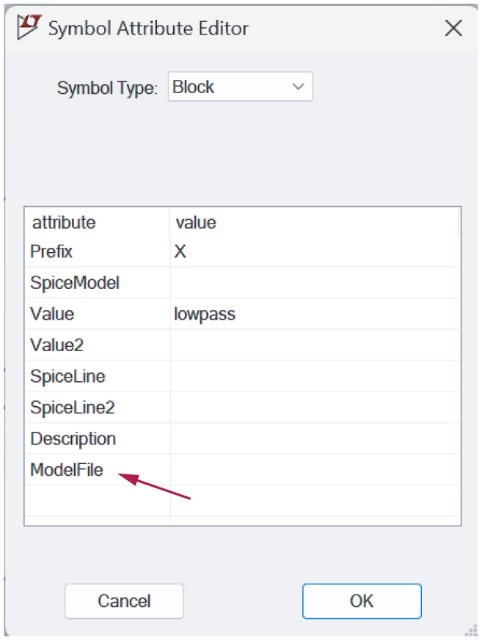

圖11.刪除硬編碼路徑信息以提高新符號的可移植性。

編輯新創建的符號

現在已有了新符號，您可以對其進行編輯，使其更準確地反映模型的功能。使用Move（移動）工具（按M或選擇Edit > Move（編輯 > 移動））進行一些簡單調整，即可將引腳重新排列到更合理的位置。

將新符號放置到原理圖中

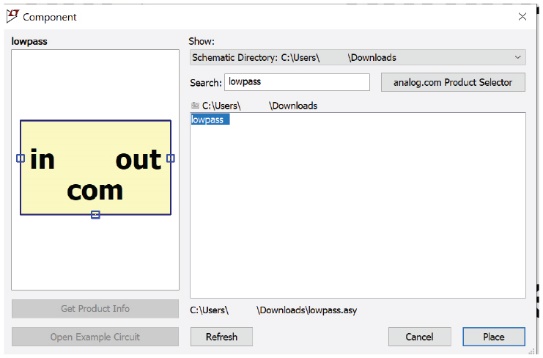

確保符號文件(.asy)和關聯的子電路文件(.cir)與原理圖文件(.asc)位于同一目錄下。要將新符號放置到原理圖中，請鍵入P（或選擇Edit > Component（編輯 > 元件）），以打開Component（元件）對話框。從目錄下拉菜單中選擇Schematic Directory（原理圖目錄），然后選擇新創建的符號（圖12）。單擊Place（放置），再單擊原理圖以放置該符號。

圖12.在原理圖目錄中定位新創建的符號。

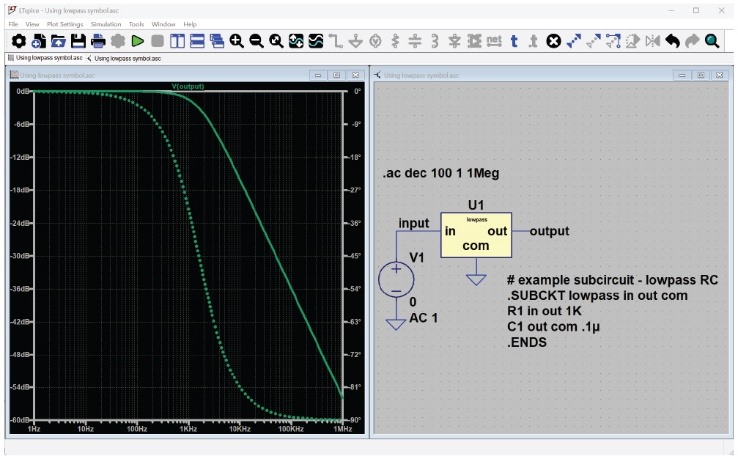

圖13.在原理圖中使用新創建的符號。

共享含有自定義符號和模型的仿真文件

與他人共享此原理圖時，請確保將所有文件（包括原理圖(.asc)、符號(.asy)，以及通過.LIB指令引用的任何文件）壓縮到同一目錄中。

結語

LTspice已自帶許多真實的器件模型，但導入第三方模型可靈活整合不同元件廠商提供的各種模型。本文概述的步驟為構建可輕松共享的工作原理圖提供了必要指導。
