Zynq-7000系列Quad-SPI I/O接口簡介
掃描二維碼
隨時隨地手機看文章
接線連接
I/O 信號可通過 MIO 引腳獲得, Quad-SPI 控制器在共享或單獨的總線配置中最多支持兩個 SPI 閃存, 控制器支持以多種配置運行:
-
Quad-SPI 單 SS、4 位 I/O
-
Quad-SPI 雙 SS、8 位并行 I/O
-
Quad-SPI 雙 SS、4 位堆疊 I/O
-
Quad-SPI 單 SS,傳統 I/O
注意:如果要使用 QSPI 存儲器子系統,則 QSPI 0 應始終存在。QSPI 1 是可選的,僅在兩內存排列時才需要。因此,不能單獨使用 QSPI_1

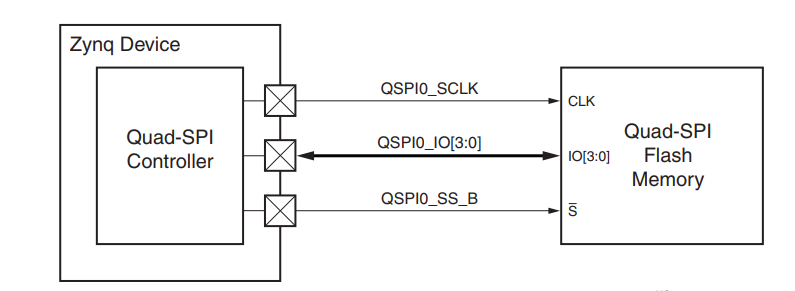

單 SS,4 位 I/O
連接到控制器配置的 4 位閃存接口的框圖如下所示,此配置支持就地執行功能。
Quad-SPI Single SS 4-bit I/O

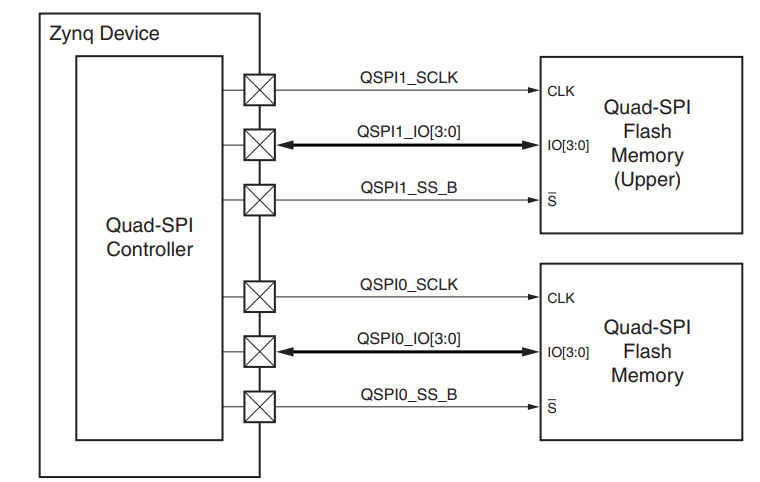

雙 SS,8 位并行
控制器最多支持兩個并行運行的 SPI 閃存,如圖所示,此配置將最大可尋址 SPI 閃存從 16 MB(24 位尋址)增加到 32 MB(25 位尋址),此配置不支持就地執行功能。
Quad-SPI Dual SS, 8-bit Parallel I/O
對于 8 位并行配置,數據字的偶數位位于低位存儲器中,而數據的奇數位位于高位存儲器中??刂破髫撠?I/O 和線性模式下的數據管理。Quad-SPI 控制器在將狀態數據寫入 RXFIFO 之前從兩個 Quad-SPI 設備和 OR(或操作)讀取兩個設備的狀態信息。
雙 SS、4 位堆疊 I/O
為了減少 I/O 引腳數,控制器還在共享總線配置中支持最多兩個 SPI 閃存,如下圖所示。
Quad-SPI Dual SS 4-bit Stacked I/O
此配置將最大可尋址 SPI 閃存從 16 MB(24 位尋址)增加到 32 MB(25 位尋址),但吞吐量與單內存模式相同,請注意,在此配置中,不支持設備級 XIP 模式(讀取 0xBB 和 0xEB 指令代碼)。
如果使用線性 Quad-SPI 存儲器子系統,則應始終連接下層 SPI 閃存,上層閃存是可選的, 總地址空間為 32 MB,具有 25 位地址。
在 IO 模式下,地址的 MSB 由位于寄存器 0xA0 的第 28 位的 U_PAGE 定義。
在線性地址模式下,AXI 地址位 24 決定內存頁的高位或低位,所有命令都將由 U_PAGE 在 I/O 模式和地址位 24 中選擇的設備執行線性模式。
單 SS,傳統 I/O
Quad-SPI 控制器可以在傳統的單比特串行接口模式下運行,用于 1x、2x 和 4x I/O 模式,如圖所示。
Quad-SPI Single SS, Legacy I/O
