一、前言

本文設計思想采用明德?lián)P至簡設計法。以太網這一高效實用的數據傳輸方式應用于各個領域，如網絡交換設備，高速網絡相機等。雖然各FPGA廠商都提供MAC IP核，但大多收費，有時無法破解。不同廠家之間無法移植，而且為了通用性考慮犧牲了效率，因此自己動手寫一個以太網MAC是個不錯的選擇。

本博文討論通過MDIO接口管理PHY芯片來驗證其正確工作，為在此基礎上設計MAC邏輯開個頭。PHY芯片采用RTL8211EGVB，選用GMII接口與MAC連接。下面我們來開始第一步，在此之前明確設計目的：檢測PHY芯片是否完成自動協商 鏈路速率是否達到1000M。所以要從datasheet中了解到芯片引腳 寄存器地址 接口時序。

二、設計分析

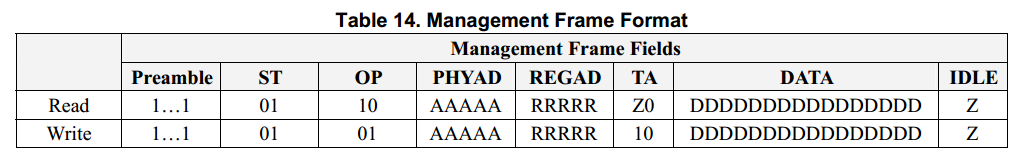

管理幀格式如下：

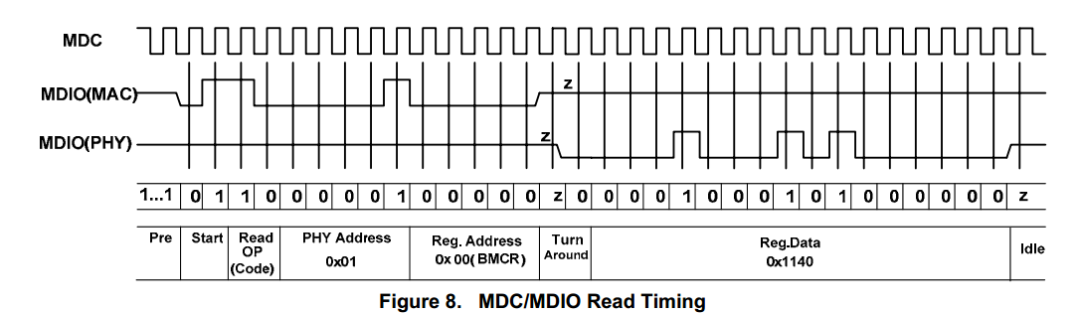

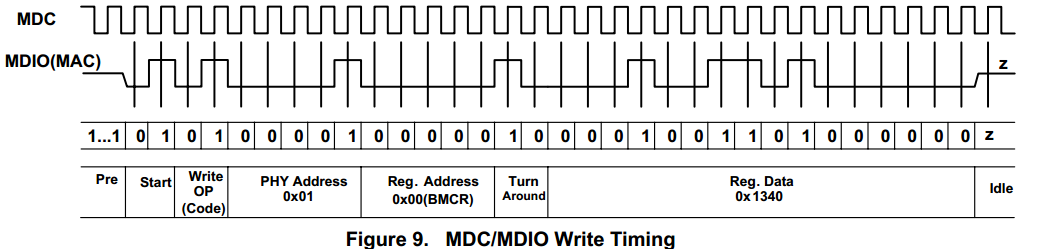

讀寫操作時序：

MDC為MAC驅動時鐘信號，MDIO是串行數據總線，需要連接上拉電阻保證idle狀態下高電平。其中前導碼包含32個比特“1”，PHY地址根據芯片引腳連接而定，此處為01.turn around域是為了防止讀操作時數據沖突，在讀操作過程中MAC和PHY均在第1比特處進入高阻態，PHY在第2比特處驅動MDIO接口為低電平以占據總線控制權。注意兩點：第一如果時鐘信號在讀寫操作后停止，時鐘必須保證至少7個時鐘周期持續翻轉且MDIO高電平從而保證之前的操作完成。故在設計中可以等待一段時間后再拉低時鐘使能信號。第二兩個操作之間至少一個idle比特。

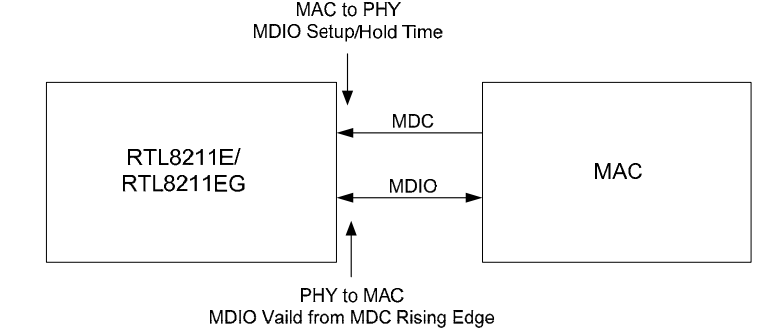

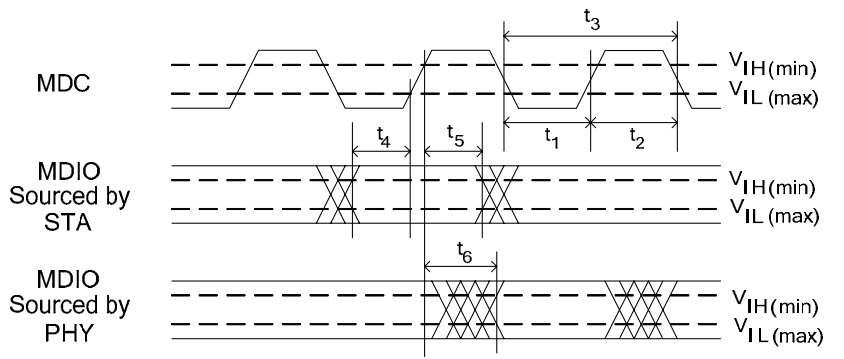

正確驅動接口時序需要關注AC characterisics.

很明顯MAC驅動總線時，在MDC下降沿更新數據。而PHY驅動總線時，MDC上升沿后更新數據。根據datasheet中的timing參數設定MDC時鐘周期是800ns，MAC接收PHY數據時下降沿采樣。

接下來關注要訪問的內部寄存器地址，首先讀取PHY寄存器數據以檢測其工作狀態，若發現異常再考慮寫入數據。這里讀取基本模式狀態寄存器0X01的bit5，若為1說明自動協商完成。第二個寄存器是PHY特定狀態寄存器0X11中的[15:14]和13，分別是當前速率和全/半雙工通信模式。若檢測到自動協商完成，且工作在1000M全雙工模式下，說明工作正確。

三、硬件架構與狀態機設計

所有準備工作完成，現在開始設計。按照“自頂向下”設計原則，規劃好整體結構和模塊間接口，再設計內部狀態機一步步實現邏輯功能。

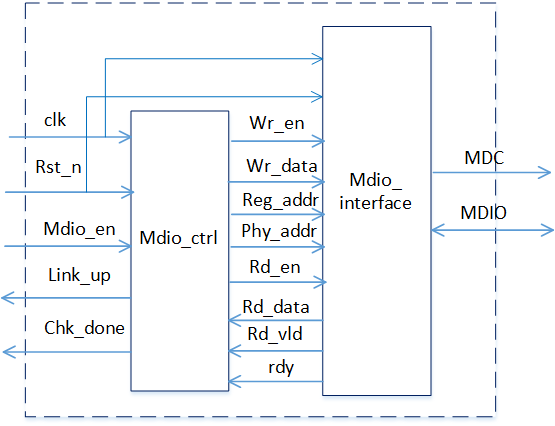

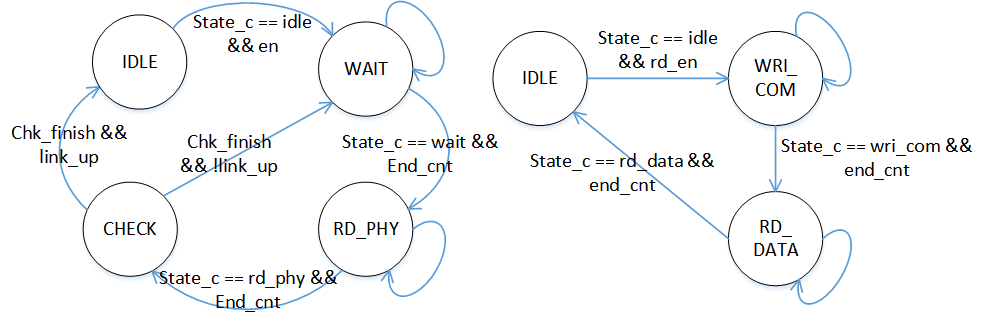

Mdio_ctrl模塊負責完成PHY芯片的配置與檢測邏輯，Mdio接口模塊完成讀寫操作時序。此處僅通過讀操作簡單檢測PHY狀態，暫不進行配置，故兩模塊工作狀態跳轉如圖所示：

剩下的工作就是把兩個狀態機實現出來，非常簡單。有需要的朋友可以參考一下，關于芯片的具體參數詳見：Realtek RTL8211E(G)-VB(VL)-CG Datasheet 1.8.上代碼！

四、代碼編寫

MDIO控制模塊：

MDIO時序接口模塊：

頂層封裝：

五、功能仿真

之后編寫testbench進行行為仿真：

1 `timescale 1 ns/1 ps 2  3 `define BIT_CNT uut.mdio_interface.bit_cnt 4  5 module phy_manage_tb(); 6  7 //時鐘和復位 8 reg clk  ; 9 reg rst_n; 10  11 //uut的輸入信號 12 reg mdio_en; 13  14 //uut的輸出信號 15 wire link_up; 16 wire chk_done; 17 wire mdc; 18 wire mdio; 19 wire [16-1:0] back_data1,back_data2; 20  21 //時鐘周期，單位為ns，可在此修改時鐘周期。 22 parameter CYCLE    = 10; 23  24 //復位時間，此時表示復位3個時鐘周期的時間。 25 parameter RST_TIME = 2 ; 26  27 defparam uut.mdio_ctrl.MS_CYC = 100; 28  29 //待測試的模塊例化 30 phy_manage uut( 31 .clk       (clk) , 32 .rst_n     (rst_n) , 33  34 .mdio_en   (mdio_en) , 35 .link_up   (link_up) , 36 .chk_done  (chk_done) , 37  38 .mdc       (mdc) , 39 .mdio      (mdio)  40 ); 41  42  43 //生成本地時鐘50M 44 initial begin 45 clk = 1; 46 forever 47 #(CYCLE/2) 48 clk=~clk; 49 end 50  51 //產生復位信號 52 initial begin 53 rst_n = 1; 54 #1; 55 rst_n = 0; 56 #(CYCLE*RST_TIME); 57 rst_n = 1; 58 end 59  60 //輸入信號din0賦值方式 61 initial begin 62 #1; 63 //賦初值 64 mdio_en = 0; 65 #(10*CYCLE); 66 mdio_en = 1; 67 #(1*CYCLE); 68 mdio_en = 0; 69 //開始賦值 70 #100_000; 71 $stop; 72 end 73  74 //模擬PHY響應 75  76 //data 77 assign back_data1 = {16'b0000_0000_0010_0000}; 78 assign back_data2 = {16'b1010_0000_0000_0000}; 79  80 integer i = 0,j = 0; 81 initial begin 82 forever begin 83 wait(uut.mdio_interface.state_c == 1 && `BIT_CNT == 47 ); 84 @(posedge mdc); 85 force mdio = 0; 86 @(posedge mdc); 87 j = j+1; 88 if(j == 1) 89 force mdio = back_data1[16-1-i+1]; 90 else 91 force mdio = back_data2[16-1-i+1]; 92  93 wait(uut.mdio_interface.state_c == 0); 94 @(posedge mdc); 95 release mdio; 96 end 97 end 98  99 initial begin100 forever begin101 @(posedge mdc);102 if(uut.mdio_interface.state_c == 2)begin103 #10;104 i = i+1;105 end106 else 107 i = 0;108 end109 end110 111 112 endmodule phy_manage_tb

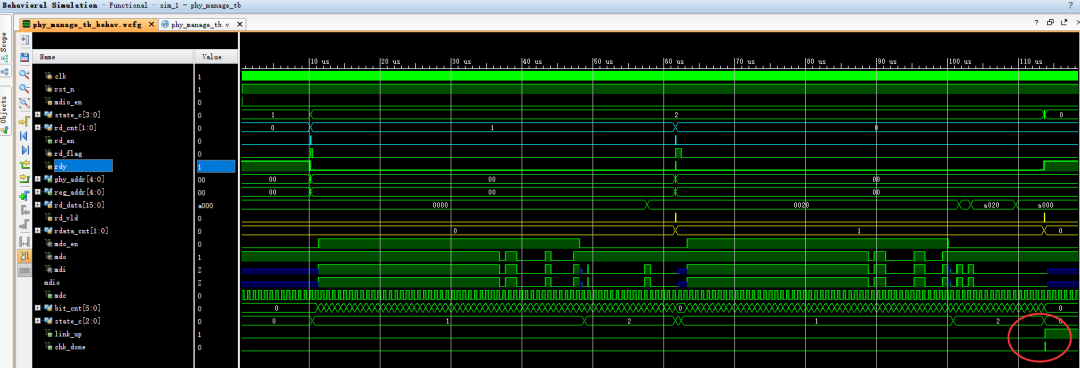

testbench中利用force強迫更新mdio雙向端口方式模擬PHY芯片響應。仿真波形上半部分為MDIO控制模塊信號，下半部分則是MDIO時序接口模塊信號。可見當讀取寄存器數值滿足PHY工作需求時，link_up信號拉高，證明此時MAC可以傳輸數據給PHY。

六、板級調試

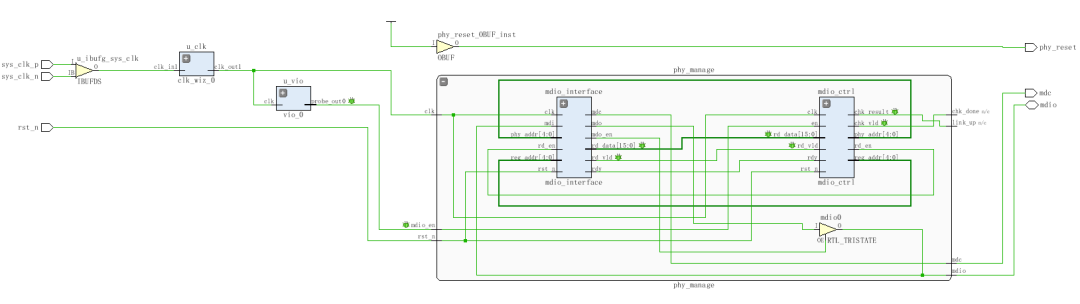

完整的設計，板級調試是必不可少的。真正地將接口調通，PHY芯片正確響應才能說明達到設計目的。頂層封裝測試工程，內部例化：差分時鐘緩沖原語、PLL、PHY管理頂層封裝以及VIO ILA調試IP。我們來看下原理圖頂層：

測試工程頂層：

mdio_test

時鐘引腳約束文件：

clk_pin

有一點相信調試過以太網的人大多都跳過一個坑：沒有驅動PHY的復位輸入信號。本人也在此處栽過跟頭，這里直接連續賦值拉高PHY芯片復位信號。關于板級調試還有個小技巧，根據高亞軍老師的書籍得知，將set up debug生成的ILA探針相關約束命令單獨放入一個約束文件便于調試IP的管理和修改，debug約束文件就不貼出來了。

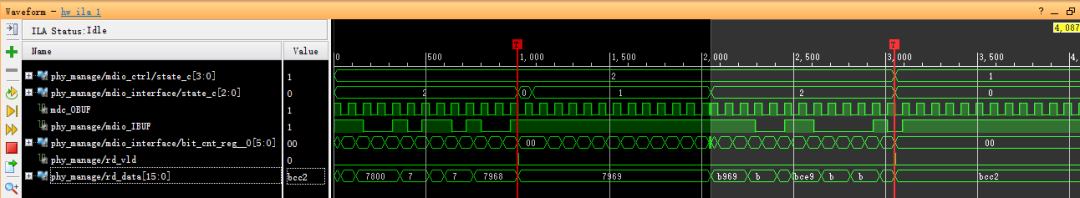

查看debug波形，MDIO時序接口模塊在釋放MDIO串行總線時，由于存在上拉電阻為高電平，下一個MDC時鐘上升沿時刻，PHY拉低MDIO信號響應并得到總線控制權，開始輸出數據。

得到讀取的兩個寄存器數據，根據數值分析滿足：PHY自動協商完成，且工作在全雙工1000Mbps速率下。

最終RJ45接口綠色指示燈常亮，表明自動協商完成，網絡連接正確。到此簡易的PHY芯片檢測管理模塊設計完成。
