一、前言

工作一直在做SoC驗證，更關注模塊間的連接性和匹配性，所以相比于擅長隨機約束激勵的UVM來說，定向測試的概念更容易debug。當然前提是IP已經被充分驗證。因此覺得接觸UVM的機會較少。到現在發現即使在SoC驗證中依然有它的用武之地。比如驗證可獨立于CPU工作的IP、快速對系統性能進行評估、重用IP級別的驗證環境，甚至是一些通用的VIP也有基于UVM編寫的?；谶@些考量，也逐漸開始接觸。《UVM實戰》是很多驗證工程師的啟蒙，本文借用書中開頭的示例簡單梳理下UVM的基本知識。

二、UVM基礎概述

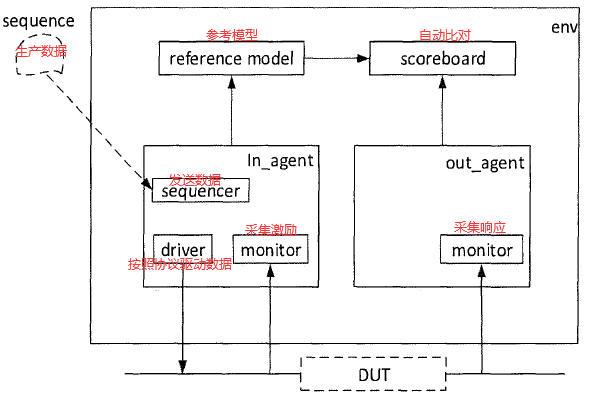

關于UVM的知識網絡上已經鋪天蓋地了，下邊的內容只是自己的一些認識和隨記。UVM其實就是基于SV語言寫的用于驗證的代碼庫和對應的驗證規范。下圖是UVM驗證環境的整體結構（圖來源見參考文獻1）。圖中注釋介紹了每個組成部分的作用?！禪VM實戰》書中給我留下最深刻的印象就是用子彈、彈夾和手槍分別類比transaction sequence和sequencer，這也是UVM環境靈活的重要原因之一。這是激勵的產生機制，至于響應的采集和響應任務會交給monitor和scoreboard。后者中的期望數據或者參考數據的來源比較靈活，函數、文件或是reference model的響應均可。

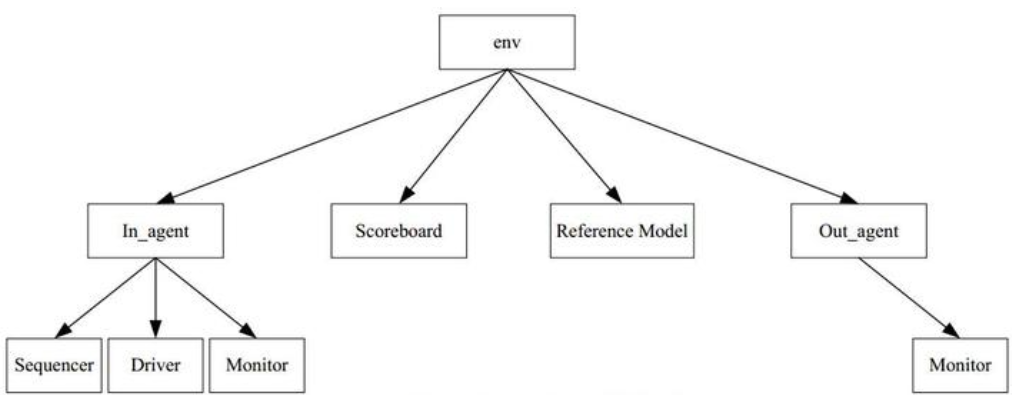

以上是UVM的空間維度，這一概念也被抽象成如下的樹狀結構。各個部分必然存在信息交互。sequence和sequencer之間傳遞的是transaction，實際上component之間也是transaction級別的通信，叫做TLM （transaction level model）最常見的就是monitor中uvm_analysis_port通過uvm_tlm_analysis_fifo連接到reference model或scoreboard中的uvm_blocking_get_port。這樣可以確保transaction能夠傳遞給目的組件。

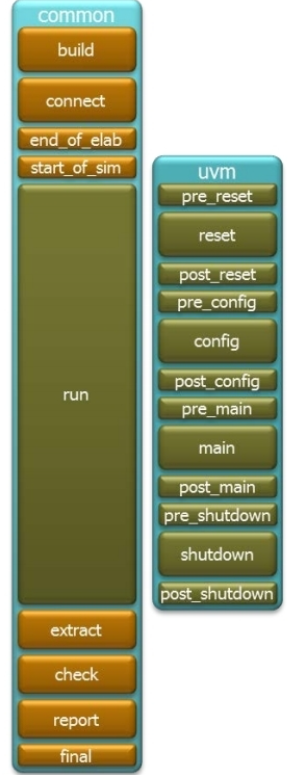

另一方面UVM在時間維度上也做了規范。phase機制明確劃分了各個階段所要完成的任務。其中比較重要的是run phase這一消耗仿真時間的task phase以及ojbection的概念。只有每個phase中所有raise的objection都被drop后才會執行下一個phase的任務。搭建空間與時間維度橋梁的也是Phase--build phase是在樹狀結構中自上而下執行，其他不消耗仿真時間的phase都是自下而上運行。run phase則自上而下啟動同事運行。所有phase的順序見圖3（圖來源見參考文獻2）

弄明白這三張圖，也就是組件、組件間通信和phase機制，基本上可以看懂別人寫的代碼了。

三、驗證環境示例

各個UVM object和component:

• sequence:

• transaction:

• sequencer:

• driver:

• monitor:

• agent:

• reference model:

• scoreboard:

• base test:

• Interface:

• testbench top:

需要注意是在定義class前，如果這個class會使用到其他class，最好在前面加type class。例如在class my_sequence extends uvm_sequence前一行加上type class my_transaction。否則如果my_sequence在my_transaction之前編譯，就會報錯。雖然可以通過在testbench top中先include my_transaction.sv解決，但是大大降低了代碼的重用性。

四、測試用例及仿真

 1 `ifndef MY_CASE0__SV 2 `define MY_CASE0__SV 3 class case0_sequence extends uvm_sequence #(my_transaction); 4 my_transaction m_trans; 5  6 function  new(string name= "case0_sequence"); 7 super.new(name); 8 endfunction  9 10 virtual task body();11 if(starting_phase != null) 12 starting_phase.raise_objection(this);13 repeat (10) begin14 `uvm_do(m_trans)15 end16 #100;17 if(starting_phase != null) 18 starting_phase.drop_objection(this);19 endtask20 21 `uvm_object_utils(case0_sequence)22 endclass23 24 25 class my_case0 extends base_test;26 27 function new(string name = "my_case0", uvm_component parent = null);28 super.new(name,parent);29 endfunction 30 extern virtual function void build_phase(uvm_phase phase); 31 `uvm_component_utils(my_case0)32 endclass33 34 35 function void my_case0::build_phase(uvm_phase phase);36 super.build_phase(phase);37 38 uvm_config_db#(uvm_object_wrapper)::set(this, 39 "env.i_agt.sqr.main_phase", 40 "default_sequence", 41 case0_sequence::type_id::get());42 endfunction43 44 `endif my_case0

所用的測試用例都擴展自自定義的base_test，后者又來自uvm_test。base_test例化整個UVM environment，用例中主要要做的事情就是啟動sequence, 包括調用start任務手動啟動和自動啟動方式，具體見參考文獻3.這里是最常見的自動啟動方式：用uvm_config_db將要啟動的sequence設置為sequencer main_phase的default_sequence.

每個sequence中都有個叫body的task，當sequence被啟動時會自動調用這個task。通過`uvm_do宏來產生transaction。更靈活的方式是先后使用`uvm_create()和`uvm_send()實現這一功能，并在兩者間控制transaction的各個field。只有當消耗仿真時間的driver調用了item_done()后一次transaction的發送才算結束。

五、總結

我們不創造知識，我們只是知識的搬運工。將知識靈活運用，創造出合理高效可重用的VIP，驗證環境乃至整個驗證流程方法是IC驗證的核心技能，這些技能都是為盡可能快速發現潛在問題這一核心任務做的準備。
