ZYNQ之雙核通訊原理以及程序設計
掃描二維碼
隨時隨地手機看文章
1.簡介
zynq系列開發板有兩個板載Cortex-A9處理器，兩個ARM可以協同處理數據。
多核處理器硬件上的劃分
1.同構多核：系統中的多個處理器在結構上是相同的；
優點是硬件和軟件設計上較為簡單，通用性高。
2.異構多核：系統中的處理器結構上是不同的；
優點是在某些特定場合，專用的硬件加速核可以提高性能。
ZYNQ中的兩個Cortex-A9處理器+可編程邏輯器件FPGA組成了異構多核處理器。
多核處理器從軟件運行方式上劃分
AMP(Asymmetric Muti-processing)：非對稱多處理
多個內核相對獨立的運行不同的任務，每個內核相互隔離，可以運行不同的操??作系統或者裸機程序。
SMP(Symmetric Muti-processing):
多個處理器運行一個操作系統，這個操作系統同等的管理多個內核。
BMP(Bound Muti-processing)：混合多模式
BMP與SMP類似，但是開發者可以指定將某個任務僅在某個指定內核上執行。
AMP模式下要注意不要兩個CPU一起訪問同一個地址或者共享外設。
2.CPU之間通訊原理
2.1 通訊步驟
1.系統初始化
2.啟動CPU1
3.和CPU1進行通訊
4.共享CPU外設
2.2 CPU資源
CPU資源分為私有資源和公共資源。私有資源是每個CPU都有的資源，只能被各自的CPU訪問，訪問時無需注意沖突。公共資源為CPU之間共享的資源，訪問時要注意訪問沖突。
私有資源： L1Cache、PPI（Private peripheral interrupts）、MMU（Memory management unit）。
公共資源： L2Cache、DDR存儲器、OCM(on chip memory)、ICD（Interrupt control distributor）、全局時鐘和其他外等。
OCM用來和CPU之間的通訊的，與DDR相比，OCM具有更高的性能和更低的延遲。用于小數據量（256KB一下）用OCM更好。
避免同時訪問的方法
DDR：CPU0只能訪問0x00100000至0x001FFFFF,CPU1只能訪問0x00200000到0x002FFFFF（可人為更改）
L2Cache:CPU0使用，CPU1不使用。
ICD:中斷來自PL，連接到CPU1。
Timer（定時器）:只有CPU1使用。
OCM:OCM的某一地址進行標志。當標志為0時這個地址是某個CPU私有的；為1時，這個地址是另一個CPU私有的?；蛘哕浖a(chǎn)生中斷的方式。
2.3 軟件設計
軟件設計分為三個階段
1.First stage boot loader(FSBL):第一啟動階段
2.Bare-metal application for CPU0：裸機應用程序
3.Bare-metal application for CPU1：裸機應用程序
FSBL
一直運行在CPU上面，是開發板上電之后啟動先啟動Boot rom,后啟動FSBL，負責配置PL然后拷貝兩個處理器的應用程序（ELF）加載到DDR中，然后開始運行第一個應用程序。
Bare-metal application Code
兩個CPU運行各自的裸機的程序，CPU負責初始化共享外設，并且負責啟動CPU1.
CPU0 Application
內存的起始地址為0x00100000。這個起始地址可以在鏈接腳本進行修改的。
CPU0的配置步驟：
1.配置MMU來禁止cache緩存功能0xFFFF0000至0xFFFFFFFF來保證兩個CPU訪問OCM的一致性。地址映射不可修改。
2.初始化ICD
3.啟動CPU1
4.通過串口打印信息
5.設置OCM的地址作為信號量
6.等待地址里面的信號量被清除。
Boot rom代碼執行后，CPU1也會在OCM的0xFFFFFF00地址上執行一段代碼。功能是檢查地址0xFFFFFFF0的值是否為1來等待事件到來。
CPU0啟動CPU1是通過向地址0x00200000寫入地址0xFFFFFFF0然后CPU0運行Set Event（SEV）命令啟動CPU1。CPU1會讀取0xFFFFFFF0里面的值0x00200000。然后跳轉到該地址執行程序。
CPU1的配置步驟
3 如何避免多個CPU同時訪問OCM
CPU0向OCM寫入一個數據之后，給CPU1產生軟件中斷。讓CPU1知道CPU0已經不再操作該地址。此時CPU1讀取數據，讀取完畢后產生一個中斷通知CPU0。
軟件中斷（SGIs）：中斷來自CPU內部,每個CPU可以中斷自己或者另外的CPU或者一起中斷，每個CPU有16個中斷號，編號為0到15。向寄存器（ICDSGIR）寫入中斷號并且指定CPU。目標的CPU即可產生中斷。
OCM:PS的片上存儲器，包括256KB的RAM和128KB的ROM（BootROM）。地址范圍為0x00000000到0002FFFF的三個64KB加上0xFFFF_0000到0xFFFF_FFFF共256KB。
4 程序設計
4.1 程序任務
CPU0接收串口數據并寫入OCM中，然后利用軟件中斷觸發CPU1;CPU1接收到中斷后，根據從OCM中讀出的數據控制呼吸燈的頻率，并在控制結束后觸發CPU0的中斷，實現雙核CPU通信的功能。

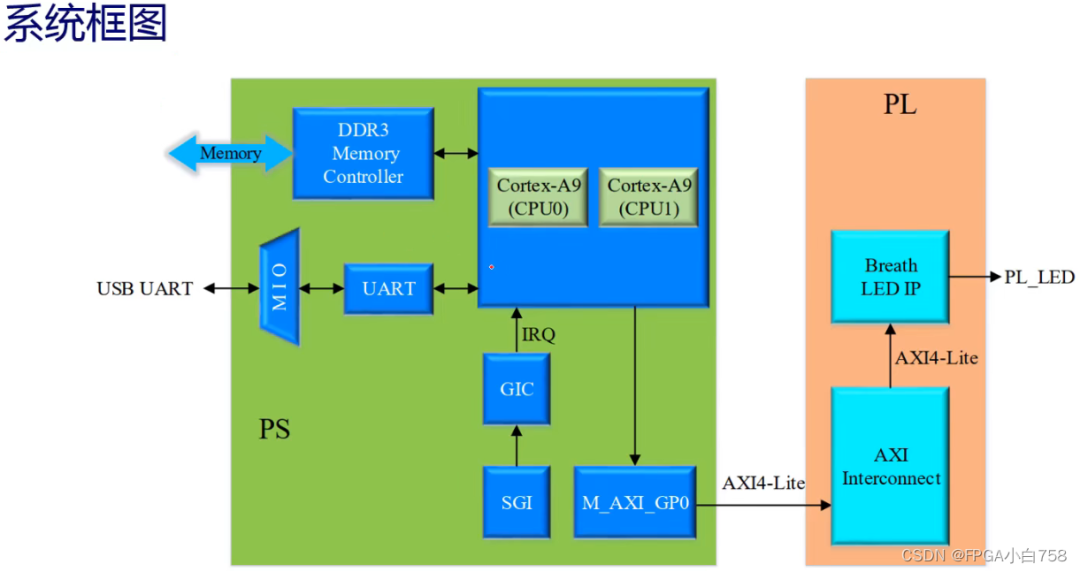

4.2 系統框圖

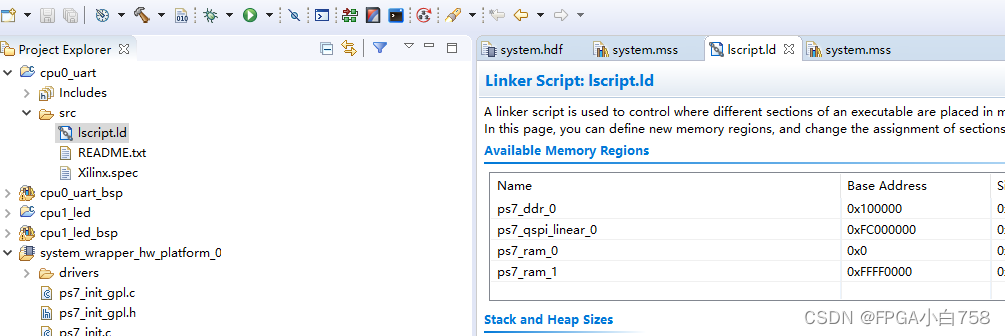

4.3 軟件操作
4.4 代碼
4.4.1 CPU0_UART
//****************************************Copyright (c)***********************************////原子哥在線教學平臺：www.yuanzige.com//技術支持：www.openedv.com//淘寶店鋪：http://openedv.taobao.com//關注微信公眾平臺微信號："正點原子"，免費獲取ZYNQ & FPGA & STM32 & LINUX資料。//版權所有，盜版必究。//Copyright(C) 正點原子 2018-2028//All rights reserved//----------------------------------------------------------------------------------------// File name: cpu0_uart// Last modified Date: 2019/6/8 17:25:36// Last Version: V1.0// Descriptions: CPU0應用程序//----------------------------------------------------------------------------------------// Created by: 正點原子// Created date: 2019/6/8 17:25:36// Version: V1.0// Descriptions: The original version////----------------------------------------------------------------------------------------//****************************************************************************************// //宏定義 //"SEV"指令喚醒CPU1并跳轉至相應的程序 //函數聲明void start_cpu1();void cpu0_intr_init(XScuGic *intc_ptr);void soft_intr_handler(void *CallbackRef); //全局變量XScuGic Intc; //中斷控制器驅動程序?qū)嵗?/span>int rec_freq_flag = 0; //接收到呼吸燈頻率設置的標志int freq_gear; //頻率檔位 //CPU0 main函數int main(){ //S=b1 TEX=b100 AP=b11, Domain=b1111, C=b0, B=b0 Xil_SetTlbAttributes(SHARE_BASE,0x14de2); //禁用OCM的Cache屬性 //S=b1 TEX=b100 AP=b11, Domain=b1111, C=b0, B=b0 Xil_SetTlbAttributes(CPU1_COPY_ADDR,0x14de2);//禁用0xfffffff0的Cache屬性 //啟動CPU1 start_cpu1(); //CPU0中斷初始化 cpu0_intr_init(&Intc); while(1){ if(rec_freq_flag == 0){ xil_printf("This is CPU0,Please input the numbers 1~5 to change " "breath led frequency\r\n"); scanf("%d",&freq_gear); if(freq_gear >= 1 && freq_gear <=5){ xil_printf("You input number is %d\r\n",freq_gear); //向共享的地址中寫入輸入的數據 Xil_Out8(SHARE_BASE,freq_gear); //給CPU1觸發中斷 XScuGic_SoftwareIntr(&Intc,SOFT_INTR_ID_TO_CPU1,CPU1_ID); rec_freq_flag = 1; } else{ xil_printf("Error,The number range is 1~5\r\n"); xil_printf("\r\n"); } } } return 0 ;} //啟動CPU1，用于固化程序void start_cpu1(){ //向 CPU1_COPY_ADDR(0Xffffffff0)地址寫入 CPU1 的訪問內存基地址 Xil_Out32(CPU1_COPY_ADDR, CPU1_START_ADDR); dmb(); //等待內存寫入完成(同步) sev(); //通過"SEV"指令喚醒CPU1并跳轉至相應的程序} //CPU0中斷初始化void cpu0_intr_init(XScuGic *intc_ptr){ //初始化中斷控制器 XScuGic_Config *intc_cfg_ptr; intc_cfg_ptr = XScuGic_LookupConfig(INTC_DEVICE_ID); XScuGic_CfgInitialize(intc_ptr, intc_cfg_ptr, intc_cfg_ptr->CpuBaseAddress); //設置并打開中斷異常處理功能 Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT, (Xil_ExceptionHandler)XScuGic_InterruptHandler, intc_ptr); Xil_ExceptionEnable(); XScuGic_Connect(intc_ptr, SOFT_INTR_ID_TO_CPU0, (Xil_ExceptionHandler)soft_intr_handler, (void *)intc_ptr); XScuGic_Enable(intc_ptr, SOFT_INTR_ID_TO_CPU0); //CPU0軟件中斷} //軟件中斷函數void soft_intr_handler(void *CallbackRef){ xil_printf("This is CPU0,Soft Interrupt from CPU1\r\n"); xil_printf("\r\n"); rec_freq_flag = 0;}
4.4.2 CPU1_LED
//****************************************Copyright (c)***********************************////原子哥在線教學平臺：www.yuanzige.com//技術支持：www.openedv.com//淘寶店鋪：http://openedv.taobao.com//關注微信公眾平臺微信號："正點原子"，免費獲取ZYNQ & FPGA & STM32 & LINUX資料。//版權所有，盜版必究。//Copyright(C) 正點原子 2018-2028//All rights reserved//----------------------------------------------------------------------------------------// File name: cpu1_led// Last modified Date: 2019/6/8 17:25:36// Last Version: V1.0// Descriptions: CPU1應用程序//----------------------------------------------------------------------------------------// Created by: 正點原子// Created date: 2019/6/8 17:25:36// Version: V1.0// Descriptions: The original version////----------------------------------------------------------------------------------------//****************************************************************************************// //宏定義 //函數聲明void cpu1_intr_init(XScuGic *intc_ptr);void soft_intr_handler(void *CallbackRef); //全局變量XScuGic Intc; //中斷控制器驅動程序?qū)嵗?/span>int soft_intr_flag = 0; //軟件中斷的標志int freq_gear; //頻率檔位 //CPU1 main函數int main(){ int freq_step = 0; //S=b1 TEX=b100 AP=b11, Domain=b1111, C=b0, B=b0 Xil_SetTlbAttributes(SHARE_BASE,0x14de2); //禁用OCM的Cache屬性 //CPU1中斷初始化 cpu1_intr_init(&Intc); //打開呼吸燈 BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR, LED_IP_REG0, 1); while(1){ if(soft_intr_flag){ freq_gear = Xil_In8(SHARE_BASE); //從共享OCM中讀出數據 xil_printf("CUP1 Received data is %d\r\n",freq_gear) ; switch(freq_gear){ case 1 : freq_step = 20;break; case 2 : freq_step = 50;break; case 3 : freq_step = 100;break; case 4 : freq_step = 200;break; case 5 : freq_step = 500;break; default : freq_step = 50;break; } //設置呼吸燈頻率,最高位為1，設置有效 BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG1,(0x80000000|freq_step)); //給給CPU0觸發中斷 XScuGic_SoftwareIntr(&Intc,SOFT_INTR_ID_TO_CPU0,CPU0_ID); soft_intr_flag = 0; } } return 0 ;} //CPU1中斷初始化void cpu1_intr_init(XScuGic *intc_ptr){ //初始化中斷控制器 XScuGic_Config *intc_cfg_ptr; intc_cfg_ptr = XScuGic_LookupConfig(INTC_DEVICE_ID); XScuGic_CfgInitialize(intc_ptr, intc_cfg_ptr, intc_cfg_ptr->CpuBaseAddress); //設置并打開中斷異常處理功能 Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT, (Xil_ExceptionHandler)XScuGic_InterruptHandler, intc_ptr); Xil_ExceptionEnable(); XScuGic_Connect(intc_ptr, SOFT_INTR_ID_TO_CPU1, (Xil_ExceptionHandler)soft_intr_handler, (void *)intc_ptr); XScuGic_Enable(intc_ptr, SOFT_INTR_ID_TO_CPU1); //CPU1軟件中斷} //軟件中斷函數void soft_intr_handler(void *CallbackRef){ xil_printf("This is CUP1,Soft Interrupt from CPU0\r\n") ; soft_intr_flag = 1;}
