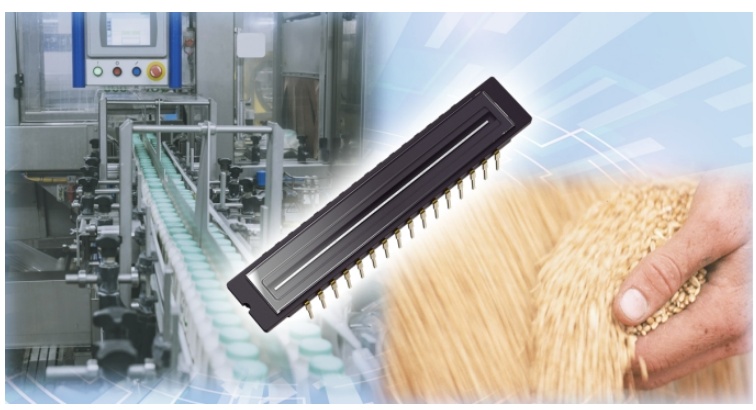

中國上海，2025年12月18日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出一款專為視覺檢測中使用的線陣相機[1]開發的縮小圖像型[2]CCD[3]線性圖像傳感器——“TCD2400DG”。該產品于今日起開始支持批量出貨。

集成線陣相機的圖像檢測設備(包括色選機)被廣泛應用于食品分揀和分級、異物的識別與剔除、再生塑料類型的識別以及工業產品劃痕或污漬的檢測等領域。

TCD2400DG是一款彩色CCD線性圖像傳感器，擁有三行圖像陣列，每行4096個像素，像素間距為7μm。每一行分別獨立識別紅、綠、藍(RGB)。其線速率(即每秒采集的行數)為22.7kHz，高于東芝目前用于圖像檢測設備的TCD2564DG(10.5kHz)。

圖像檢測設備能夠快速處理海量圖像數據，從而精確識別高速通過設備的物體。與TCD2564DG相比，TCD2400DG將讀取速度提高約兩倍，有助于提升圖像檢測設備的處理速度。

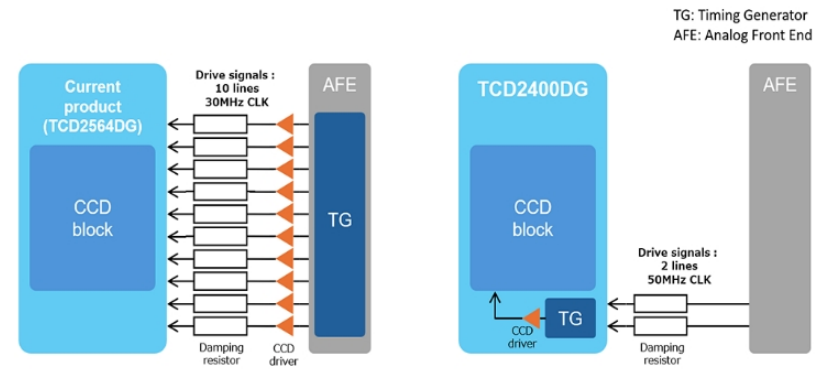

a. 東芝現有產品的配置示例 b. 新產品的配置示例

圖1：TCD2400DG與東芝現有產品驅動端子數量的對比

此外，新產品可采集高分辨率彩色圖像，無需拜耳(Bayer)元件陣列所需的顏色插值處理[4]。這一特性使其非常適用于需要即時判斷的彩色線陣相機應用。

圖2：拜耳元件陣列

該傳感器將東芝現有產品中外置的時序發生器電路[5]與CCD驅動電路[6]集成到該傳感器中，從而減少驅動CCD所需的信號線數量，并省去了外部CCD驅動電路。同時，也無需對信號進行嚴格時序調整，簡化布線工作并優化了系統開發流程。外部布線的減少有助于抑制高速運行期間產生的電磁干擾。

未來，東芝將繼續拓展線性圖像傳感器產品線，并致力于推動成像和傳感技術的進步，以支持多功能一體機的掃描儀和檢測設備等應用。

? 應用：

- 色選機

· 谷物和其他農產品的食品分選機

· 塑料顆粒和類似材料的工業產品分選機

- 檢測設備

· 卷材檢測(針對卷材、紙張、布料和薄膜等片狀材料)

· 印刷品檢測

? 特性：

- 高速線速率：22.7kHz(最大值)

- 圖像傳感元件數量：4096個(RGB三行獨立)，被廣泛應用于檢測設備

- 元件陣列由三條獨立的元件行組成(4096個像素×3行)，RGB各一行，可直接采集高分辨率圖像，避免因顏色插值處理造成的延遲

- 內置時序發生器電路和CCD驅動電路，有助于簡化系統開發并降低EMI

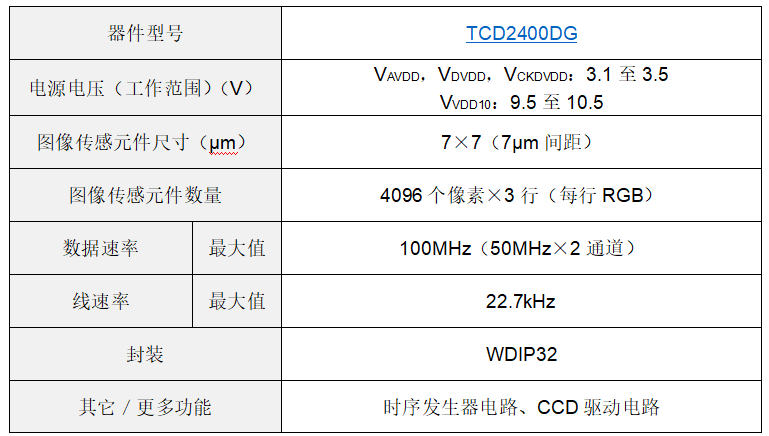

? 主要規格：

注：

[1] 一種通過逐行掃描被攝對象來生成圖像的相機。與一次捕獲整個“面”的現有面陣相機不同，線陣相機連續捕獲“線”，并在主體移動時構建完整的圖像。

[2] 一種通過光學鏡頭將圖像縮小并投射到CCD或CMOS圖像傳感器上的方法。

[3] 電荷耦合器件。

[4] 如圖2所示，R、G和B濾光片排列的插值處理機制，陣列的每個像素中缺失的顏色信息通過從周?chē)袼刂醒a(bǔ)充來生成彩色圖像。

[5] 用于產生驅動線性圖像傳感器所需信號的電路。

[6] 用于放大線性圖像傳感器驅動信號的電路。
