?LLC諧振變換器通過軟開關技術顯著降低了開關損耗，提升了電源效率。?LLC諧振變換器利用諧振原理實現零電壓開關(ZVS)和零電流開關(ZCS)，從而在開關過程中減少電壓和電流的交疊，降低了導通和關斷損耗?12。

LLC諧振變換器主要由逆變網絡、諧振網絡、變壓器和整流濾波網絡組成。逆變網絡由兩個MOSFET(S1、S2)及其體二極管(D1、D2)和寄生電容(C1、C2)組成。諧振網絡包括勵磁電感(Lm)、諧振電感(Lr)和諧振電容(Cr)。在開關過程中，通過調節開關頻率來維持輸出電壓的恒定，實現軟開關功能?13。

?軟開關特性?：LLC諧振變換器利用諧振電路的特性，在零電壓開通(ZVS)和零電流關斷(ZCS)模式下工作，極大地減少了開關損耗，提高了效率?2。?低導通損耗?：由于開關管工作在軟開關狀態下，導通損耗較低?2。?電磁干擾(EMI)低?：軟開關特性使得開關過程中的電壓和電流變化率(dv/dt和di/dt)較低，從而減少了電磁干擾(EMI)?2。?高功率密度?：高效率和低損耗使得LLC諧振變換器可以設計得更加緊湊，適用于高功率密度的應用場合?2。寬輸出電壓調節范圍?：通過調節開關頻率，可以實現較寬的輸出電壓范圍，適應不同的負載和輸入電壓變化?2。LLC諧振變換器廣泛應用于各種需要高效電源轉換的場合，特別是在高功率應用中表現出色。

與傳統PWM變換器不同，LLC諧振電路通過調節開關頻率來維持輸出電壓的恒定。這一特性使得原邊兩個主MOS開關能夠實現零電壓開通(ZVS)，而副邊整流二極管則能實現零電流關斷(ZCS)。借助軟開關技術，LLC諧振電路能夠有效降低電源的開關損耗，進而提升功率變換器的效率和功率密度。

為了深入了解和掌握LLC諧振電路，我們首先需要澄清以下兩個核心問題：LLC電路實現軟開關的原理。在普通的拓撲電路中，開關管通常采用硬開關方式，這會導致在MOS管導通和關斷時，其Vds電壓與電流產生交疊。這種交疊區域正是MOS管產生導通損耗和關斷損耗的原因。然而，LLC電路則巧妙地利用了諧振原理，實現了軟開關，從而有效地降低了這種損耗。

為了減少開關管在開關過程中的損耗，進而提升電源的整體效率，我們采用了兩種軟開關技術：零電壓開關(ZVS)和零電流開關(ZCS)。

1零電壓開關(ZVS)

在開關管導通之前，其電壓已降低至零，并且在關斷過程中始終保持為零狀態。

2零電流開關(ZCS)

在開關管導通瞬間，其電流被控制在零，并且在關斷之前逐漸降至零。

三相CLLC諧振變換器憑借其高效率、大容量、低器件應力等優勢而受到廣泛關注。然而，多相結構的磁性元件數量多、體積大，是制約功率變換器尺寸的主要因素，同時也極大的增加了變換器的質量和成本。隨著寬禁帶(WBG)半導體器件的出現，功率變換器的開關頻率顯著提高，這也為印制電路板(PCB)繞組的使用提供了有利條件。此外，由于高頻帶來的低電感需求也使得基于PCB繞組的平面磁性元件更有利于實現集成。

由于傳統“方型”六磁柱磁集成變壓器磁心的平面結構使得三相磁路長度不等，中間B相的磁路最短，兩邊A,C相的磁路最長，從而導致三相磁阻不對稱。在相同的激勵條件下，這會引起三相電流的不均衡，影響系統的穩定性。中國礦業大學綠色電能變換與電機驅動實驗室程鶴、徐愷、李朋圣、齊乃菊、于東升提出一種適用于三相CLLC諧振變換器的“圓柱型”平面磁心結構，不僅將六個諧振電感和三個變壓器件集成在一個平面磁心上，實現了磁性元件的高度集成，并且該磁心結構完全對稱設計，使得各相負載電流更加均衡，提高了系統的效率和穩定性。

研究人員首先針對三相CLLC諧振變換器磁性元件體積大，效率低的問題，提出了一種適用于三相CLLC諧振變換器的新型的集成磁心結構，然后詳細分析了提出集成磁件的磁路模型，并通過有限元仿真對磁心結構進行優化設計，最后搭建了一臺基于SiC器件的實驗樣機，定制了傳統“方型”集成磁心和本文提出的“圓柱形”集成磁心樣本進行對比實驗，進一步驗證了所提出磁心結構的合理性和可行性。

在當前的全球能源危機中,重點是提高效率,電子產品面臨著高性能、低耗電的嚴峻挑戰。由于這場危機,世界各地的各種政府機構已經或正在考慮提高其各自規格的眾多產品的效率標準。用傳統的硬開關轉換器很難達到這些效率規格。電源設計者需要考慮軟開關拓撲,以提高效率,并允許更高頻率的操作。

其中之一就是LLC諧振變換器。LLC諧振拓撲允許零電壓開關的主要開關,從而大大降低開關損失和提高效率。LLC諧振變換器可實現93~96%的效率。本文將描述LLC諧振拓撲的操作,并說明如何實現這種高效率。

共振轉換器已經存在了很長時間。然而,直到現在,隨著控制器變得更加可用,他們才看到越來越多的接受度,而且絕對需要提高效率。理解LLC諧振變換器的最好方法也許是首先研究傳統的串聯諧振變換器,如圖1所示。

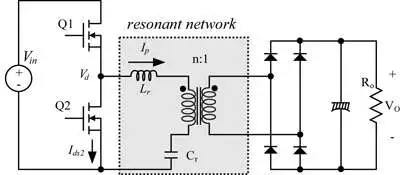

圖1:系列諧振變換器(1)

在圖1中,串聯諧振變換器顯示為半橋配置。在離線應用程序中,VIN通常是大約400V的上游功率因數校正電路的輸出。共振網絡由Rr和CR組成。變壓器的主電感被認為是大到不影響諧振網絡。它被稱為系列諧振轉換器,因為負載電阻以及整流器和濾波器電路的沖擊,可以通過變壓器的轉動比被反射回原電路。這一行動有效地使負載與共振網絡相串聯。諧振網絡和反射負載電阻形成一個分壓器。在一般的串聯共振電路中,諧振網絡的阻抗在諧振頻率的最小值。

在普通的拓撲電路中，開關管通常采用硬開關方式工作。這意味著在導通和關斷的瞬間，MOS管的Vds電壓與電流會產生交疊。這個交疊區域正是MOS管產生導通損耗和關斷損耗的地方。然而，通過LLC電路的設計，我們可以實現軟開關，從而有效地減小這些損耗。

我們采取了兩種軟開關策略：零電壓開關(ZVS)和零電流開關(ZCS)。 零電壓開關(ZVS)：在開關管導通之前，其電壓已降低至零，并且在關斷過程中始終保持為零狀態。零電流開關(ZCS)：在開關管導通瞬間，其電流被控制在零，并且在關斷之前逐漸降為零。
