晶豐明源LKS32MC07x 以“省”賦能！驅動干衣機雙電機高效穩定運行
當前國內干衣機市場正從“可選品”向“必需品”轉變，其核心趨勢是技術高端化、功能健康化和產品場景化。以節能護衣的熱泵技術為主導，產品不再局限于烘干，更集成了除菌除螨、智能感知、衣物護理等健康與智能功能。雙變頻、全變頻已經逐漸替代定頻式干衣機成為主流。行業正通過“模塊化”設計，將不同的變頻組合構建為標準模塊，以此快速打造覆蓋各價位需求的產品系列——這不僅為消費者提供了清晰多樣的選擇階梯，更幫助廠商實現了研發成本的集約化、生產的優化與市場的精準化，從而強力驅動了變頻技術的普及與行業標準化。
晶豐明源與凌鷗創芯聯合推出的LKS32MC07x系列高性能MCU，憑借Cortex-M0+DSP雙核及高集成度電機控制外設，大幅降低BOM成本與PCB復雜度，代替?zhèn)鹘y(tǒng)雙芯片方案，為家用及商用干衣機提供具備成本競爭力的解決方案。
高性能LKS32MC07x技術亮點
LKS32MC07x系列MCU采用96MHz Arm Cortex-M0內核，集成自主指令集電機控制專用DSP，配備12KB RAM與最高128KB Flash存儲空間，內置2路12bit高速ADC與4路內置運算放大器。豐富的外設接口涵蓋UART/SPI/I2C/CAN等多種通信協議，為系統功能擴展留足空間。±1%高精度RC時鐘增強了控制時序一致性，卓越的抗靜電ESD與群脈沖EFT能力則賦予產品更高的可靠性。

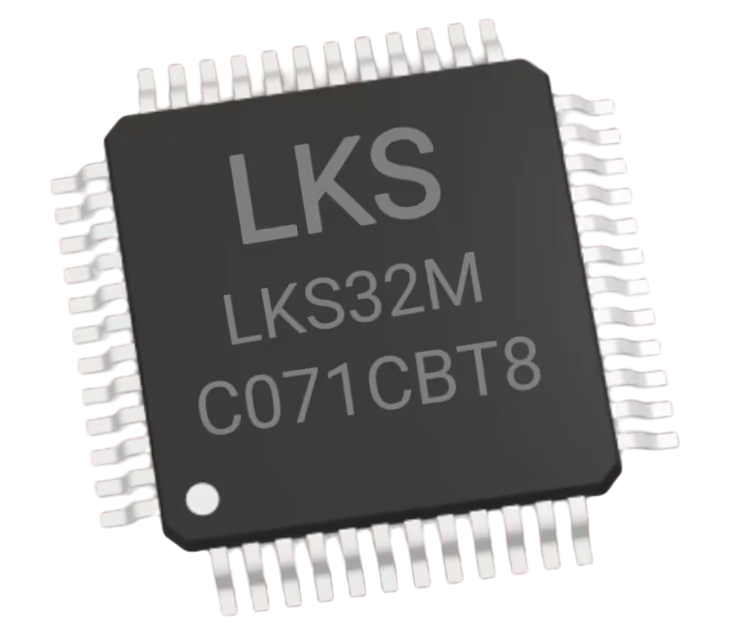

圖1. TQFP48封裝
干衣機二合一方案應用表現卓越
干衣機二合一（風機+桶電機）驅動方案，核心采用96MHz主頻32位ARM Cortex-M0內核+電機控制專用DSP“雙核”高性能電機控制MCU——LKS32MC071CBT8。LKS32MC071CBT8集成了針對電機控制堪稱“量身定制”的外設組合：可同步觸發的高分辨率PWM模塊以及交錯采樣的高速12-bit ADC，在與電機控制專用DSP核的配合下，從硬件層面保障了雙電機控制的原生協同性，滿足了雙電機控制的需求。通過精準的算力分配、硬件原生的同步機制及高度的系統集成，實現了專業級的控制性能與出色的成本效益。

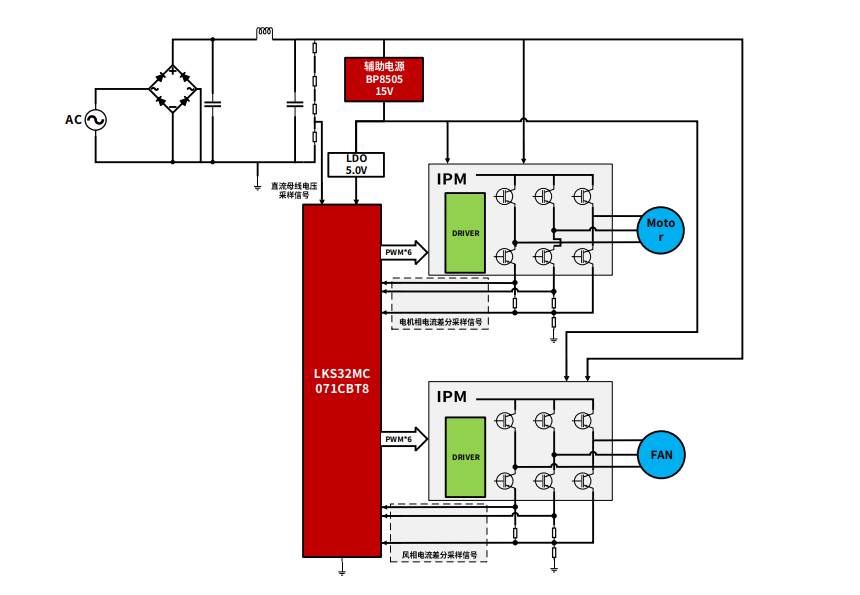

圖2. 干衣機二合一方案應用框圖
方案亮點
- 實時響應：算法設計與硬件特性深度結合，使用內置DSP模塊以及優異的算法架構，在Cortex-M0核的基礎上滿足雙電機矢量控制的苛刻時序要求，確保系統的實時性能
- 硬件協同：可生成兩組完全同步且?guī)И?dú)立死區補償?shù)腜WM信號，從硬件保證兩個電機的驅動相位精準正交
- 成本優化：以單芯片替代雙芯片方案，大幅降低BOM成本與PCB復雜度
- 功能豐富：該方案具備順逆風啟動功能，同時兼容功率環控制與自動弱磁，完善的OTA方案，采用分層軟件架構，接口豐富，拓展靈活，搭配凌鷗軟件上位機LKSSCOPE，有效提高工程師開發效率，節約調試成本。

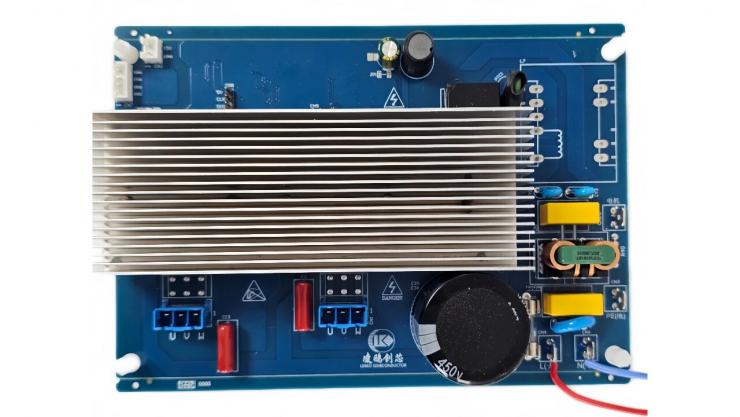

圖3. 干衣機二合一方案DEMO板
多重保護確保穩定運行
該方案提供了全面的故障保護功能，包括硬件過流保護、停機電壓控制、缺相保護及堵轉保護等功能，確保產品在各類復雜條件下穩定運行。實際測試表明：桶電機在低桶速、大偏心條件下魯棒性優秀，在大負載高速弱磁狀態下運行平穩；風機在逆風狀態下啟動平滑可靠。

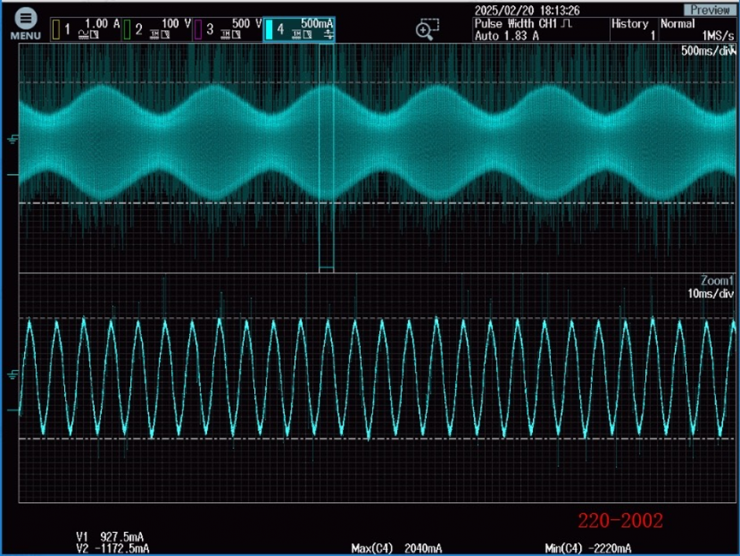

圖4. 低桶速大偏心運行強魯棒性

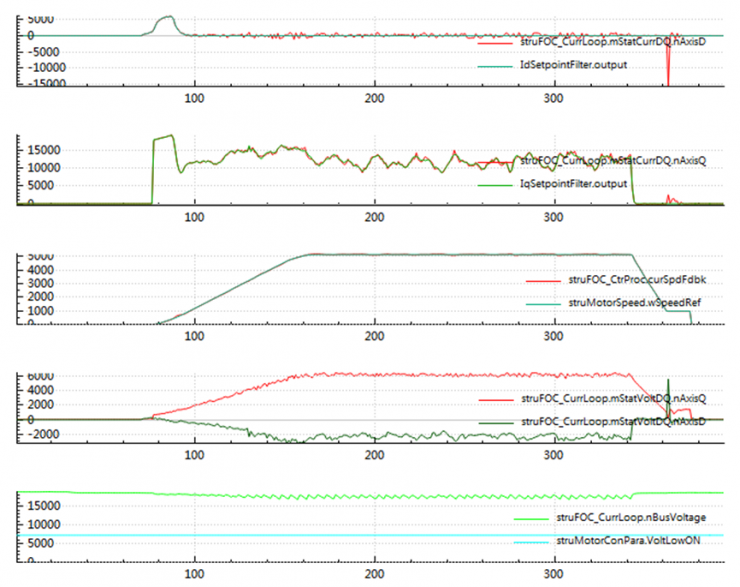

圖5. 使用LKS實時檢測高速弱磁運行狀態

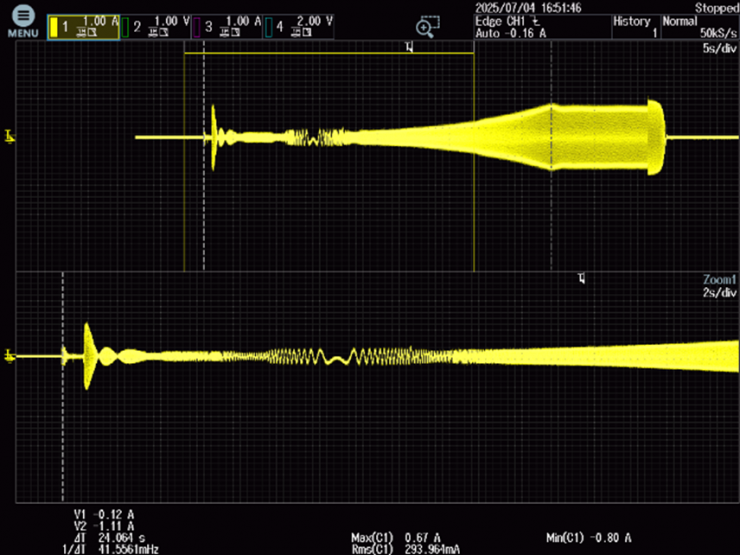

圖6. 低速逆風啟動波形
在雙電機控制這一賽道，Cortex-M0并非“簡化版”的替代品，而是“專精化”的終極答案。它代表了一種回歸本質的工程智慧：不以冗余性能堆砌功能，而是通過架構創新與精準匹配，在控制、成本與可靠性之間找到黃金平衡點。對于致力于打造高性能、高性價比雙驅產品的團隊而言，采用基于Cortex-M0的高度集成化方案，意味著以更少的資源，獲得更穩定、更協同、更可控的系統表現。這不僅是技術選型的勝利，更是產品在市場競爭中贏得先機的關鍵一步。
