賦能智算升級 基于極海G32R501實時控制DSP MCU的AI服務器電源應用方案
賦能智算升級|基于極海G32R501實時控制DSP/MCU的AI服務器電源應用方案
全球超大規模數據中心建設正迎來爆發式增長，設備算力密度與能源消耗規模同步攀升。隨著綠色能源轉型進程的不斷深化，數據中心作為數字經濟發展的核心基礎設施，其規?；季峙c升級需求日益凸顯，對供電系統的能效、穩定性與智能化水平也提出了更高要求。
在此背景下，AI服務器電源（PSU）已從傳統意義上的供電單元，演變?yōu)轵?qū)動“瓦特”到“比特”高效轉換的智能中樞。其核心使命是通過最優能效管理與智能動態調控，最大化發揮每度電所產生的有效算力，這不僅直接關乎數據中心的運營成本，更是衡量整體效能與競爭力的關鍵指標。
G32R501實時控制DSP/MCU
賦能AI服務器電源應用能效升級
2025年80 PLUS® 新增Ruby（紅寶石）能效等級標準，這將加速AI服務器電源的性能變革，其核心在于電源轉化效率和功率密度的全面升級。
|
核心 指標 |
傳統電源 （2020年前） |
2025 AI電源 （Ruby標準） |
提升幅度 |
行標/規范參考 |
|
轉換 效率 |
峰值 94%-96% 輕載85% |
峰值 97.5%-98% 輕載≥90% |
能耗降低 20% |
80 PLUS Ruby GB20943-2025(擬） |
|
功率 密度 |
32-40W/in3 (3kW-5.5kW/1U) |
70-100W/in3 (8kW-12kW/1U) |
密度提升75%-212% |
OCP ORv3 CRPS |
極海G32R501實時控制DSP/MCU，具備高效運算、實時控制與智能能效管理等優勢，完美適用于AI服務器電源應用，通過G32R501單芯片結合三相交錯圖騰柱PFC及LLC諧振變換器拓撲，實現全功率段的高效運行與高功率因數輸出，不僅能為AI服務器電源轉換效率和功率密度的優化升級提供核心技術支撐，更能助力客戶電源產品達到80 PLUS® Ruby能效標準。
采用G32R501的AI服務器電源—核心應用優勢
|
單芯片 高算力控制 |
|
|
高集成 模塊化設計 |
|
|
先進第三代 半導體器件 |
|
|
功率電路 采用交錯結構 |
|
|
搭配平面 變壓器技術 |
|
采用G32R501的AI服務器電源—核心應用架構
G32R501實時控制DSP/MCU，可滿足兩級功率拓撲單元構成，可滿足7kW~11kW的AI服務器電源應用的功率需求：
- 前級電路：采用三相交錯圖騰柱功率因數校正（PFC）電路，高頻橋臂選用GaN或SiC MOSFET
- 后級電路：由兩路全橋LLC諧振變換器并聯組成，高壓側采用GaN或SiC MOSFET，低壓側選用低導通內阻MOSFET作為同步整流管
- 配合G32R501內置的8個12位ADC采樣通道，實時采樣電源輸入電壓、電感電流、母線電壓、輸出電壓電流
- 輸入電源：90V~264V AC；輸出電壓：45V~58V DC；額定輸出電流：140A

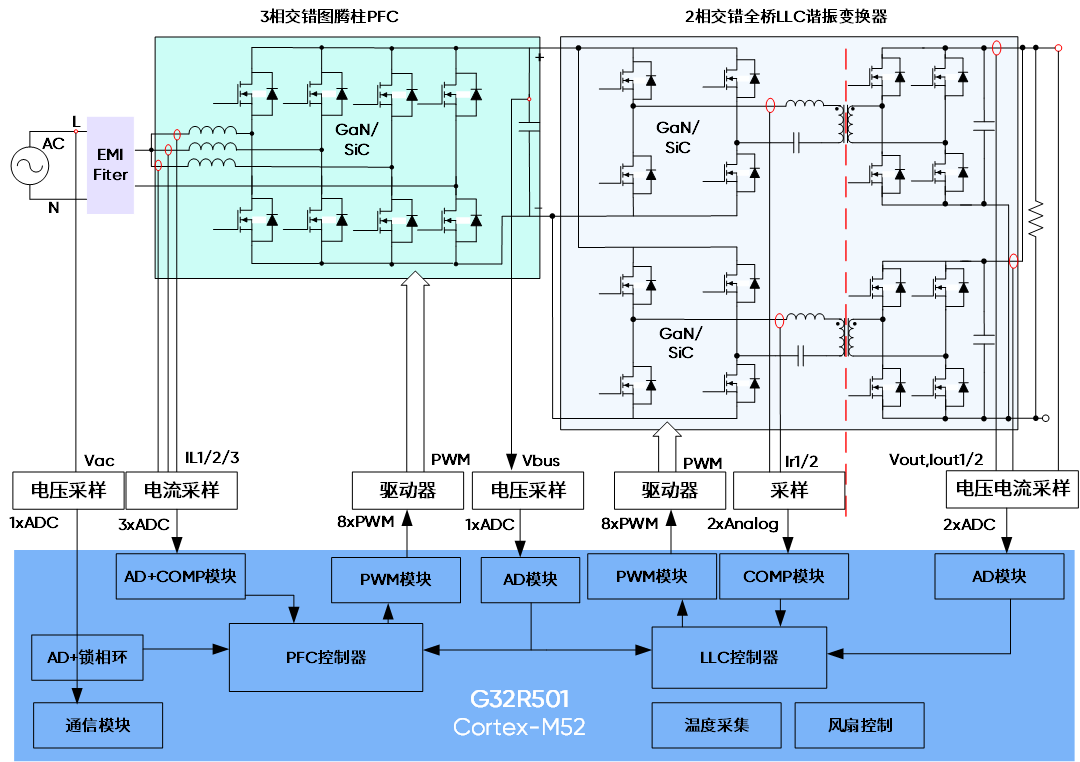

AI服務器電源拓撲結構圖
極海G32R501實時控制DSP/MCU
芯片優勢介紹
|
高效運算 處理性能 |
|
|
增強型 存儲空間 |
|
|
實時精準控制 |
|
|
高靈敏 信號感測 |
|
|
高可靠性 |
|
極海G32R501實時控制DSP/MCU，集成高精度HRPWM、COMP、CAP等豐富且靈活的IP資源，專為高精度、高功率密度電源設計，適應各種電源拓撲、動態負載響應及主動功率管理，助力AI服務器電源提升轉換效率和功率密度等關鍵指標上的綜合性能。未來，極海將繼續以技術突破與產品創新為使命，提供高性能、高可靠的芯片及解決方案，為AI基礎設施建設和綠色能源轉型持續注入核芯動力。
