大屏技術推動下，視頻輸入輸出設備在家庭影院、企業會議等場景應用擴大，滿足視頻接入、傳輸及信號處理需求。

為此需要2進1出、3進1出等視頻切換器，其通過多輸入少輸出端口設計，將不同視頻信號（如HDMI、DVI）統一轉換格式，實現設備間便捷切換。

以納祥科技3入1出HDMI/DVI視頻切換器芯片NX3302為例。

（一）NX3302芯片概述

NX3302是3端口HDMI/DVI視頻切換器，基于HDMI 1.4和DVI 1.0規范的高分辨率視頻網絡。多個HDMI/DVI端口允許用戶將各種HDMI/DVI信號源連接到他們的HDTV。

NX3302視頻切換器從三個接收器端口選擇單個HDMI/DVI信號，并生成完全兼容HDMI/DVI音頻/視頻輸出，完全符合HDMI/DVI規范的DDC和HPD切換。

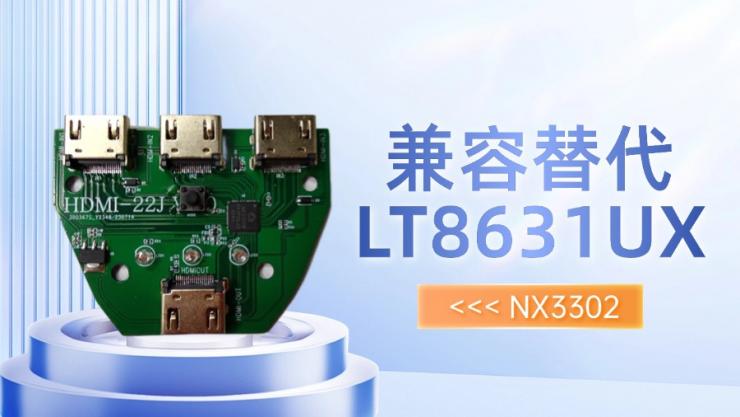

在性能上，NX3302可以兼容替代LT8631UX。

（二）NX3302主要特性

① 兼容HDMI 1.4/DVI 1.0

② 支持最高3.4Gbps的數據速率

③ 支持HDCP

④ 支持深色技術

⑤ 支持RX側ODT和管理電路

⑥ 集成了HPD開關、DDC開關和+5V電源指示燈開關，大大降低了成本，簡化了制造工藝

⑦ 顯示源/接收器連接檢測，實現靈活的系統管理

⑧ 支持I2C控制

⑨ 低抖動技術

⑩ 電源電壓3.3V±10%

? 耐壓5V的DDC接口

（三）NX3302芯片亮點

【高清傳輸性能】

NX3302支持高達3.4Gbps的傳輸速率，可完整呈現高分辨率視頻的原始畫質，通過有效抑制信號衰減，確保用戶享受無損的極致視覺體驗。

【廣泛兼容特性】

該設備兼容HDMI與DVI雙接口標準，靈活適配多種信號輸入源，為用戶提供便捷的設備切換方案。

【高度集成設計】

通過整合DDC開關、HPD開關及RX側ODT功能模塊，在提升系統性能的同時降低生產成本，并有效減少主板布線復雜度。

（四）NX3302應用領域

NX3302作為高性能視頻信號切換方案，兼容HDMI/DVI雙協議，廣泛部署于家庭娛樂及企業會議場景，通過矩陣式切換架構實現多顯示終端的靈活管控與內容共享。
