[導讀]拆解DP接口轉3口VGA接口支持音頻輸出的分配器，最高支持DP2.0協議（向下兼容），采用集成多模塊功能的國產主控芯片，將DP數字信號轉為3路模擬VGA信號，還集成立體聲音頻同步輸出
今天，我們將深入拆解一款DP轉3個VGA接口同步音頻輸出的多屏分配器，實現多屏擴展與音視頻同步傳輸，適用于監控、影音播放、辦公、教育等“一機多屏”的場景。
這款分配器最高支持DP2.0協議（向下兼容），能高效把DP 數字信號轉為3路模擬VGA信號，還集成了立體聲音頻同步輸出功能，核心功能包括：DP→VGA解碼、音頻分離與放大、多端口信號分配。
（一）分配器外觀設計

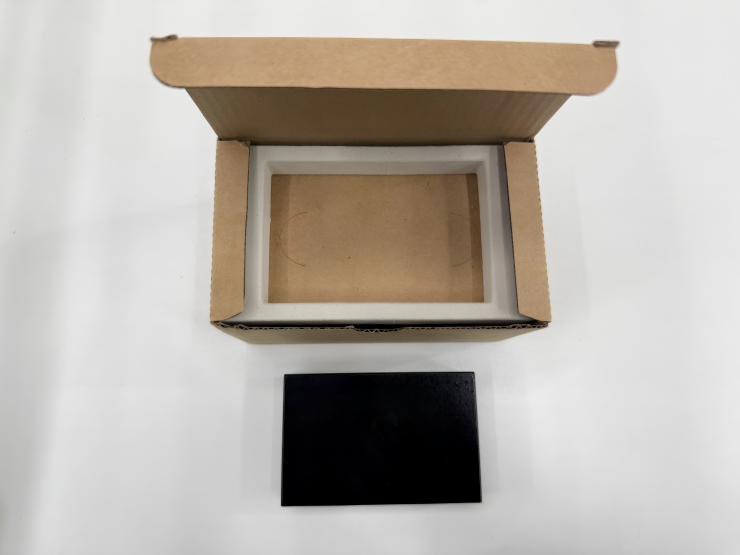

打開包裝盒后，映入眼簾的是通體黑色的分配器，扎實的觸感傳遞出產品的高品質與耐用性。
其外觀采用了長方體黑色框架，表面磨砂處理，兼具散熱與抗干擾性能。
平視圖如下所示。
話不多說，一起看看拆解！
（二）分配器產品拆解

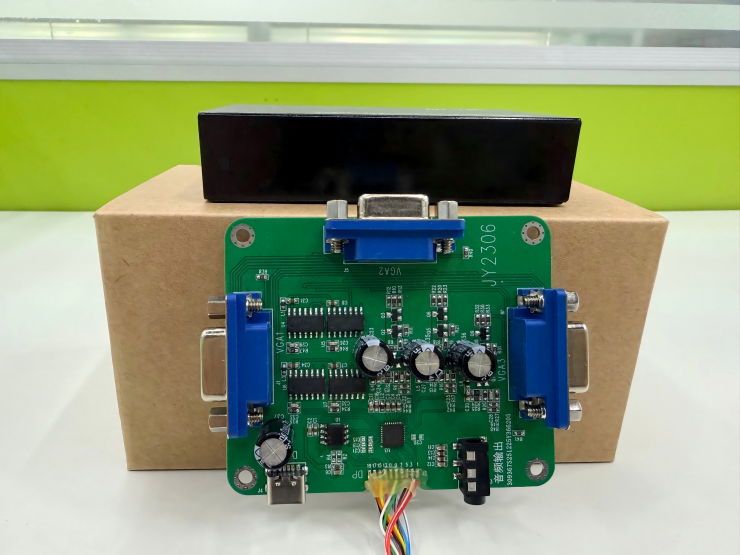

打開外殼后，可以發現內部結構非常精致且緊湊，布局井然有序，電路更是一目了然，芯片集成度拉滿，既不浪費空間還能穩住性能，直接拿捏性價比。
經過測量，PCB板長為83mm，最寬處為70mm。

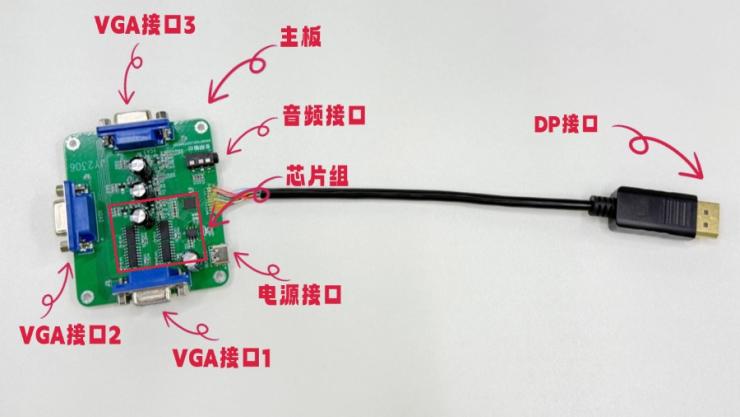

可以看到主板正面主要由1個電源口、1個音頻接口、1個DP接口、3個VGA接口、1顆MCU、1顆主控解碼芯片、4顆VGA視頻信號處理芯片組成。
主板電源方面，采用5V直流電源為核心芯片提供低噪聲供電環境。

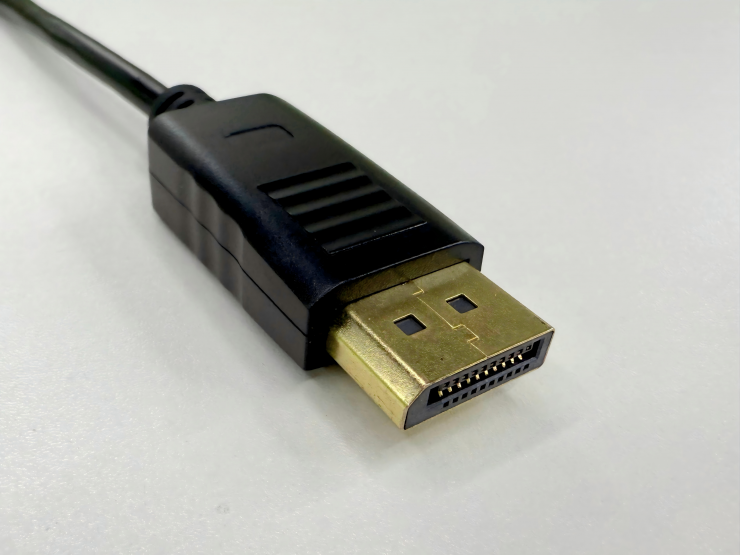

DP輸入接口區最高支持DP2.0協議（向下兼容），集成熱插拔與ESD防護陣列，確保信號穩定性。
3路VGA輸出接口區：每路獨立配置RGBHV信號通道。
3.5mm立體聲音頻輸出接口，直接連接主控芯片內置DAC，無需外置Codec，簡化電路設計。

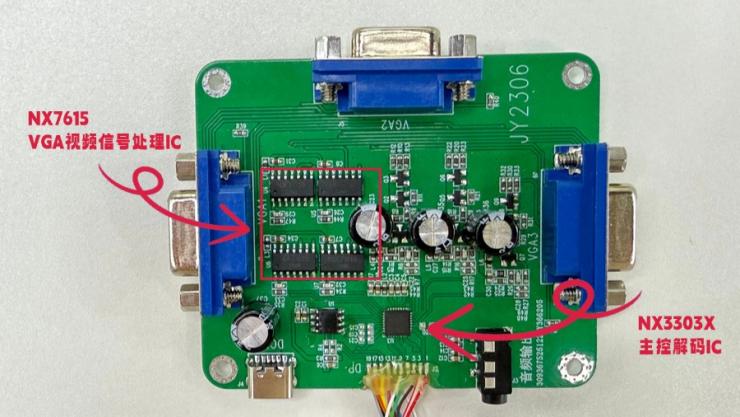

主板的核心位置正是納祥科技的幾款“老熟人”：一顆NX3303X主控解碼，配合4顆VGA視頻信號處理芯片NX7615，內置EDID信息。在性能上來說，可以替代CS5210、CS5213、AG6200、AG6202。

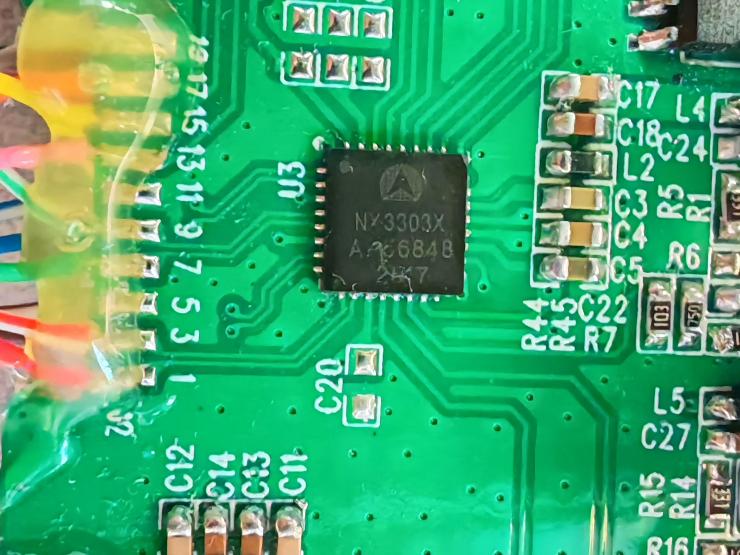

主控芯片NX3303X專用于HDMI/DVI/DP轉VGA，它支持1920×720、1920×1080P、1902×1200等分辨率，生成3路可自動匹配VGA信號的模擬時序；內置高性能音頻DAC，可直接輸出音頻左右聲道，省去外部音頻Codec，降低成本與復雜度。
其芯片特征如下所示：
① 內置HDCP1.4 引擎
② 符合HDMI 1.4b 規范
③ 內置3.3V 和1.2V 電壓調節器
④ 支持熱插拔檢測
⑤ 1.2V 核心電源和3.3V I/O 電源
⑥ 2KV 的ESD 保護
⑦ 工作溫度范圍：0°C 至+85°C

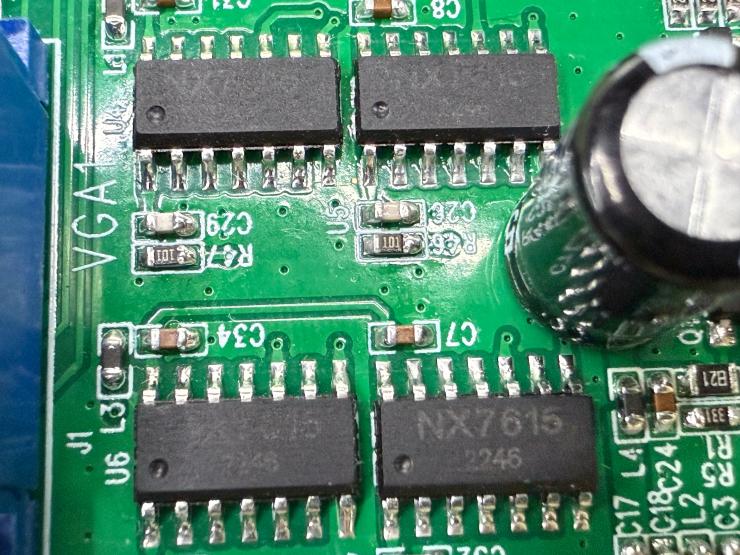

4顆VGA視頻信號處理芯片采用的是納祥科技的NX7615，用于將一路VGA視頻的（R/G/B/HSync/VSync）信號，輸入處理成多路VGA視頻的（R/G/B/HSync/VSync）信號輸出。
NX7615具有高帶寬，低導通電阻，分離/合成行場同步信號，確保多顯示器同步刷新，增強信號驅動能力。
（三）拆解總結
從本次拆解的分配器來看，其內部高度集成，國產芯片在高速接口轉換、視頻處理及多路分配等復雜場景中表現出色，核心亮點包括：
①兼容性強：向下兼容DP1.4/1.2及老舊VGA設備。
②成本效益：單芯片集成多模塊功能，降低系統BOM成本。
③音畫同步精度：硬件級時鐘同步技術，誤差<1μs，滿足專業級視聽場景。
④國產化創新：采用國產主控芯片實現DP→VGA解碼及音頻分離，搭配多顆視頻處理芯片實現信號分配。
