更智能的傳感器

在物聯網時代，傳感架構的分布式特性與設備聯網集成需求，正推動傳感系統向智能化方向演進。系統內傳感器通常使用模擬或數字串行接口將數據發送到主機微控制器或微處理器。

數據預處理或過濾操作都在主機上完成。物聯網設備為接入無線/有線網絡，通常會內置微控制器來管理網絡訪問。該處理核心可提供額外算力，用于處理安全傳輸、數據預處理及過濾功能，使物聯網兼容傳感器升級為智能傳感器。

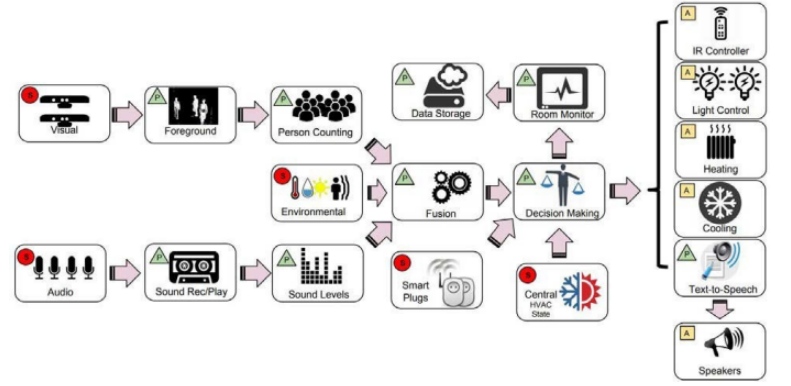

智能房間應用程序的高級架構

物聯網應用中，數據過濾功能在可用帶寬或能源受限時具有顯著優勢。盡管本地處理需消耗一定能源，但通過限制數據傳輸量，通常比無線傳輸所有采樣數據更具優勢。過濾的另一個好處是可以降低網絡負載，在網狀網絡拓?fù)渲芯哂酗@著價值。對于采用 LPWAN 連接的傳感器，數據傳輸成本同樣直接影響智能傳感器預處理程度的選擇。

數據過濾機制存在多種實現方式。常見技術之一是利用閾值評估所接收數據的變化幅度。所有遠程系統會緩存最后接收的數值，默認數據保持不變，只有在輸入值突破閾值范圍或與緩存值存在差異時，才會觸發數據更新發送操作。

過濾功能可區分需立即處理的變化和僅需更新模型但無需實時傳輸?shù)淖兓?。?shí)現方式包括使用另一組閾值或本地?cái)?shù)據模型判斷輸入是否超出范圍。無需實時轉發的更新可暫存于緩沖區，隨后與后續測量數據一起打包發送。

采用線性預測碼等壓縮技術可進一步提升網絡帶寬利用率。待傳輸數據的變化值通常較為接近，線性預測碼利用此特性可降低單次采樣所需的比特?cái)?shù)。

2D 和 3D 傳感器處理的數據量遠不止溫度或壓力等一維測量數據，數據管理復雜度更高。以安防攝像頭為例，其內部可能集成基礎 AI 模型或算法，用于逐幀檢測畫面變化。部分微小變化可能被忽略。檢測到較大變化時，如人員或車輛進入監控區域，系統會自動篩選畫面關鍵區域傳輸至遠端平臺。通過壓縮技術及選擇性傳輸需要關注的區域(而非全幀傳輸)，可顯著降低網絡帶寬占用。

另外，傳感器也可配置為適配多種遠端系統，并根據不同系統需求動態調整傳輸策略。部分智能傳感器內置支持常見的工業協議(例如 Modbus)以及物聯網協議(例如 CoAP 或 MQTT)。此類傳感器通過傳入的請求確定哪個遠程節點將接收對應數據格式。如網絡帶寬需求或傳感器功能要求采用單一協議，可通過網關實時轉換協議，例如將 Modbus 數據包轉發至鄰近 PLC，將 CoAP 或 MQTT 數據包分發給訂閱對應數據源的其他系統。

智能傳感器另一優勢在于支持安全通信，并可結合簡化安裝功能。當前趨勢表明，智能傳感器正普遍采用預置數字證書與私鑰(存儲于加密存儲器)的出廠配置方式。部分網絡協議(例如 LoRaWAN)已將這些功能內置于系統中。傳感器連接到網絡時，可以使用這些憑證，通過標準的公鑰加密技術與服務器建立安全連接。

傳感器利用存儲的憑證可識別合法服務器，同時也能方便服務器驗證傳感器的有效性。只有在建立連接后，傳感器才能獲得網絡完全訪問權限。系統將識別并拒絕訪問克隆或偽造的設備。由于基于云的身份驗證系統可以根據安全憑證單獨識別網絡中的每個設備，因此集成這些功能可以大大簡化安裝流程。安裝人員無需手動編程設備 ID 和其他信息，因?yàn)榇蠖鄶?shù)必要信息已在制造期間編碼。如果傳感器內置定位硬件(如 GPS 或類似系統)，模塊甚至可以自動確定位置。如不具備，安裝人員或遠程操作員可以在傳感器啟動并運行后，將位置和其他元數據添加到設備和服務器數據庫中。

安全智能傳感器在建立連接并通過驗證后，可通過加密數據包有效載荷進一步增強信息保護。對稱式密碼算法(如 AES256)因處理開銷低于公鑰系統，常用于有效載荷加密。但根據系統架構和傳感器模塊性能，公鑰加密可能更適用。智能傳感器可采用差異化加密策略，為不同用戶分配獨立密鑰，確保遠端設備僅能解密其權限范圍內的數據。然而，系統架構可能決定由邊緣網關或云服務器來處理這類安全控制，且存在多種組合方案。

傳感器融合實現系統智能化升級

物聯網的核心理念之一是，眾多不同傳感器的數據價值遠超各部分?jǐn)?shù)據之和。網絡連接擴展了數據采集范圍，進而使多種傳感器模態得以融合，共同驅動數據模型或算法運行。通過整合不同類型的測量數據，系統能更精準地判斷輸入信號是否因硬件故障或污垢阻塞而產生誤差。通過剔除單個讀數中的誤差，模型將支持做出更優的決策。

應用傳感器融合算法實現了傳感器讀數的協同整合。部分算法將采用廣泛兼容的傳感器格式。傳感器融合技術現已廣泛應用于移動設備，如手機內置的傳感器中樞通過整合陀螺儀與加速度計數據，顯著提升了步態分析、導航等應用的質量。不同的傳感器可以相互補償。陀螺儀的主要誤差來源為漂移現象。融合加速度計數據，可有效補償陀螺儀的飄移誤差，而陀螺儀又能幫助克服加速度計易受傳感器噪聲影響的問題。經傳感器中樞處理后的輸出數據，能更精確地表示線性運動及滾轉、俯仰、偏航等旋轉變化。

當前部分先進汽車系統的 360°全景影像正是通過多攝像頭數據融合生成的合成畫面。而其他系統則采用多種傳感器構建系統模型，例如，聲學與振動傳感器結合使用，顯著提升電機和其他機械設備損傷檢測系統的準確性。飛行時間 (ToF) 攝像頭結合溫度、二氧化碳和其他環境傳感器，可用于輔助判斷房間或禮堂的空調是否需要調節。

當前存在多種有效傳感器融合技術。運動感知系統常用的卡爾曼濾波器，會對低不確定性讀數賦予更高權重。濾波器狀態以矩陣集形式呈現，可將不同類型傳感器的讀數整合至統一坐標模型。該濾波器分為預測與更新兩階段。預測階段基于系統歷史狀態推算下一狀態。更新階段將傳感器新采樣值與預測值進行比較，輸入值與預測值越接近，誤差概率就越低。匹配度不高則會降低該傳感器新讀數權重。

盡管粒子濾波器的處理耗時高于卡爾曼濾波器，但在數據模型非線性程度較高(超出卡爾曼濾波器典型適用場景)時，其仍是一種高效解決方案。這類濾波器使用貝葉斯公式等技術，以概率方式融合輸入讀數。

概率化方法進一步衍生出基于機器學習的先進傳感器融合技術。機器學習尤其適用于需融合多維數據的系統，例如 ToF 攝像頭結合激光雷達儀器呈現的 2D 圖像、視頻及 3D 點云數據。通過結合多通道卷積層與池化層的深度學習流水線，可構建支持多模態數據統一訓練的模型框架。

傳感器融合的關鍵環節之一是，通過預處理確保數據元素對齊。當部分傳感器僅間歇性發送數據變更，而其他傳感器持續傳輸時，接收系統需對齊并填充數據值，以確保模型獲得一致的更新值。例如，如果遠程傳感器沒有發送狀態變化的指示，則可能需要向模型輸入重復的數據值。同樣，成組發送的更新需要與其他數據流的時間戳匹配，以確保采樣時間一致。此類功能可由網關模塊或終端系統實現，前提是這些系統已預先編程，具備對所接收數據的解析能力。

結語

電子工程師面臨諸多抉擇，不僅源于傳感技術的演進，更因連接方案的多元化。通過接入覆蓋周邊環境的網絡中多源數據，系統對環境變化的感知能力將顯著提升。理解傳感器間的交互機制及其數據處理與安全能力，將助力工程師在產品設計及設備集成過程中做出更明智的選擇。
