引 言

泌尿系結石是一種非常古老的疾病，是泌尿外科的常見病之一，傳統的治療方法為開放手術和藥物溶石排石法。隨著科技的進步，微創科技飛速發展并逐漸成熟，已成為泌尿系結石的主要治療方法。泌尿系結石的微創法包括經皮腎鏡取石、經輸尿管申鏡取石、經尿道膀胱鏡碎石取石和體外沖擊波碎石等。其中，體外沖擊波碎石無需在患者身上開刀手術，屬于無創治療，是治療泌尿系結石公認的首選方法 [1]。

較大泌尿結石可通過體外碎石機治療。體外碎石機產生沖擊波，由機器聚焦后對準結石，經過多次釋放能量而擊碎體內的結石，使之隨尿液排出體外。但由于腎臟和輸尿管的結構問題，許多粉碎后的結石不易排出，常常需要數周甚至三個月才能排干凈，既增加了患者的心理負擔或可能的痛苦， 也容易造成殘石復發。為了加快排石過程，醫生常常建議患者術后多喝水，并輔以跳動、拍打、跑步或者倒立等排石措施 [2]。雖然起到一定效果，但患者難于定量掌握，對體弱和年老患者而言，執行較困難。

在目前醫院治療腎結石患者的儀器中，未發現該類儀器的使用，患者接受碎石治療后，如需體外排石則按醫囑在家中讓家人幫忙用手拍打腎區，不僅不安全，還會影響治療效果，延長治療時間，更增加了家人的負擔，浪費工作、休息時間 [3]。

1 工作原理

排石儀根據臨床腰部物理治療原理（定向體位引流），在人體表面產生特定方向周期變化的治療力，該定向治療力穿透力強，可穿透皮層、肌肉、組織和體液，其垂直方向分力產生的叩擊、震顫可促使呼吸道粘膜表面結石和代謝物松弛、液化，水平方向分力產生的定向擠推、震顫幫助碎片化結石按照選擇的方向（細支氣管 - 支氣管 - 氣管）排出體外 [4]。

由于排石儀治療力的深穿透性強，產生的定向治療力可穿透皮層、肌肉、組織和體液，對于深度的痰液排出效果明顯， 在叩擊、震顫和定向擠推工作間隔期間，作用力變化較為緩和，患者舒適感增強，尤其是耐受力較差的患者 [5]。

排石儀工作原理如圖 1 所示。

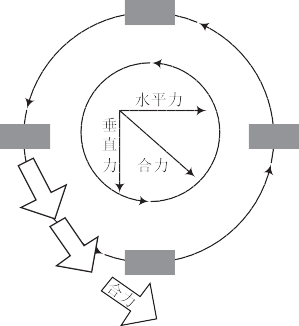

圖 1 排石儀工作原理圖

排石儀的治療由直流電機帶動傳動軟軸實現。電機旋轉過程中產生水平方向的水平力和垂直方向的垂直力，水平力與垂直力合為合力。在合力的作用下，治療頭作用于患者身體表面，產生定向推擠治療力，這種治療力會將患者體內的結石順著其方向排出體外。

2 技術指標

排石儀系統具體性能指標如下 ：

(1) 正常工作條件

①環境溫度 ：0 ～ 40 ℃；

②電源 ：AC 220 V ；

③輸入功率 ：150 VA。

(2) 頻率范圍

10～60Hz（600～3600r/min），頻率可調，步距為 1Hz。

(3) 定時時間

1 ～ 60 min 可調，步距為 1 min。

根據本次設計的任務書，主要實現的功能如下 ：

(1) 驅動 100W 直流電機，附加軟軸達到振動效果 ；

(2) 搭建人機交互界面，使用液晶顯示屏顯示振動頻率和定時時間，采用 1 個發光二極管顯示排石儀運作狀態 ；

(3) 使用蜂鳴器構成報警電路，工作異常和工作結束時蜂鳴器報警 ；

(4) 觸摸屏設置 5個按鍵，分別為工作啟動按鍵、頻率增加按鍵、頻率減小按鍵、定時時間增加按鍵、定時時間減小按鍵 ；

(5) 根據要求輸出不同占空比的 PWM波控制 MOS管， 從而控制電機轉速 ；

(6) 采用光碼盤測量轉速，采用 PID 算法實現系統閉環， 達到預期振動頻率 ；

(7) 系統工作穩定。

3 系統方案設計

3.1 系統方案選擇

方案一 ：使用 FPGA 作為排石儀系統的主控芯片，其具有如下優點 ：

FPGA運行速度快，其內部集成了鎖相環，在高速場合優勢明顯 ；

FPGA管腳多，具有豐富的 I/O資源，容易實現大規模系統 ；

FPGA內部程序并行運行，工作效率高。

方案二 ：使用 DSP 作為排石儀的主控芯片。DSP 芯片內部采用程序和數據分開的哈佛結構，具有專門的硬件乘法器，廣泛采用流水線操作，提供特殊的 DSP 指令，可用來快速實現各種數字信號處理算法。

方案三 ：使用單片機作為排石儀的主控芯片。單片機作為使用最普及的微控制器，具有成本低、外設資源多和學習資料豐富等特點。

排石儀系統規模較小，僅需控制系統工作時間與 PWM波占空比，通過捕獲電平變化的方式測量電機轉速，采用數碼管和按鍵顯示控制系統狀態，并加入簡單的 PID 算法。本文設計無需使用速度較快、運行效率高的 FPGA，也無需使用具備硬件乘法器、提供數字信號處理指令的 DSP，單片機即可滿足需求。單片機的定時器可滿足定時和輸出 PWM 的需求，外部中斷可滿足捕獲電平的需求，普通 I/O 口即可控制數碼管及實現按鍵掃描。因此，本文設計選用單片機作為主控芯片。

3.2 系統總體設計

基于單片機的多頻振動排石儀控制系統主要由四個模塊構成，分別為人機交互模塊（包括觸摸屏控制與液晶屏顯示），無線傳輸模塊，輸出控制模塊，轉速檢測模塊和直流電機模塊。人機交互模塊用于顯示工作狀態，輸出控制模塊用于控制電機轉速，轉速檢測模塊用于測量電機的實時速度，直流電機模塊用于產生振動。儀器的硬件框圖如圖 2 所示。

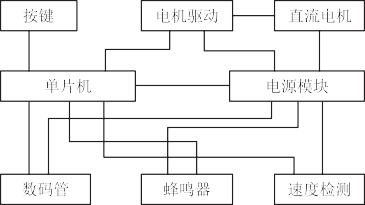

圖 2 硬件框圖

單片機用以控制電機驅動、觸摸屏、液晶顯示屏、蜂鳴器和速度檢測模塊。

本次設計需要用到如下四路電源 ：

第一路為直流電機驅動電源，因需要滿足較高的振動頻率，所以選用的電機功率相對較大，本文系統將 220V 電壓整流得到直流驅動電壓 ；

第二路為 MOS柵極驅動電源，選用 12V電壓 ；

第三路為數碼管與光電對管的電源，電壓為 5V；

最后一路電源為 3.3V，為單片機和蜂鳴器供電。

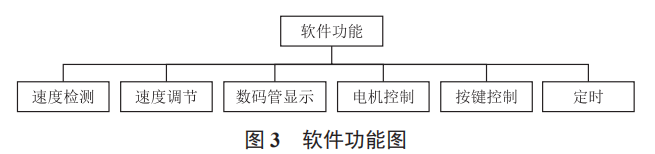

方案的軟件功能圖如圖 3 所示。

由系統總體設計方案與硬件設計可知，本文系統需要用到液晶屏顯示系統的振動頻率與定時時間 ；需要用觸摸屏控制的五個按鍵來調整振動頻率、定時時間與系統狀態 ；需要對系統進行 0 ～ 60 min 的定時 ；需要實時檢測直流電動機的轉動速度 ；需要使用 PID 增量式算法對電機轉速加以控制， 使其達到期望值 ；需要使用蜂鳴器對系統狀態報警。

排石儀系統涉及的程序包括觸摸屏控制、速度檢測、液晶屏顯示、治療時間設置（定時器服務子程序）和速度控制（PWM 輸出定時器服務子程序）。為了使程序便于閱讀且條理清晰，在設計過程中將主程序結構中的子程序?qū)懭敫?.c 文件中，以便在主程序里加以調用。

3.3 方案主要器件選型

3.3.1 單片機的選型

設計中需要用到的 I/O 口包括液晶屏控制（8 個），無線傳輸模塊（8 個），蜂鳴器報警（1 個），LED 狀態顯示（1 個），測速（1 個）和 PWM 波輸出（1 個）。另外需要定時器中斷，外部中斷等資源。根據這種情況，設計選用 64 引腳的STM32F103RCT6。STM32 系列單片機基于 ARM Cortex-M 內核，具有性能高、成本低和功耗低等特點 [6]。這款芯片在電子行業應用廣泛，且學習資源豐富，可快速上手。

3.3.2 直流電機的選型

根據治療力的大小，本文設計確定所用電機轉速應小于 4 000 r/min。由于在電源方案中，直流電機供電電壓由 220V 交流電壓整流而來，所以直流電機額定電壓不應過小（大于100V）。另外，根據其供電電流的限制，電機的額定電流不應過大（小于 3A）。根據上述要求，本文設計確定所用電機型號為 70ZYT60。該永磁直流電機的額定電壓為 110V，額定電流為 1.3A，額定功率為 100W，最高轉速為 3600r/min。

4 結語

完成硬件搭建與程序下載后， 液晶屏可正常顯示10 ～ 60 Hz 的振動頻率 ；排石儀系統可實現 1 ～ 60 min 的定時時間控制 ；可通過觸摸屏按鍵控制系統振動頻率加減， 步距為 1 Hz ；可通過觸摸屏按鍵控制系統定時時間，步距為

1 min ；可通過觸摸屏上的開關按鈕控制系統的啟動和停止 ；可通過測速模塊檢測轉速并通過 PID調節速度，使其振動頻 率穩定 ；可及時報警 ；可通過藍牙模塊實現無線數據的收發。
