引言

目前大家比較熟悉的網絡搜索引擎技術，大多是基于文字的檢索。不論是文章的查詢、圖片的搜索、音樂的查找甚至視頻的檢索，都是通過文字以及關鍵詞的描述或者標引實現的。對于關鍵詞的文字捜索其缺點在于對多媒體信息描述上,用文字描述難以避免主觀性。特別是在網絡購物中，在海量商品庫中通過關鍵詞的查找很難找到自己所需要的物品，因而基于圖像的捜索技術應運而生。

傳統的圖像捜索方法一般是由圖像處理軟件自動抽取圖像的顏色、形狀、紋理等特征，建立特征索引庫，用戶輸入要查找的物品圖像，就可以找出與之具有相近特征的圖像。本文從數學形態學的角度來提取圖像的關鍵形態特征，建立海量物品圖片（（含bmp、jpg、gif等靜態圖片格式）的形態骨架庫,以此簡化圖像搜索的關鍵內容，降低數據庫存儲量，提高匹配效率以及準確性。

1數學形態學的基本原理

數學形態學是一門建立在集論基礎上的學科，是幾何形態學分析和描述的有力工具，它摒棄了傳統的數值建模及分析的觀點，從集合的角度來刻畫和分析圖像，可以用來解決抑制噪聲、特征提取、邊緣檢測、圖像分割、形狀識別、紋理分析、圖像恢復與重建、圖像壓縮等圖像處理問題。數學形態學已在計算機視覺、信號處理與圖像分析、模式識別、計算方法與數據處理等方面得到了極為廣泛的應用。

數學形態學是以形態結構元素為基礎對圖像進行分析的數學工具。它的基本思想是用具有一定形態的結構元素去度量和提取圖像中的對應形狀，以達到對圖像分析和識別的目的。數學形態學的應用可以簡化圖像數據，保持它們基本的形狀特征，并除去不相干的結構，適合當前網絡搜索技術中對圖像內容搜索的需要。

數學形態學的基本運算主要有四個,包括腐蝕（Erosion）、膨脹(dilation)、開運算(openoperation),閉運算(closeoperation)。它們?cè)诙祱D像中和灰度圖像中各有特點。下面對這幾個算法的原理進行介紹，并給出實驗結果。

腐蝕(Erosion)

把結構元素B平移a后得到B[a],若B[a]包含于X,我們記下這個a點，所有滿足上述條件的a點組成的集合稱做X被B腐蝕的結果。用公式表示為：

E(X)={a\B[a\1X}=X!B

圖1所示是其腐蝕示意圖。

圖1腐蝕的示意圖

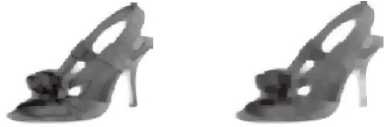

下面以鞋子圖像為例，給出如圖2所示的腐蝕結果，實際上也就是要捜索的鞋子示意圖(圖像大小136X136像素,BMP格式)。

(a)原始圖片腐蝕圖片

圖2腐蝕結果

膨脹(dilation)

膨脹可以看做是腐蝕的對偶運算，其定義是：把結構元素B平移a后得到B[a]，若B[a]擊中X，我們記下這個a點,所有滿足上述條件的a點組成的集合稱做X被B膨脹的結果。用公式表示為：

圖3所示是其膨脹原理與結果示意圖。

圖3膨脹原理與結果示意圖

開運算(openoperation)

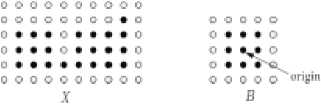

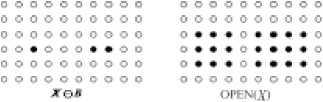

先腐蝕后膨脹稱為開運算，如圖4所示。上面的兩幅圖中的左邊是被處理的圖像X(二值圖像，這里主要針對的是黑點)，右邊是結構元素B；下面的兩幅圖中的左邊是腐蝕后的結果，右邊是在此基礎上膨脹的結果?？梢钥吹?，原圖經過開運算后，一些孤立的小點被去掉了。

圖4開運算示意圖

一般來說，開運算能夠去除孤立的小點、毛刺和小橋(即連通兩塊區域的小點)，而總的位置和形狀不變，這就是開運算的作用。

閉運算(closeoperation)

先膨脹后腐蝕稱為閉運算，如圖5所示。圖5中上面的兩幅圖中，左邊是被處理的圖像X(二值圖像，我們針對的是黑點)，右邊是結構元素B；下面的兩幅圖中，左邊是膨脹后的結果，右邊是在此基礎上腐蝕的結果可以看到。可見，原圖經過閉運算后，斷裂的地方被彌合了。

圖5閉運算

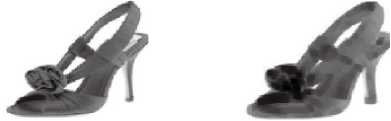

一般來說，閉運算能夠填平小湖(即小孔)，彌合小裂縫,而總的位置和形狀不變。這就是閉運算的作用。圖6展示了二值圖和灰度圖利用圓盤狀結構元素進行閉運算的結果。

(a)開運算閉運算

圖6運算結果

1.5擊中擊不中變換HMT(Hit-MissTransform)

將形態學運算推廣到更為一般的情況，實際上就演變?yōu)闂l件嚴格的模板匹配。這時結構元素不僅含有物體點，而且

還含有背景點，只有當結構元素與所對應的區域完全符合時,才作為結果輸出到輸出圖像。

設A是被研究的對象，3是結構元素，而且B由兩個不相交的部分B1和B2組成，即：

B=BiU&Bi+B2=0

于是,A被B擊中的定義為：

A7B={a\Bi[a\3A且壓[a]3Ac,

A7B=(A!Bi)n(Ac!B2)

因此，我們可以考慮將其作為一個整體結構元素:B=BiUB2,Bi+B2=0。當B在圖像A上移動時，在當前位置a,只有當B[a]與A和A的補集均相交，且其子集B1[a]含于A，B2[a]含于A時才能保留下來。所以選擇適當?shù)腂1和B2后，HM變換實際上提取了A的特定于結構元素對BB2)的邊緣幾何結構信息。如圖7所示，圖7中的右下圖為采用約束灰度進行擊中擊不中變換的效果圖。

圖7擊中擊不中示意圖

2圖像的細化與骨骼提取

2.1圖像的細化(Thinning)

細化可以由腐蝕分兩步實施完成，以免分裂物體。第一步是一個正常的腐蝕，但它是有條件的，就是那些被標為可除去的像素點并不立即消去。在第二步中，只將那些消除后并不破壞連通性的點消除，否則保留。每一步都是一個3X3鄰域運算，圖8所示是常用的八個方向結構元素。

圖8八個方向結構

第二步可以根據待消除點的八個相鄰點的情況查表來判斷是否刪除，圖9所示是相鄰點的情況示意圖。

圖9相鄰點情況表

判定是否可刪的依據可以從以下幾種進行考慮：①內部

點不能刪除；②孤立點不能刪除；③直線端點不能刪除；④如

/18物聯網技術2013年/第11期果P是邊界點，去掉P后，如果連通分量不增加，則P可以刪除。

2.2骨架提取(Skeletonization)

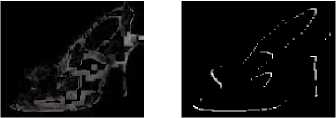

一個與細化有關的運算是抽骨架，也稱為中軸變換(Medialaxistransform)?中軸是所有與物體在兩個或更多非鄰接邊界點處相切的圓心的軌跡。但抽骨架很少通過在物體內擬合圓來實現。中軸可設想成按如下方式形成。想象一片與物體形狀相同的草，沿其外圍各點同時點火。當火勢向內蔓延,向前推進的火線相遇處各點的軌跡就是中軸。圖10所示是圖像細化與骨架提取示意圖。

抽骨架的實現與細化相似，可采用一個兩步有條件腐蝕實現，但是與細化的不同在于拐角處，骨架延伸到邊界。

(a)二值細化骨架提取

圖10圖像細化與骨架提取

3骨架數據庫建立與搜索結果比較

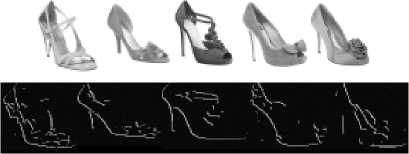

本文采用形態變換骨架提取算法，并以女式高跟鞋為例來建立女式高跟鞋有關的形態數據庫，以數據庫查詢搜索方式模擬網絡搜索引擎，通過形態配準的相似率來搜索最接近的鞋子，并以相似率進行排序，按相似程度的高低按序輸出,圖11所示是其實驗結果圖。

圖11圖像形態骨骼提取數據庫建立

通過與傳統的圖像相似度進行比較，在檢索速度、相似度以及數據壓縮等各個指標進行實驗，得出如表1所列的實驗數據。

表1實驗數據表

由以上實驗可以看出，基于形態骨骼提取的圖像檢索算法在檢索速度上要比傳統的基于圖像結構的捜索快50%,其相似配準率的準確性要優于5%,另外，在數據存儲的時候其壓縮率要比普通的靜態圖像數據存儲格式要高30%以上。

4結語

基于形態骨骼提取的圖像捜索方法在物品顏色的檢索方面具有先天的不足，但是相較于傳統的文字關鍵詞捜索而言,本文提出的圖像捜索方法具有更加直觀和實用的特點，通過數學形態特征提取建立特征索引庫，用戶只需將要查找的圖像的大致特征描述出來，就可以找出與之具有相近特征的圖像，檢索效率快，匹配的準確性高，可廣泛應用網絡購物、刑事偵測、夕卜觀檢索、特定物品搜索以及基于圖像內容的搜索引擎技術領域。
