引 言

基于遠程的智能照明和控制技術已被廣泛應用于民用、工農業等領域 [1-5]。有學者發表了基于 WiFi 的家用智能照明控制系統設計 [1]、一種基于物聯網的樓宇監控和管理系統 [2]、一種遠程 LED 照明監控系統的設計 [3]、基于 ARM 的城市照明智能監控網絡網關設計 [4]、農業節水灌溉遠程監控系統的設計與實現 [5]。但以上系統都各有缺陷，部分具有遠程視頻監控功能卻沒有 LED 遠程控制功能 ；有的實現了 LED 遠程控制卻沒有視頻監控功能。

結合以上問題，本文提出了一種基于遠程控制、具有視頻實時監控、可調光照明、數據采集、設備控制的集成系統設計。

1 系統總體方案設計

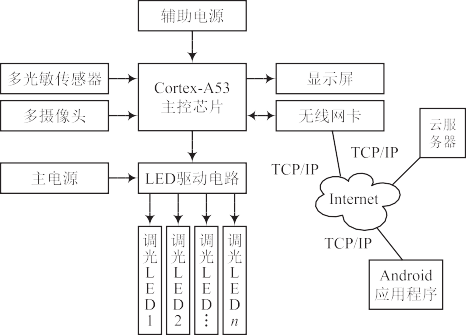

基于遠程監控和 LED 智能照明系統的總方案如圖 1 所示。系統主控芯片采用 ARM 公司設計生產的 Cortex-A53 芯片，外圍電路由電源、攝像頭、WiFi、傳感器、LED 驅動器和顯示屏組成。實現方法 ：將攝像頭采集的圖像，傳感器采集的 LED 照度和色溫數據通過串口與主控芯片通信，主控芯片內置網卡并與 Internet 相連，實現廣域網通信，將數據傳送到服務器，供客服端訪問和下載歷史數據 ；客服端利用 Android 系統開發 APP 應用程序連接云服務器，實現監控功能。

2 軟件設計

系統軟件設計主要分為 2 部分，分別為 H.264 視頻編碼設計和客服端 APP 應用程序開發設計。

圖 1 監控和 LED 智能控制系統總體方案

2.1 H.264視頻編碼設計

視頻壓縮算法的主流方案包括 MPEG，WMV，AVS 和H.26X 系列算法。MPEG 的主要缺點是占用內存資源大、圖像動態變化大時，畫面采集容易丟幀。WMV 編碼方式為非開放性，時延較大，且此編碼方式只適用于 Windows 操作系統。AVS 編碼方式設計難度大，開發周期長，成本偏高。H.26X 相對來說具有壓縮比高、圖像質量高等特點，適用較低寬帶上的圖像傳輸。綜上考慮，本次采用最新的 H.26X 系列的H.264 進行視頻編碼。H.264 視頻編碼主要步驟 ：首先輸入視頻預測編碼，之后再變換編碼、量化處理、熵編碼，最后在通信設備上傳輸視頻。

2.1.1 H.264編碼設計

系統采用變換和預測的混合編碼法。在圖 2 中，輸入幀或者場 Fn 以宏塊為單位被編碼器處理。如果采用幀間預測編碼，其預測值 PRED 是由當前片中已編碼的參考圖像經運動補償（MC）后得到，其中參考圖像 F'n-1 表示預測值PRED 和當前塊相減，產生一個殘差塊 Dn，經塊變換、量化處理后產生一組量化變換系數 X，再經熵編碼，與解碼所需的一些頭信息組成壓縮后的碼流，經 NAL（網絡自適應層）供傳輸和存儲用。

2.1.2 H.264解碼設計

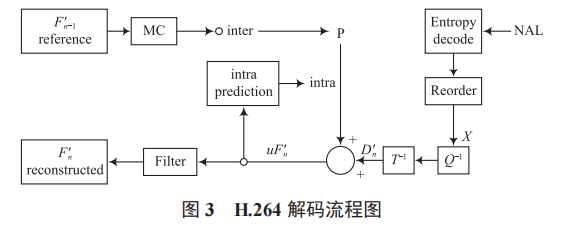

在圖 3 中，將編碼器 NAL 輸出的 H.264 比特流經熵解碼得到量化后的一組變換系數 X，再經反量化、反變換，得到殘差 Dn。利用從該比特流中解碼出的頭信息，解碼器即可產生一個預測塊 PRED，它和編碼器中的原始 PRED 相同。該解碼器產生的 PRED 與殘差 D'n相加，就得到了 uFn'，經濾波后得到解碼輸出圖像 F'n。

2.2 客服端 APP應用程序開發設計

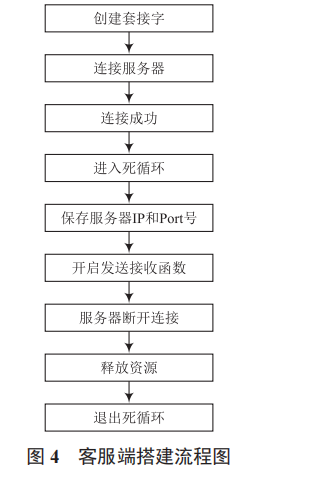

客服端控制系統設計是監控控制系統的核心，考慮該系統的可拓展性和功能性，選擇在 Android 系統進行客服端的開發和設計。客服端搭建流程 ：創建套接字、連接服務器、判斷是否連接成功，是則進入死循環，保存服務器 IP 和端口號，開啟發送接收函數，檢測服務器是否斷開連接，是則釋放資源、退出死循環，具體如圖 4 所示。

3 實驗結果和分析

3.1 UI設計平面和操作界面測試

UI 注冊和登錄界面如圖 5 所示。注冊賬號為手機電話號碼，密碼按照用戶指定的進行設置。登錄賬號為用戶注冊手機號碼，密碼為設置密碼，其中還配置有用戶忘記密碼可重設密碼功能。

圖 5 APP 登錄界面

3.2 監控畫面測試結果

客服端登錄 APP 成功之后，用戶主界面窗口如圖 6 所示。

圖 6 用戶主界面窗口

用戶可進入文件管理設置界面下載圖片或視頻，如圖 7 所示。圖片和視頻下載完畢后可進行視頻回放，視頻保留了記錄時間，可隨意拖動進度條跳轉觀看。

圖 7 視頻回放界面

3.3 樣機成品

樣品經過燒寫程序，組裝套件，最終制作出基于遠程LED 監控和控制 LED 照明系統裝置，如圖 8 所示。該樣品具有遠程監控和控制 LED 照明的功能，并能及時回看監控記錄，對于農業、牧業以及醫療研究具有重要意義。

圖 8 樣機展示

4 結 語

基于監控系統和控制 LED 照明系統設計的研究，在局域網之間通信和廣域網通信的基礎上，實現了視頻監控功能，且該系統監控與控制裝置被整合為同一整體，便于移植和二次開發。隨著 AI 技術的發展，該系統可以被應用到人工智能化場景，如動物的 24 小時監控實驗，以及農業領域利用圖像識別技術檢測植物生長情況，對害蟲進行分類和對農藥進行分量處理的遠程控制。綜上所述，該系統的設計具有良好的應用場景和實際意義。
