0 引 言

隨著物聯網技術日趨成熟，物聯網已被廣泛應用在醫療、交通與物流、能源與公用事業、零售業等領域 [1]。據思科公司（Cisco）思科視覺化網絡指數顯示，到 2022 年全球有超過半數設備和連接將會是機器對機器（M2M）的互聯，比2017 年增加 34%。智能音箱、固定設備、移動設備及其他物件的連接數將從 2017 年的 61 億增至 2022 年的 146 億 [2]?；ヂ?lián)設備的數量和類型越來越多，應用環境日趨復雜，實現資源有限或帶寬有限環境下的傳感器聯網和保證傳感數據的可靠傳輸成為物聯網技術應用應重點考慮的問題之一。

物聯網傳感節點作為物聯網和物理世界交互的邊界節點，負責信息的采集和簡單處理，與將數據傳輸?shù)綉脤舆M行數據分析和處理 [3]。傳感器節點的通信方式主要分為近距離通信和遠距離通信，傳感器節點之間一般采用短距離無線通信，如藍牙，ZigBee，WiFi等 ；傳感器與物聯網云服務器或應用服務器采用遠距離通信，如固網、移動網絡

（2G/3G/4G）、NB-IoT網絡等。無線網絡連接類型（WiFi、移動網絡）是主流?，F(xiàn)在越來越多的應用場合要求傳感器節點自帶接入網關，即支持物聯網網絡接入服務。由于傳感器節點資源有限，受 CPU處理能力、內存等限制，通常在LwIP協議棧上采用輕量級物聯網傳輸協議。目前，應用最廣泛的物聯網標準傳輸協議包括 MQTT、CoAP。MQTT是一種在 TCP/IP協議上的基于訂閱 /發布模式的輕量級傳輸協議， 適用于引入第三方云平臺的物聯網應用。CoAP 即約束應用協議，類似 HTTP，是一種文檔傳輸協議，也是一種基于請求 / 響應的客戶端 / 服務器端輕量級 UDP 傳輸協議，適合將物聯網應用嵌入到現有 Web 服務器中 [4]。

本文基于 ESP8266 WiFi 模塊和 MQTT 協議設計了一種低成本物聯網傳感節點，以 ESP8266 嵌入式處理器為核心，采用 AM2302 傳感器采集溫濕度數據，進行簡單處理后將傳感數據通過 MQTT 協議發布到百度天工物聯網云平臺IoTHub。數據采集中心采用 Visual C# 實現，能自動識別傳感節點和訂購傳感器的數據，可保存、處理和顯示傳感節點的溫濕度數據。數據采集中心可通過云平臺 IoTHub 下發命令，實現傳感器節點參數配置并讓傳感節點執行指定操作（打開/ 關閉繼電器）。傳感器節點性能可靠，擴展性強，通用性好。

1 系統總體結構

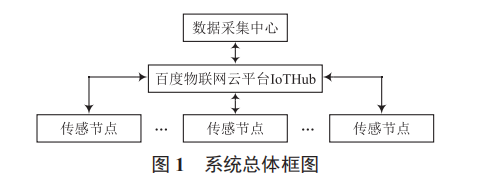

系統由傳感節點、數據采集中心和百度天工物聯網云平臺組成，如圖 1 所示。傳器節點由ESP8266 和 AM2302 構成， 實現溫濕度的采集和上報 ；數據采集中心基于 Visual C# 開發，實現傳感數據的接收、存儲、分析和顯示 ；百度天工物聯網云平臺 IoTHub 作為 MQTT 消息代理，負責主題訂閱管理、消息轉發和緩沖，實現傳感節點與數據采集中心的信息交互。傳感節點與數據采集中心的交互數據類型為 JSON 格式。

2 傳感節點設計

傳感節點負責采集感知對象相關信息，并通過相應的通信模塊將數據通過 MQTT 消息代理推送到遠端數據采集中心。

2.1 硬件設計

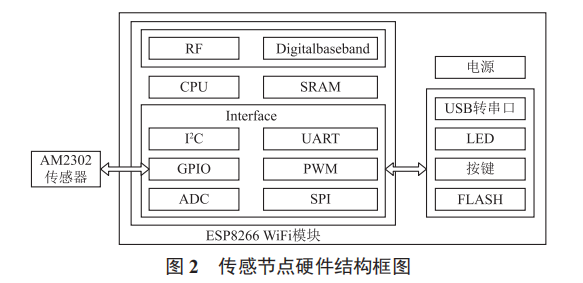

傳感節點以 ESP8266EX WiFi 模塊為核心，通過 I/O 外接傳感器 AM2302 及其他設備。傳感節點硬件框圖如圖 2 所示。

ESP8266 WiFi 模塊集成了一 ESP826EX 芯片和一 4 MB SPI FLASH，帶有 PCB WiFi 天線，支持三種 WiFi 工作模式（SoftAP，Station，SoftAP+Station）。ESP826EX 擁有完整的 WiFi 功能，內嵌 Tensilica’s L106 32 位內核處理器，CPU 時鐘速度為 80 MHz，最高可支持 160 MHz，集成片上 SRAM， 可獨立作為 MCU 并通過 I/O 外接傳感器實現物聯網應用。ESP8266 WiFi 模塊支持 IEEE802.11 b/g/n 無線標準與 IPv4， TCP/UDP/HTTP/MQTT 等協議 [5]。AM2302 是一款含有已校準數字信號輸出的溫濕度復合傳感器，它包括一個電容式感濕元件和一個高精度 NTC 測溫元件。AM2302 的溫度測量精度為 1 ℃，濕度測量精度在 5% 以內 [6]。AM2302 與ESP8266EX 通過單總線協議通信，占用一個 GPIO 端口。

2.2 軟件設計

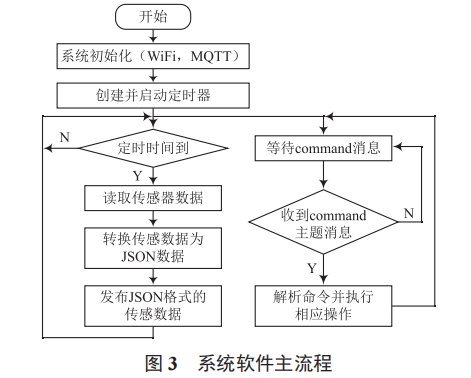

傳感節點軟件基于 NodeMCU 固件開發。NodeMCU 固件使用 Lua 腳本語言編程，在樂鑫 ESP8266 Non-OS SDK 上開發而來。NodeMCU 固件封裝了 ESP8266 硬件操作的應用編程接口函數 API，同時還提供 I2C，SPI，UART 等外設總線驅動函數及 OLED/TFT 顯示驅動、各種類型傳感器驅動、網絡協議庫（TCP/UDP，HTTP，MQTT 等），開發者無需了解底層硬件驅動即可快速開發應用。傳感節點程序主要通過數據采集模塊、MQTT 客戶端和網絡連接模塊實現。數據采集模塊負責定時讀取溫濕度數據 ；MQTT 客戶端負責維護與MQTT 消息代理 IoTHub 的連接、發布傳感數據、接收并響應數據采集中心的命令 ；網絡連接模塊負責 WiFi 連接。系統軟件主流程如圖 3 所示。

2.2.1 數據采集模塊

數據采集模塊創建了一個 tmr 定時器，周期調用 dht 庫的 read（）函數讀取溫濕度數據，再使用 string.format 函數將溫濕度數據轉換為 JSON 格式。讀取傳感器數據代碼 ：

pin = pin or 2

status，temp，humi，temp_dec，humi_dec = dht.read（pin）

將溫濕度轉換為 JSON 格式代碼 ：

topicmsg='{"reported" ：{"time" ："%d"，"temperature" ：%0.2f，

"humidity" ： %0.1f}}'

msg = string.format（topicmsg，rtctime.get（），temp，humi）

2.2.2 MQTT客戶端

傳感節點和數據采集中心基于訂購 / 發布機制的 MQTT 協議通信進行信息交互。傳感節點和數據采集中心作為MQTT 客戶端，百度 IoTHub 云平臺作為 MQTT 代理。消息的發布和訂購基于主題進行。MQTT 代理負責管理訂閱關系或緩存消息（保留標志為真的消息），將消息轉發給已訂閱主題的 MQTT 客戶端。為了實現傳感節點與數據采集中心的數據交互，兩者發布與訂閱的主題見表 1 所列。

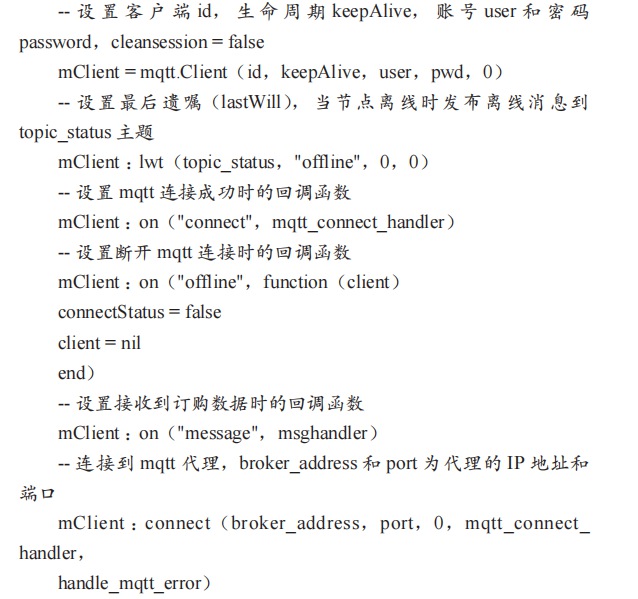

傳感節點 MQTT 客戶端初始化代碼如下 ：

msghandler 為訂購消息處理函數，用于解析和處理從數據采集中心收到的 JSON 格式數據。JSON 數據采用鍵 值對結構，key 可用來表示消息類型，value 為消息內容。JSON 格式數據用 sjson 模塊的 decode（）函數解析成 table 表格數據。傳感節點調用 publish 函數向某個主題發布消息， 語法 ：mqtt ：publish（topic，payload，qos，retain[，function（client）]）。topic 是發布的主題 ；payload 為將發布的消息 ；qos 為QoS 服務質量 ；0 表示只發送最多一次便可送達，1 表示至少一次可送達，2 表示一次便到達 ；Retain 為保留標志，指示服務端是否需要存儲當前消息 ；function（client） 為消息發布成功回調函數，在收到代理發布確認 PUBACK 消息后執行函數。

3 數據采集中心設計

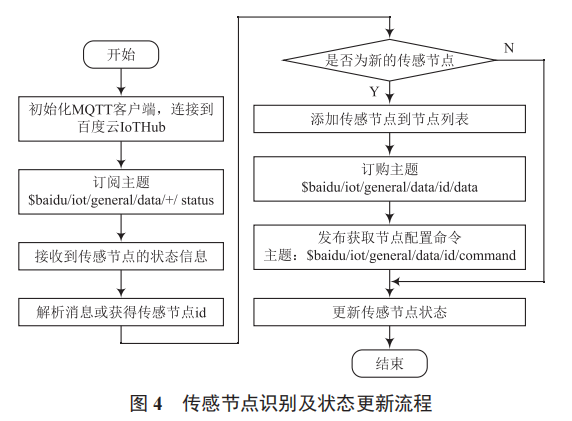

數據采集中心負責傳感節點的管理及傳感數據的顯示， 其中傳感節點管理包括節點自動識別、節點主題訂閱、節點控制等。數據采集中心與傳感節點通過 MQTT 協議的訂購 / 發布機制進行異步通信，兩者不必知道對方的 IP 地址，所有消息均通過 MQTT 消息代理轉發。數據采集中心識別傳感節點流程如圖 4 所示。傳感節點上線時向主題 $baidu/iot/ general/data/id/status 發布保留標志為真的消息“online”，離線時通過最后遺囑（Last Will）發布離線消息“offline”。數據采集中心連接到 MQTT 消息代理 IoTHub， 在訂閱主題$baidu/iot/general/data/+/status 后，會收到所有傳感節點的狀態消息，從消息主題解析出節點 ID（+ 通配符所對應的字段），如果是新節點，則先添加節點再更新狀態，否則直接更新節點狀態。

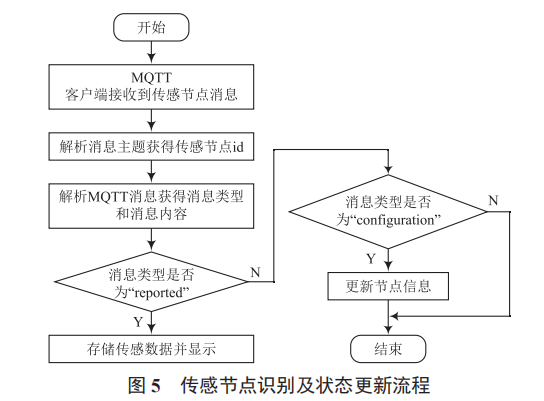

數據采集中心訂購傳感節點主題 $baidu/iot/general/data/ id/data 后， 當傳感節點向此主題發布消息時， 消息代理IoTHub 將會把消息轉發給數據采集中心。數據采集中心收到傳感節點數據后，解析 JSON 格式消息獲得消息的數據類型。如果是傳感數據，則存儲后顯示 ；如果是傳感節點配置信息，則存儲到節點信息。信息處理流程如圖 5 所示。

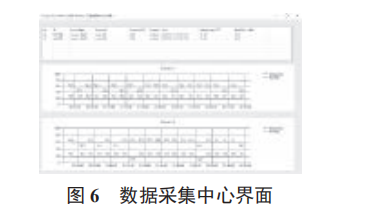

數據采集中心界面如圖 6 所示。界面上部分顯示節點列表及最新的節點傳感數據，下部分顯示節點數據曲線圖。

4 結 語

本文設計了基于 MQTT 協議的物聯網傳感節點，采用ESP8266WiFi 模塊 + 傳感器采集數據與 NodeMCU 物聯網平臺的 MQTT 模塊實現傳感節點與數據采集中心交互，數據采集中心采用 Visual C# + MQTTnet 庫實現傳感節點的自動識別與控制、傳感節點數據的存儲與顯示。系統運行穩定，擴展性強，搭配不同傳感器就能實現特定的物聯網傳感節點。
