引言

各行各業尤其是工農業生產、環境監測等領域，都對無線數字監測系統提出了極大的需求和更高的要求。無線傳感網的迅速發展并逐漸走向成熟，使得這一需求得到了較好的滿足?；赯igBee技術的無線傳感網具有自組織、低功耗、以數據為中心、抗毀性強和無需架設網絡設施等優勢，可以在外界環境十分惡劣的條件下，完成其他監測手段無法完成的任務，代表了數字監測的一個新的發展方向。本文以TI公司的CC2530和zstack協議棧為平臺，給出了基于ZigBee技術的溫度及光照度無線傳感器網絡的設計方法。

1系統總體設計

本文設計的基于ZigBee技術的無線傳感器網絡由一個協調器節點、若干路由節點和眾多傳感節點組成，圖1所示是其系統總體結構。其中,傳感節點負責對環境溫度等數據的監測,然后通過路由節點以多跳方式將數據發送給協調器節點，協調器節點負責將數據上報給監測中心PC機。

圖1系統總體結構

2節點硬件設計

根據節點在系統中的應用不同，可分為傳感節點、路由節點和協調器節點。各節點的功能不盡相同，可分為數據采集、數據處理、無線通信、能量供應和串口通信等功能。各功能模塊采用模塊化的方法設計，這樣可以實現各模塊的并行設計、調試，縮短開發周期，同時也便于后期更換和擴展傳感器,從而方便后期維護或移植到其他監測領域。

2.1ZigBee模塊

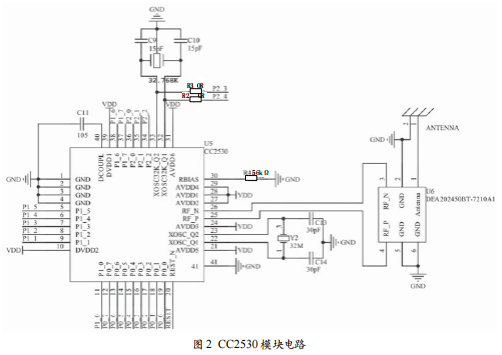

本設計中的各節點選用CC2530芯片作為ZigBee模塊,實現數據處理及ZigBee無線通信功能。CC2530內部集成了一個高性能2.4GHz射頻收發器和一個增強型8051微處理器,最大256KB可編程FLASH、8KB的RAM并提供了一套廣泛的外設集，為2.4GIEEE802.15.4和ZigBee應用提供了一種SOC解決方案。該模塊的電路如圖2所示，圖2中包含了最小系統、射頻前端及I/O接口電路。

2.2數據采集模塊

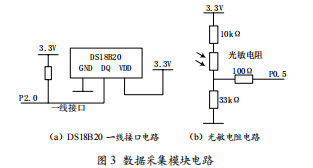

各傳感節點通過一線制數字溫度傳感器DS18B20和CDS光敏電阻5516對環境溫度、光照度進行數據采集，圖3所示是數據采集模塊電路圖。其中，DS18B20可實現－55～+125℃測量范圍及最高12位測溫分辨率，測溫精度可達±0.0625℃，供電電壓范圍為＋3～＋5.5V[3]。本設計中供電電壓選擇來自LD1117穩壓芯片的＋3.3V輸出，數據線DQ和CC2530芯片的P2.0相連實現一線接口，如圖3（a）所示。5516光敏電阻的亮電阻為5～10kΩ，暗電阻為500kΩ，電路如圖3（b）所示，輸出電壓為0～2V，送至P0.5進行AD轉換。

3節點軟件設計

節點軟件是在TI公司的ZigBee協議棧——Z-stack基礎上開發設計的。該協議棧支持ZigBee網絡的建立和加入、自組網、多跳傳輸和動態網絡拓撲。

3.1Z-stack協議棧的運行機制

OSAL是TI公司開發的用于Z-Stack協議棧的一個輪轉查詢式的操作系統。OSAL把優先級放在最重要的地位，優先級高的任務中的所有事件都具有很高的優先級，只要優先級高的任務有事件沒有處理完，就一直處理，直到所有事件都得到處理，才去查詢下一個任務的事件。另外，即使當前在處理的任務中有兩個以上事件等待處理，處理完一件后，也要回頭再去查詢優先級更高的任務。只有在優先級更高的任務沒有事件要處理的情況下，才會處理原來任務優先級第二高的事件。如果此時發現優先級高的任務有了新的事件要處理，則立刻處理該事件。通過這種調度方式，就賦予了優先級高的任務最大的權利，盡可能保證高優先級任務的每一個事件都能得到最及時的處理。

3.2ZigBee網絡的組網過程

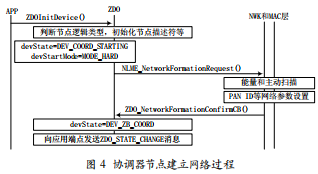

ZigBee網絡的組網過程包括網絡建立和加入網絡兩個方面，該部分是通過Z-Stack協議棧各層之間的原語通信實現的。協調器節點負責網絡的參數配置和建立，應用層通過ZDO層調用網絡層函數NLME_NetworkFormationRequest（），在指定信道上進行主動掃描，即發送MAC層信標請求命令，探測該信道上已存在的網絡；然后網絡層根據主動掃描結果，設置PANID，網絡地址，擴展PANID等參數；最后通知各應用端點一個新的ZigBee網絡已經建立起來了。其網絡建立過程如圖4所示。

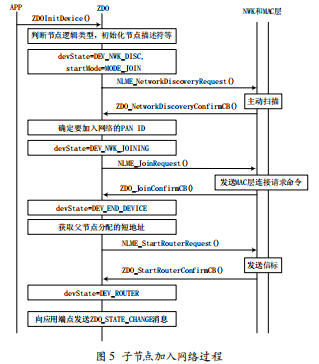

加入網絡有多種方式，通過連接來加入網絡，重新加入網絡，孤立點加入網絡，預先配置加入網絡等。子節點通過連接方式加入網絡的過程圖如圖5所示。

子節點應用層通過ZDO層調用網絡層函數NLMENetworkDiscoveryRequest(),在指定信道上進行主動掃描,然后監聽一段時間看是否收到信標。通過多次發送MAC層信標請求命令，子節點可以知道周圍已存在網絡的有關信息，從而確定要加入網絡的PANID,然后通過NLME_JoinRequest()函數向要加入的節點發送MAC層連接請求命令。如果收到成功的MAC層連接響應命令，則可獲取父節點所分配的網絡地址。如果子節點是終端節點，則憫絡加入過程到此完成。而如果子節點是路由節點，則子節點還需通過NLME.

StartRouterRequestO函數啟動路由器。無論子節點是傳感節點還是路由節點最后都要將加入網絡的結果通知各應用端點。

協調器和路由器節點可以通過NLME_PermitJoiningRequest()函數決定是否允許子節點加入到自己的網絡，這樣可以方便地控制子節點加入到指定的一個路由節點中，從而實現多跳組網。

3.3數據采集程序設計

采用DS18B20作為測溫元件，其硬件電路相當簡單，但對于單片機來說，為獲取一次溫度數據，需要先對其執行復位操作，發送ROM命令和RAM命令操作，啟動溫度的轉換；等待溫度轉換完成后，再重復執行上述三步操作，才能實現溫度的讀取。根據DS18B20配置寄存器的不同，可分為9、10、11和12位的分辨率，所需轉換時間最小為93.75ms，最大為750ms。也就是說，在啟動溫度轉換后，必須等待較長的時間才能進行溫度的讀取操作。為了避免無謂的等待，本設計中將溫度的測量分為兩個事件：溫度的“轉換”和“讀取”事件。溫度采集時，可以設置一個“轉換”事件定時器。在處理“轉換”事件時，先向DS18B20發送溫度轉換命令，緊接著設置一個“讀取”事件定時器，然后返回OSAL處理其他事件，從而保證系統能及時地響應其他事件。在處理“讀取”事件時，只需要直接讀取溫度，然后再次設置“轉換”事件定時器，實現周期性數據采集。溫度傳感器的“轉換”和“讀取”事件處理流程如圖6所示。

4實驗結果分析

4.1組網實驗

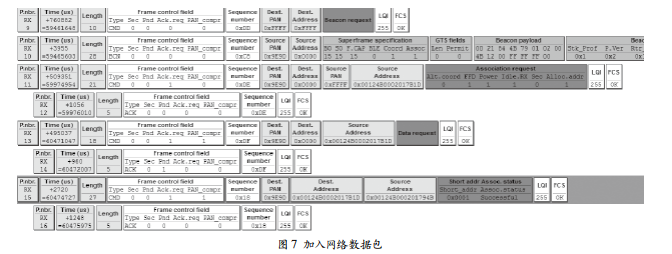

組網測試時，通過TI公司的CC2531UDUSBDONGLE和SmartRFPacket_Sniffer軟件對空中無線數據包進行抓包分析。子節點加入網絡過程中所抓到的數據包如圖7所示。子節點（IEEE地址為0x00124B0002017B1D）先發出一個MAC層信標請求命令，接著協調器節點（網絡地址為0x0000）發出了一個信標幀作為響應。然后，子節點又發出一個MAC層連接請求命令，接著協調器節點返回一個應答幀。最后，子節點向協調器節點發送一個MAC層數據請求命令，接著協調器節點發出一個MAC層連接響應命令作為響應，為子節點分配一個網絡地址0x0001。通過數據包圖可見子節點已成功加入網絡。4.2數據采集實驗

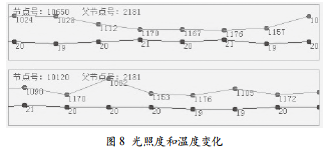

實驗中，設定各傳感節點每隔2s進行一次數據采集，然后將采集數據經過路由節點發送至協調器，協調器通過RS232串口將數據上傳給PC機，最終顯示的采集數據如圖8所示。圖8中的采集數據分別是節點號為10650和10120的2個傳感節點通過路由節點2181（父節點）發送至協調器的。實驗時人工測量溫度值為20.3℃，與采集到的數據基本吻合。

5結語

基于ZigBee技術的無線傳感網可以較好滿足各行各業對無線數字監測的需求。本文以CC2530和Z-stack協議棧為平臺，組建了一個多跳ZigBee網絡，實現對環境溫度、光照度等數據的無線監測。實驗結果表明，本設計多跳組網成功，數據采集結果正確。
