引 言

近年來，我國多省份發生霧霾天氣，北京、南京、重慶等城市霧霾污染情況尤為嚴重，持續的霧霾天氣容易造成嚴重的交通事故，并為人們的日常學習、生活帶來巨大的影響， 嚴重者甚至會影響身體健康 [1]。針對以上問題，目前研發的相關檢測儀器包括 HANDHELA3016IAQ空氣質量 PM2.5 檢測儀、博華康生 PM2.5檢測儀、博朗通空氣檢測儀、漢王霾表空氣檢測儀、貝立特測試儀器、MC 妙創多功能空氣檢測儀等，但通過對比以上空氣檢測儀器，發現多數產品價格偏高，交互數據遠程可視化傳輸差，部分產品甚至需要生產廠商或者專業技術人員進行操作，導致普及性較差，無法滿足用戶需求 [2-5]。

1 總體設計

系統包括 MCU 處理器模塊、電源模塊、傳感器、串口藍牙模塊、ESP8266 串口 WiFi 模塊及 LCD1602 顯示屏模塊， 結構如圖 1 所示。以單片機為主控，夏普光學粉塵傳感器檢測的數據通過串口傳輸給單片機，單片機處理后經 LCD1602 顯示并通過 WiFi 將數據傳輸至手機 APP，由手機 APP 進行處理顯示。

圖 1 系統設計結構圖

2 硬件設計

系統主要包括電源座模塊、ESP8266 串口 WiFi 模塊、LCD1602 顯示屏模塊、夏普光學粉塵傳感器模塊、串口藍牙模塊，設計的儀器實物如圖 2 所示。將一個紅外發光二極管和光電晶體管通過對角布置，以檢測空氣中的灰塵反射光，從而更好地使夏普光學粉塵傳感器模塊檢測當前環境中PM2.5 的含量，傳感器通過杜邦線與單片機相連，使單片機能夠控制顯示屏顯示當前環境的 PM2.5 數值，同時將數值通過 ESP8266 串口 WiFi 模塊傳遞到事先設計的用戶 APP 上。

圖 2 設計實物

2.1 WiFi模塊的選取

ESP8266是 Ai-Thinker公司推出的一款無線 WiFi模塊， 可與單片機通過串口通信， 利用 WiFi傳輸數據， 并通過UART接口由 Arduino發送 AT命令控制其功能 [6]。ESP8266 有兩種工作模式，分別是 Station模式以及 AP模式，Station 模式用來連接無線路由器進行工作 ；AP模式則將 ESP8266 作為熱點由手機連接（或無線路由器）進行工作。筆者采取AP模式實現遠程傳輸功能。

2.2 傳感器的選取

夏普光學粉塵傳感器（GP2Y1014AU0F）檢測極細顆粒的效果較好，如香煙煙霧等，它是常用的空氣凈化器系統。該傳感器具有極低的電流消耗（最大 20mA），可搭載高達 DC7V的傳感器。輸出的模擬電壓正比于所測得的粉塵濃度， 敏感性為 0.5V/0.1mg/m3。

2.3 電路

設計電路分為如下兩部分 ：

(1) 用來檢測外界 PM2.5 含量值的檢測電路 ；

(2) 通過 WiFi傳輸數據給用戶并將數值顯示在數字型液晶顯示屏的顯示電路。

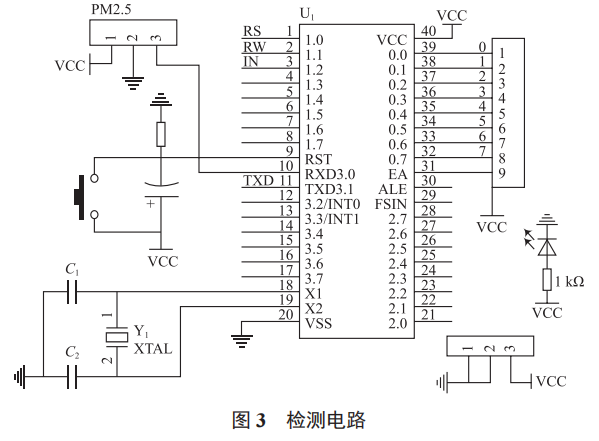

檢測電路主要由電源插座、傳感器、單片機構成，如圖 3 所示。

3 軟件設計

移動客戶端的主要功能是顯示來自單片機的實時數據 [7-10]。移動用戶端的 APP 可用于實現遠程監測，通過手機及儀器，用戶可以采集各環境中的 PM2.5 數值而無需在場所安裝固定設備來觀察采集。手機 APP 頁面可實時顯示 PM2.5 數值的變化，使得儀器具有較高的實用價值。

客戶端基于 Android 操作系統實現，通過搭建Eclipse 軟件開發環境來實現用戶對系統的界面功能。在 Android 平臺搭建客戶端 APP，為用戶提供便捷的數據獲取途徑，不僅能夠?qū)崿F(xiàn)基于 WiFi 的實時數據采集，也可以為用戶后期啟?？諝鈨艋O(shè)備提供實時依據。

4 數據采集分析

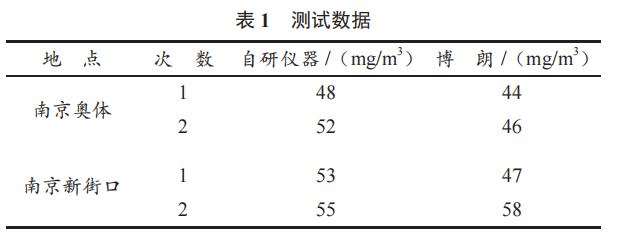

儀器通過單片機技術，結合交互數據遠程傳輸算法實現了數據的實時準確傳輸，將 PM2.5 濃度數據通過 WiFi 傳輸?shù)绞謾C APP。通過對前端平臺地址的設置，可以正確讀入實時的 PM2.5 檢測數值，達到實時監測的目的，系統相對比較簡潔，能夠滿足用戶實時監測的需求。采用自研儀器與市面應用較多的博朗公司的檢測儀，分別采集了某日南京奧體監測站點的 PM2.5 數據，見表 1 所列。

通過相關調研得到當天南京奧體監測站點 PM2.5 數值為49 mg/m3，自研儀器平均誤差為 2%，且在 49 mg/m3上下浮動。通過數據比對，發現自研儀器的測量更加準確，數值波動較小，同理儀器也可在其他場所進行檢測。

5 結 語

筆者采取了一種通過以 STC89C52 單片機為控制核心、多種模塊及手機 APP 結合來實現遠程檢測與傳輸 PM2.5 數值功能的檢測儀器，儀器經調試后能夠?qū)崿F(xiàn)對 PM2.5 濃度的實時檢測及數據傳輸，可靈活應用于各個領域和普通家庭用戶。該儀器測量變化波動小，誤差小，比較接近實際情況， 能夠為檢測日常環境中 PM2.5 的含量提供方便。本設計具有較強的數據遠程可視化傳輸能力，制作成本低 ；監測儀除本身帶液晶顯示外，還可將所測參數送至智能手機等移動終端， 方便對數據進行存儲、查詢，顯示方式可隨界面設計和功能設計而變化，具有多樣化、個性化等特征。
