引言

電荷耦合器件(ChargeCoupledDevices，CCD)以電荷轉移為核心，是一種使用非常廣泛的固體圖像傳感器，它是以電荷包的形式存儲和傳遞信息的半導體表面器件，是在MOS(MetalOxideSemiconductor)結構存儲器的基礎上發展起來的。當對CCD施加特定的時序脈沖時，其存儲的電荷可在CCD內部作定向傳輸而實現自掃描。由于它具有光電轉換、信息存儲和延時功能、而且集成度高、功耗小、所以廣泛應用于圖像拍攝、無接觸攝影測量、光學字符識別的領域中。

1系統總體介紹

本設計以DSP芯片為核心，結合單片機AT89S52控制CCD驅動脈沖信號的產生，A/D轉換以及數據存儲電路的數據讀入與讀出，其系統總體框圖如圖1所示。

圖1系統總體框圖

2CCD驅動電路設計

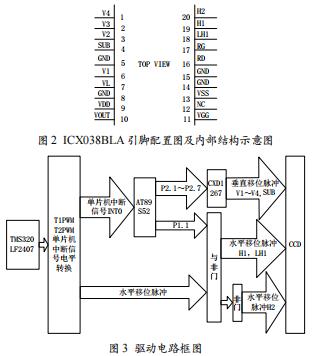

本系統采用的是SonyICX038BLA面陣CCD。圖2所示是ICX038BLA的引腳配置圖及內部結構示意圖。該CCD采用隔行轉移型圖像信息輸出方式，有效像素單元為768(H)X494(V),單個像素尺寸為8.4um(H)X9.8um(V)，具有靈敏度高、暗電流小、連續可調電子快門、水平移位寄存器+5V驅動等一系列優點。在此CCD驅動電路設計中主要考慮CCD水平移位驅動脈沖以及垂直移位脈沖的設計。驅動電路框圖如圖3所示。

2.1CCD水平移位驅動脈沖和復位脈沖

為了使系統正常工作，CCD的驅動脈沖信號應由DSP處理器產生。LF2407ADSP處理器的片內含有兩個事件管理模塊EVA和EVB，每個事件管理器包括通用定時器、比較單元等電路。

每個定時器都有自己的比較寄存器TxCMPR及其PWM輸出引腳TxPWM。定時器的值總是與相關的比較寄存器的值進行比較，當定時器的計數器的值與比較寄存器的值相等時，就產生了比較匹配。如果比較使能的話，相應引腳的輸出將發生跳變，且跳變的極性可由用戶通過軟件進行設置。利用片內事件管理器資源產生的脈沖控制信號，并經T1PWM、T2PWM的引腳輸出［%在此電路中，用單片機的P1.1口控制與非門從而靈活控制CCD輸出時間，來配合后續采集電路的工作。

2.2CCD垂直移位寄存器驅動脈沖

垂直移位脈沖信號SUB用來控制曝光時間，也就是通常所說的光積分時間；V1~V4控制垂直移位寄存器中的電荷信號向水平移位寄存器移動；

CCD的垂直移位寄存器的電壓不等于+5V，因此需要外加垂直時鐘驅動芯片CXD1267AN,把輸入為TTL電平的SUB、V1?V4邏輯信號轉變成一9V/0V/+15V三個等級的邏輯脈沖，這樣就需要引入兩個時序脈沖XSG1和XSG2,用來分別控制V1和V3。為了得到真正有效的電荷信號，根據ICX038BLA芯片資料中的垂直移位寄存器驅動電壓要求,CXD1267的輸入弓丨腳XSHT，XV2，XV1，XSG1，XV3,XSG2,XV4分別與P2.1?P2.7一一對應，因此可以用單片機延遲指令及指令本身的執行時間來控制電荷信號的轉移。

根據CCD信號輸出的狀態，可確定CCD輸入引腳SUB(V1?V4)的值，再結合表1中CXD1267輸入與輸出的關系,進而確定P2.1?P2.7的值，然后根據CCD垂直驅動脈沖的持續時間，最后利用單片機的延遲指令實現CCD垂直移位寄存器的驅動脈沖。

3信號采集及存儲電路

在進行CCD信號采集之前，需要將信號進行模數轉換,模數轉換器采用TLC5540I。TLC5540芯片采用了改進的半閃結構，具有高速度、低功耗和低價格的特點。從CCD輸出的模擬信號在進入A/D之前必須經過放大器放大。在CCD的輸出信號中有一部分無效的信號，因此用P1.3來控制A/D轉換器的轉換脈沖，這樣可轉換有效的CCD輸出信號?？紤]到A/D和FIFO的工作時序關系，將CLK信號延遲后送入FIFO芯片。

AL422B:是由AverLogic公司推出的存儲容量為3Mb的視頻幀存儲器。AL422B由于容量很大，可存儲1幀圖像的完整信息，其工作頻率達50MHz。其主要特點有:384KX8bFIFO,支持VGA、CCIR、NTSC、PAL和HDTV分辨率；獨立的讀/寫操作（可接受不同的I/O數據率）；高速異步串行存取，讀寫時鐘周期為20ns；輸出使能控制，自行刷新數據；工作電壓可為5V或3.3V。圖4所示是ALL422B的管腳分布圖。

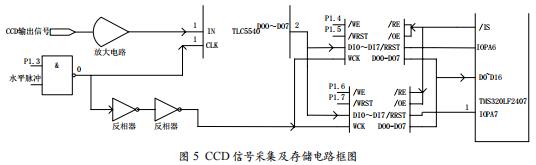

本設計使用了兩片AL422B分時段存儲A/D的輸出數據。設計時，先根據AL422B芯片資料提供的各管腳功能，將單片機的P1.4和P1.6口分別接第一片AL422B和第二片AL422B的/WE，以便控制由哪一片AL422B來存儲數據。將P1.5和P1.7分別接第一片和第二片的/WRST，將兩片AL422B的8位數據合在一起讀入DSP，同時將DSP的I/O空間選通引腳同時接到/RE和/OE，另外還有兩片AL422B的/RRST的連接。/RRST=0時將讀地址寄存器復位為0，從而使DSP能夠讀取正確的數據，結合DSP2407的相關資料可以知道，DSP2407有一系列的數字I/O端口，經過相關寄存器的配置，將相應的端口配置為GPIO(通用輸入輸出口),同時可控制相應引腳的高低電平，在經過適當的延時可實現對兩片AL422B讀地址的控制，實現對數據的正確處理。本設計中將DSP2407的引腳PWM1/IOPA6、PWM2/IOPA7進行適當的配置后分別與兩片AL422B的RRST相接。圖5所示是系統中的CCD信號采集及存儲電路框圖。

4結語

本文介紹了利用DSP設計CCD信號采集電路的過程,本設計由DSP產生CCD時序脈沖，因而頻率穩定、易于控制、可靠性好。這種結合單片機對A/D及存儲器的控制來有效配合DSP對數據進行讀取的方法，相比于傳統使用分立元件或CPLD設計CCD驅動電路來說，新方法可使系統的調試更加靈活、頻率更便于程序控制，而且系統體積小、成本低廉,有利于推廣使用。
