引言

我國眾多博物館、紀念館、考古機構等珍藏的大量館藏 文物，是我國珍貴文化遺產的重要組成部分。加強博物館文 物保存環境監控、調控、評價工作，預防性地從源頭上保護 珍貴文物，盡可能延續其壽命，是我國館藏文物保護科技十 分迫切、艱巨而長期的任務。

通常博物館中都具有一套復雜的環境監控系統，這類監 控系統主要采用計算機復雜控制系統，存在系統龐大、成本 高等問題。設計一款低成本、運行精確、人機友好的監控 系統，以實現對民族博物館中環境的監控與管理是本項目研 究的主要目標。

1監控系統硬件設計

1.1總體硬件結構

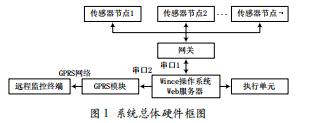

監控系統需要對民族博物館內環境參數進行實時采集、 顯示、存儲，并通過PID算法輸出相應的控制量控制民族 博物館中的設備?？紤]到安裝普通傳感器后民族博物館內線 路繁雜，移動、維護不便，同時為便于工程應用，通過基于 ZigBee技術的無線傳感網絡采集民族博物館內各區域的實時 數據。針對上述需求，該系統設計結構如圖1所示。包括 無線傳感器節點、協調器節點、ARM9嵌入式監控中心、執行 單元、遠程監控終端。

ARM9嵌入式監控中心負責實時顯示各個傳感器模塊的 數據、將數據保存到Web服務器中以及控制執行單元對環境 參數進行控制。

1.2無線采集系統

無線采集系統由協調器節點、終端節點和傳感器模塊組 成。傳感器模塊安裝在終端節點板上，均勻散布在家具博物 館監控區域內。傳感器節點的主要功能包括光照強度、溫濕 度、繼電器的閉合、紅外感應的數據采集和數據發送。將采 集到的環境數據通過ZigBee無線射頻模塊發送給協調器。協 調器通過COM 口與ARM9嵌入式系統實現通信，將采集到 的信息按照既定格式傳送到ARM9嵌入式監控中心。

1.3 GPRS遠程連接網絡

本系統中GPRS模塊采用華為的GTM900C。GTM900C 是一款雙頻900/1 800 MHz高度集成的GSM/GPRS模塊，是 GTM900B的升級模塊。內嵌TCP/IP協議模塊，使用簡單、 易于集成。ARM9嵌入式監控中心通過向GTM900C模塊發 送AT指令將數據傳送到遠程監控終端。

1.4嵌入式控制器

嵌入式開發板選用ARM9內核的Micro2440,其核心板 是當前應用廣泛的芯片S3C2440,該開發板功耗低、功能強大、 價格適中、電氣性能及抗干擾性俱佳、運行穩定，可以滿足 該系統的要求。開發板上的串口 COM0直接與無線采集系 統中協調器的串口相連，作為數據輸入通道，COM1與GPR模塊的串口相連，作為數據的上傳通道。用戶 IO 擴展接口 3上的 GPIO 口在該系統中作為數字量輸出使用，控制執行單元對民族博物館中的環境參數進行調控。

2 監控系統軟件設計

2.1 ZigBee 協調器與WinCE 操作系統間命令格式

以下是 ZigBee 協調器與 WinCE 操作系統間的命令格式：

該命令格式一幀共32 B,可以通過幀尾+幀長度判斷結 束，因?yàn)槊恳粠际?2 B。其中：

命令頭：裝入命令。

地址：模塊的長/短地址，網絡協調器都是以長地址發 送的，而RFD或ROUTER發送給網絡協調器都是短地址, 后兩位為網絡地址。

數據：傳送各個參數，變量與返回值。

校驗和：從命令頭到數據尾確定正確與否(加和校驗)

幀尾：一幀的結束。

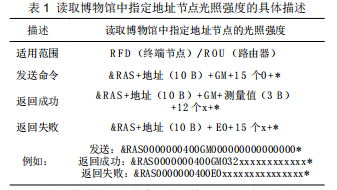

以讀取博物館中指定地址節點的光照強度為例，表 1 給出了其讀取博物館中指定地址節點光照強度的具體描述。

它的工作流程是：當嵌入式系統通過串口發送命令以后, 協調器通過串口接收命令，首先判斷是不是可用的命令，如果 可用，根據命令中的地址判斷嵌入式系統需要哪個節點的信 息，并向該節點發送命令，該節點通過對命令頭的判斷將對應 傳感數據傳回協調器，然后協調器再將接收到的指定節點的 信息按既定格式發送給嵌入式系統。

GPRS遠程通信

嵌入式監控中心將采集到的數據通過RS232串口發送 到GPRS數據傳輸終端；GPRS數據傳輸終端將數據轉換 成TCP/IP包發送到GPRS網絡上，再經過服務轉換進入到 Internet ；遠程監控終端從Internet上獲取采集數據的TCP/IP 包后，通過程序?qū)⒉杉瘮?shù)據的TCP/IP包還原成采集數據，從 而完成了從采集現場通過GPRS和Internet傳輸數據到遠程監 控終端的整個通信過程。

在本系統中，需要利用TCP/ UDP協議來完成GPRS數 據包的發送。GTM900C模塊內置TCP/ UDP協議，ARM9 嵌入式監控中心向該模塊直接發送AT指令可建立TCP/ IP連 接實現數據傳輸。其發送數據的流程圖如圖2所示。

圖2數據發送流程圖

通過TCP連接到Internet網絡，其AT指令為：

AT + CIPSTART = "TCP”，“210. 30. 10. 65”，“2020”

發送傳感器數據(以光照強度為例)的AT指令為：

AT + CIPSEND > &RAS0000000400GM032XXXXXXXXXXXX*

PID控制算法

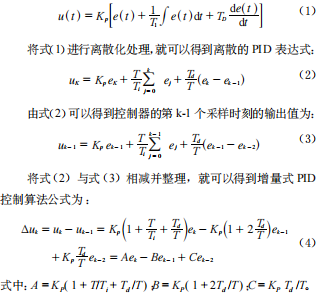

根據家具博物館工作人員提出的要求：溫度17?21C, 相對濕度56?63%，光照強度50 lux。因?yàn)榫纫蟛皇翘?別高，所以監控系統決定采用增量式PID控制算法實現家具 博物館中環境參數的調節。模擬控制系統的PID控制規律表 達式為：

A、B、C 都是與采樣周期、比例系數、積分時間常數、微分時間常數有關的系數 [10]。由實驗測取最佳 A、B、C 的值，在程序中根據用戶設定的環境參數選擇合適的 PID 參數。

2.4 應用程序開發

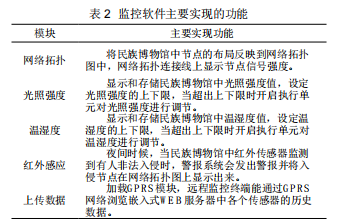

監控軟件主要實現的功能如表 2 所列。

系統的應用程序主要由數據采集顯示子程序和控制子程 序組成。數據采集顯示子程序流程圖如圖3所示。本系統首 先對系統進行初始化，然后啟動串口向協調器發送指令并接收 傳感器節點上傳到協調器節點的數據，進行實時顯示和數據存 儲。

c開始D控制子程序流程圖如圖4所示，該程序可調用存儲器上 的數據，計算各個節點數據的平均值，得到當前的溫濕度和 光照強度值，與設定值進行比較，若超出設定范圍的上下限, 則啟動家具博物館中的設備進行調控。

3結語

設計了一種基于ARM9嵌入式和無線傳感器網絡的民族 家具博物館環境監控系統，在WmCE操作系統的環境下設計 了相應的應用程序。實現了民族家具博物館內溫濕度、光照強 度的實時采集、顯示和卷簾機、恒溫恒濕機等設備的自動控制， 達到了自動控制博物館內溫濕度和光照強度的效果。經測試 該控制系統運行穩定、操作簡單實用、可擴展性強，可以應用 于民族家具博物館中。
