引言

云計算具有超大規模、虛擬化、高可靠性、易用性、高可擴展性、按需服務、廉價等優點，因此，研究人員已經探索將云計算技術應用到數字圖書館服務共享平臺建設中，以提高資源共享度。喻昕、王敬一提出了一種數字圖書館云服務平臺的架構模型，并設計了服務平臺管理、運行機制。裴紅羅等提出了一種基于云計算的數字圖書館平臺架構，該平臺架構分為模型數據庫、控制算法層和表現應用層。陳宮、牛秦洲采用Eucalyptus和Portlet等技術，實現了一種基于云計算的數字圖書館信息服務平臺。在我國，數字圖書館建設主要集中在高校，但目前關于數字圖書館云計算平臺架構的研究，幾乎都將平臺定位于學術資源共享，而忽視了平臺可以為數據挖掘、基因序列測定、天文信號分析等需高性能計算支撐的工作提供計算資源，此外，研究都沒有涉及云計算平臺的實現技術。因此，本文提出一種基于云計算的數字圖書館服務平臺的架構及實現技術，為高校自主建設數字圖書館云服務平臺提供參考。

1云計算

1.1云計算的基本架構

Voorsluys等介紹了多個云計算架構，其中普遍被認可的云計算通用基本架構如圖1所示。其中：IaaS(Infrastructureasaservice)表示基礎設施即服務，基礎設施由虛擬機、服務器、存儲設備、網絡設備、負載均衡設備等組成；PaaS(Platformasaservice)表示平臺即服務，PaaS層包括數據庫、Web服務器和開發工具集等；SaaS(Softwareasaservice)譯為軟件即服務，SaaS層屬于應用層，為云用戶提供各種軟件服務。例如，GoogleAPPEngine實際上提供了PaaS服務；Amazon的云服務包括：EC2、S3存儲服務和ElasticBeanstalk，從技術架構來看，前兩者屬于laaS,而ElasticBeanstalk則屬于PaaS。

1.2云計算平臺發展趨勢

Google、Amazon等公司提供的云計算平臺無法滿足不同用戶的特定需求，所以，很多機構(如美國國防部)開始構建私有內部云。一些小公司也致力于幫助客戶構建云，如3Tera公司聲稱能夠提供許多Amazon沒有的管理服務，自主建設私有云已經成為一種潮流°Xen等開源平臺及軟件的出現,使得學術界、中小企業自主搭建中小型云平臺成為可能，也為自主建設數字圖書館云服務平臺提供了一種更加貼近實際需求的選擇。

2基于云計算的數字圖書館服務平臺架構

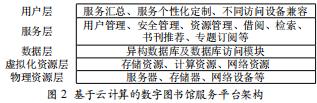

本文提出的基于云計算的數字圖書館服務平臺架構如圖2所示，平臺由物理資源層、虛擬化資源層、數據層、服務層和用戶層組成，可以滿足用戶對于存儲資源、計算資源和網絡資源的需求。

2.1物理資源層

最底層的物理資源主要包括服務器、存儲器、網絡設備等。物理資源的規模與結構相對固定，難以支持多變的服務需求，需要通過虛擬化方式將其整合，以便為上層服務。

2.2虛擬化資源層

利用虛擬化技術將各種物理資源整合(或劃分)并轉換為相應的虛擬化資源，為云計算平臺提供了資源調配上的靈活性，提高了資源利用率。虛擬化資源層包括存儲資源、計算資源、網絡資源等。存儲資源通常由網絡文件系統和分布式存儲技術實現。計算資源主要包含CPU資源和內存資源。網絡資源虛擬化抽象隔離了網絡中的路由器、交換機、網絡端口以及其他物理元素的網絡流量，將每個物理元素用虛擬表示形式代替,虛擬網絡元素配置靈活，能夠滿足特定需求。

物理資源層和虛擬化資源層共同組成了基礎設施層。為降低建設成本，可以采用開源技術構建基礎設施層，從功能、虛擬化技術支持程度和商用評估三個方面綜合來看,OpenStack是構建基礎設施層的理想選擇[7〕。作為開源云端運算軟件的典型代表，OpenStack具有良好的靈活性、擴展性和兼容性，采用分布式和異步的體系結構，支持多種局域網管理方式、虛擬機鏡像和實例管理、iSCSI存儲容器管理等，能幫助用戶快速構建云基礎設施，已有超過100多個全球領先的IT公司參與了OpenStack項目。

2.3數據層

數據層包含各種異構數據庫和數據庫訪問模塊。數據庫軟件種類繁多，既有商業化的數據庫軟件，也有開源的數據庫軟件，不同的數據庫軟件依賴于不同的操作系統，如SQLServer只能運行在Windows平臺上，無法與Unix兼容。在云計算環境下，各數字圖書館組成聯盟有利于資源最大程度的共享，作為網絡節點的數字圖書館，其節點異構性是不可避免的。數據庫訪問模塊(也稱為信息集成模塊)用于屏蔽各種數據庫的差異性，并提供訪問接口，便于上層服務完成對異構數據庫的操作，可以利用Java持久化API等技術實現這個模塊。Java持久化API簡稱JPA是JavaEE5規范中用于對象/關系映射的一組API，它使得對象(構成上層服務的基本組件)持久化更加規范和容易實現。

2.4服務層

服務層由用戶管理服務、安全管理服務、資源管理服務、借閱服務、檢索服務、書刊推薦、專題訂閱等模塊組成。用戶管理服務實現用戶的增加、刪除、修改、查詢，并通過角色劃分賦予各用戶以不同的權限。安全管理服務完成用戶身份認證，按角色來區分訪問控制。資源管理服務負責存儲資源、計算資源和網絡資源的管理，包括調度、動態部署、配置和回收。借閱服務實現紙質圖書資料的管理。檢索服務滿足學術資源的檢索、下載，書刊推薦和專題訂閱等則實現個性化服務。

服務層的實現可采用J2EE平臺。J2EE是當前的主流平臺之一，具有支持異構環境、可伸縮性強、采用多層的分布式服務模型等優點，開發J2EE的工具很多(如Eclipse)，這些工具通常都提供向?qū)А⑸舷挛膸椭?、可視化工具及代碼自動生成等功能，可避免不必要的重復編碼，幫助開發人員快速構建應用程序。

2.5用戶層

用戶通過門戶訪問云服務，而訪問方式卻各不相同，可以分Web服務、Web應用、外部服務和非Web應用等，因此,需要實現內外部服務的匯總、服務個性化定制以及針對計算機、手機、平板電腦等不同設備的顯示。實現技術可以采用JSF(JavaServerFaces),JSF提供了一種以組件為中心的用戶界面(UI)構建方法，采用基于組件和事件驅動的開發模式,為JavaWeb應用程序開發帶來了極大的便利，使得開發人員可以專注于業務邏輯，加速Web應用程序的構建。

3結語

作為圖書館的主要依托單位，各高校應該將最新的云計算技術應用于數字圖書館或聯盟的建設，構建云服務平臺，實現資源大范圍共享，減少重復建設。在經費有限的情況下,高校可以充分利用研發人員優勢，自主建設云服務平臺。本文分析了高校對于云服務平臺的主要需求，提出了基于云計算的數字圖書館服務平臺架構模型，詳細說明了架構模型每層的構成及功能，在研究主流開發技術的基礎上，介紹了架構的實現技術，選用的技術具有成熟度高、兼容性強、研發難度低等特點，適合于快速構建云服務平臺，可以為今后的建設工作提供參考和借鑒。
