引言

隨著科學技術的發展，越來越多的多媒體廣告機出現在出租車中。現有的出租車廣告機大多采用移動數字電視和數字存儲播放兩種方式。移動數字電視只能應用在存在數字電視信號的地區，在無信號或信號較弱的地區則無法播放，對于廣告的播出時段、播出內容需要和廣電系統合作協商，導致效率低、成本高，而且播出的節目不能點播；數字存儲播放的方式需要將節目內容先期進行制作，然后將節目內容刻錄成光盤或者存儲于播放設備的存儲器中，這種方式目前存在的缺點是節目更新較為困難、時效性較差，而且存在軟硬件成本較高的問題％

針對現有的車載廣告機存在的不足，本文提出了一種新型的車載多媒體廣告機的設計方案。采用嵌入式Linux系統和ARM處理器S3C6410分別構建多媒體廣告機的軟硬件平臺,在此基礎上采用開放源代碼的圖形界面庫Qt/E設計廣告機的程序界面，在Qt設計的界面上顯示多媒體播放器MPlayer播放的視頻，結合FrameBuffer在視頻的上方和下方分別顯示Log。和字幕，最終完成應用程序的開發。

1系統總體設計

車載廣告機的基本設計思想是在基于ARM的嵌入式平臺上完成多媒體文件的存儲、解析和處理，控制LCD模塊和音頻模塊完成多媒體廣告的播放，并采用Wi-Fi無線網絡完成多媒體廣告機系統中視頻文件的智能下載更新?；谇度胧杰?、硬件環境，車載廣告機系統的整體結構如圖1所示：

2系統硬件設計

車載廣告機系統的硬件結構圖如圖2所示。系統的核心處理器采用基于ARM1176JZF-S核的S3C6410芯片，其主頻最高可達到667MHz，內部集成了強大的多媒體處理單元,帶有3D圖形硬件加速器，并支持2D圖形圖像的平滑縮放等操作，有利于為用戶提供高靈敏度的汽車狀態動態顯示；外接16GB的SD卡和2GBNANDFLASH，為多媒體文件的本地存儲提供了充足的硬件環境；顯示接口采用8寸TFT液晶顯示屏，處理器內部集成的LCD控制器信號線經過驅動電路后即可連接LCD模塊，為多媒體廣告的顯示提供了硬件平臺；外接觸摸屏，用戶可根據需要自主選擇喜愛的節目；外接音頻編解碼芯片CS42L50,為多媒體播放提供音頻支持；外接基于Marvell8686芯片的SDWi-Fi模塊，使廣告機終端能夠接入無線網絡，連接到遠端服務器，完成系統所需多媒體文件的智能下載更新。

3系統軟件設計

車載廣告機的軟件設計主要是開發基于嵌入式Linux系統的客戶端應用程序。本系統采用嵌入式Linux作為操作系統,在Linux平臺下編寫廣告機的驅動程序；利用Qt/Embedded作為圖形界面解決方案實現廣告機的圖形界面，在此界面上顯示Mplayer播放器播放的視頻。

該系統軟件的開發主要有4個內容：開發平臺的搭建、編譯Qt/Embedded庫、視頻播放器MPlayer的移植和廣告機應用程序的實現。

3.1嵌入式Linux系統開發平臺的搭建

為了開發滿足要求的應用程序，本文采用的軟件開發環境是VmwareWorkstation7虛擬機和Fedora9操作系統，在此環境中安裝交叉編譯器ARM-linux-gcc4.3.2,用來完成包含相關驅動程序的虛擬儀表系統內核、QT庫和應用程序的編譯;在Fedora9系統中安裝QtCreator軟件，用于完成虛擬儀表系統應用程序的開發;移植嵌入式設備的系統引導程序U-boot；編寫硬件平臺中音頻模塊、Wi-Fi模塊和SD卡等設備的驅動，然后裁剪編譯Linux2.6.29內核并在其中加載已編譯的相關驅動［5］，制作硬件平臺需要的根文件系統。

3.2編譯Qt/Embedded庫

Qt是一個跨平臺的C++圖形用戶界面應用程序框架，其對象容易擴展，可移植性較好，支持多個GUI平臺的交互開發。Qt/EmbeddedLinux是為嵌入式Linux優化過的Qt版本，被廣泛應用于各種嵌入式產品和設備當中，其實現結構如圖3所示。為了減少系統內存占用量、提高系統性能，可以對Qt/EmbeddedLinux進行重新裁剪編譯，去掉不需要的特性。

下載tslib1.4.tar.gz,在搭建好的開發平臺內解壓后執行配置、編譯和安裝命令，編譯安裝Tslib庫，添加觸摸屏支持。然后通過./configure裁剪、配置Qt/Embedded庫。配置完成后采用make命令編譯，用makeinstall命令安裝Qt/EmbeddedLinux到指定的位置。

3.3移植視頻播放器MPlayer

MPlayer是一款開源的多媒體播放器，遵循GPL規范。該播放器可以在多種操作系統上運行。MPlayer自帶的音頻、視頻解碼器可以支持許多流行的音頻和視頻格式。相對于其他播放器，MPlayer運行過程中資源占用非常少，對系統硬件的配置要求比較低,故本系統采用MPlayer作為多媒體播放器。直接使用MPlayer作為播放器還可以節約開發成本，同時也增加了系統的可靠性［6］。

下載libmad后解壓，使用./configure配置libmad，然后分別使用make命令和makeinstall命令安裝libmad。下載解壓MPlayer源文件，使用./configure命令進行配置，注意一定要添加一target=arm-linux,標明為ARM平臺配置，然后使用make命令進行編譯，使用makeinstall命令安裝至當前目錄。生成的可執行文件Mplayer即為MPlayer播放器，將其拷貝至開發板/bin目錄下，完成MPlayer的移植。

3.4設計廣告機應用程序

3.4.1廣告機界面的實現

廣告機界面的實現較為簡單，只需要在屏幕的右側顯示一排可以點擊的圖形按鈕，左側用于廣告視頻的顯示。對于圖形按鈕的設計，需要首先準備好每一個按鈕未點擊和點擊后的圖片素材并將他們添加到程序的資源文件advertise.qrc中，程序運行時會加載這些圖片到內存中，然后在窗口的paintEvent()函數中進行按鈕的繪制，在用戶點擊圖形按鈕時,在mousePressEvent()函數中處理按鈕的點擊事件；視頻采用全屏顯示，需要在main函數中，用showFullScreen()函數顯示窗口即可實現全屏；為了在視頻播放的同時顯示Log。和字幕，應用程序使用了4個FrameBuffer,分別用于顯示Qt程序界面、MPlayer視頻圖像、Log。和字幕，實現四者的疊加顯示。

3.4.2實現視頻的播放

要實現廣告視頻文件在Qt窗口上播放，需要使用戶界面通過QProcess類啟動一個新程序來實現對MPlayer的控制，如圖4所示。QProcess類使應用程序在Qt程序中調用另外一個進程。其實現代碼如下：

mplayerProcess=newQProcess(this)；//創建一個QProcess對象

connect(mplayerProcess,SIGNAL(finished(int,QProcess::ExitStatus)),this,SLOT(mplayerEnded(int,QProcess::ExitStatus)))；//finished信號在MPlayer程序結束時發射，標志著一個視頻已播放完成，用此信號可通知程序自動播放下一個視頻，實現視頻的循環播放

3.4.3界面與MPlayer的交互

MPlayer與Qt4程序之間使用管道方式進行通信,QProcess類隱藏了具體的通信細節，將新建立的進程當做主程序的一個I/O設備，因此需要使用QProcess類提供的read()/write()函數來調用這個進程的標準輸入/輸出［7］,如下所示：

mplayerProcess->write(“quit\nv)；//通知MPlayer退出

當QProcess啟動MPlayer后，應用程序可以將控制命令寫入MPlayer的標準輸入，MPlayer從標準輸入讀到數據后會執行相應的功能。其實現代碼如下：

QStringListargs；

args<<v-framebuffer-indexv<<”1”；//MPlayer不支持將視頻顯示在Qt/E的串口上，而是直接顯示在FrameBuffer上，在這里結合多FrameBuffer特性，以及screenrect參數，將視頻定位到Qt繪制的窗口的劃定區域上面

QStringscreenRect=QString("%1,%2,%3,%4").arg(m_videoWindowRect.left()).arg(m_videoWindowRect.top()).arg(m_videoWindowRect.width()).arg(m_videoWindowRect.height。)；//計算顯示視頻的區域

args<<screenRect；//位置傳遞

args<<"-slave"；//使用MPlayer的slave模式,在此模式下,MPlayer在運行過程中能夠接收用戶的輸入命令。

m_mplayerProcess->start(MPLAYER_PATH,args)；//寫入命令

3.4.4視頻文件的更新

應用程序通過廣告機內置的無線網卡訪問遠程服務器即可實現廣告視頻文件的更新。廣告機終端在系統開機運行時通過QThread類新建一個線程，通過無線網卡定期向遠程服務器查詢是否需要更新視頻文件，在廣告機準備好更新時，服務器通過無線網可將封裝后的視頻發送到無線局域網中去。接收端系統通過驅動程序接收數據包，進行解封裝得到需要更新的視頻目錄和視頻數據,終端則根據更新目錄進行視頻文件的刪除或下載等操作。其實現代碼如下：

classDownLoad:publicQThread

{Q_OBJECTprotected：voidrun()；//開機即開啟一個QTimer定時器，定時向遠程服務器查詢是否需要更新視頻文件。

signals:voidupDates()；//在需要進行視頻更新時，以信號與槽(signals/slot)的方式，通知主程序進行視頻文件的更新。

3.4.5畫面閃爍問題的解決

畫面的動態刷新顯示，會使屏幕出現閃爍。本設計釆用雙緩沖機制解決畫面閃爍的問題，將整個窗口部件在屏幕外的像素映射中繪制，然后把這個像素映射復制到顯示窗口中叫其實現代碼如下：

voidMainwidow::paintEvent(QPaintEvent*event)

{??????

QsizenewSize=rect.size().expandedTo(pixmap.size())；//創建至少和所繪區域一樣大的繪圖緩沖

QPainterpainter(&pixmap,this)；//創建操作像素映射的QPainter

Painter.translate.(-rect.x(),-rect.y())；//對像素映射中繪制矩形的畫筆進行坐標轉換

bitBlt(this,rect.x(),rect.y(),&pixmap,0,0,rect.width(),rect.height())；//利用bitBlt()把像素映射復制到顯示窗口部件上}

4運行發布程序

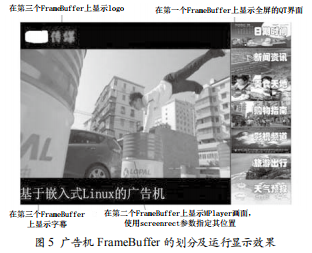

將裁剪、編譯過的內核與制作的帶QT庫的文件系統燒寫到開發板。在開發環境內交叉編譯編寫的應用程序，得到可執行二進制文件，將此文件移植到開發板，即可實現應用程序的發布。重新開機，運行應用程序即可啟動廣告機，其啟動后的畫面如圖5所示。

5結語

本文提出了一種新型的車載多媒體廣告機的設計方案,以ARM和嵌入式Linux為基礎平臺，通過定制移植QT和MPlayer并設計應用程序?qū)崿F(xiàn)多媒體廣告機系統的設計。通過本設計方案設計的廣告機，采用開放源代碼軟件設計，使系統的成本降低，同時采用雙緩沖技術消除頁面閃爍，使其更具有市場競爭力；采用Qt插件的方式設計系統的各個模塊，增強了系統的可擴展性和可定制性；通過Wi-Fi與服務器交互實現視頻文件的更新，解決了大批量設備同時進行大容量視頻數據更新的問題，提高了更新速度。經實驗測試，該系統所有功能模塊都能正常運行，達到了預期的效果，隨著信息化的發展，有著廣闊的前景。
