引 言

近年來，隨著計算機技術、網絡技術及移動智能終端的不斷涌現，高校中的教學方式及接入終端設備已經發生了根本性的變化，這些變化不但對教師的教學方式、教學理念提出了挑戰，更對多媒體教學服務人員提出了更高、更新的要求[1-3]。

基于 Android 的軟件系統已經應用到各個領域。隨著學校教學模式的改革，Android 應用與教學領域的結合更加緊密 [4-6]。目前，大多數學校多媒體教室配備了多媒體講臺、多媒體電腦、投影儀、話筒、音響等設備。教師講課時需攜帶翻頁筆，進行實物展示或演示操作步驟時，還需搭建安裝實物展示儀器 [7-9]。本文設計一款基于Android 的無線教學系統，該系統包括服務器端與客戶端。服務器端安裝在多媒體電腦上?？蛻舳税惭b在基于安卓系統的手機等移動終端，集PPT 播放控制、激光翻頁筆、視頻展臺等功能于一體，攜帶方便，操作簡便。特別地，播放 PPT 時，客戶端可顯示 PPT 播放頁對應的備注信息，對教師備課、講課有很大幫助。

1 系統設計

1.1 系統功能簡介

（1）PPT 播放功能

該功能實現了移動終端控制多媒體電腦 PPT 播放控制， 可進行放映、結束放映、翻頁操作。打開激光筆功能后，多媒體電腦屏幕會出現綠色激光點，可通過手指在觸摸區滑動控制激光點的移動。點擊“獲取備注”按鈕后，在觸摸區會顯示 PPT 當前播放頁的備注信息。文獻 [10] 只實現了 PPT 播放控制和“激光筆”功能，不能顯示 PPT 備注信息。

（2）視頻展臺功能

該功能不僅可以把各種幻燈片、模型、膠片、文稿以及其他實物通過視頻攝像頭清晰、逼真地顯示在投影屏幕上， 還可將教師實際動手操作過程實時、流暢地顯示到屏幕上。服務器端可進行拍照保存，以便查看。

1.2 總體設計

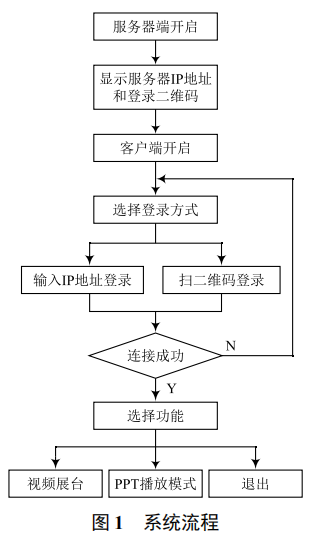

該系統由客戶端與服務器端組成?？蛻舳嘶?Android 語言開發，安裝在基于安卓系統的移動終端，主要實現 PPT 播放控制、PPT備注顯示、激光筆、視頻展臺功能。服務器端基于 Java語言開發，安裝運行在多媒體電腦上，主要根據客戶端的命令執行操作。客戶端和服務器端通過無線 WiFi 進行通信，客戶端有掃碼、手動輸入 IP兩種登錄方式，發送 Socket 至服務器端，服務器端新建線程接收消息，根據消息類型和內容形成具體事件，達到控制電腦或?qū)崿F(xiàn)視頻展臺功能的目的。系統流程如圖 1 所示。

1.3 詳細設計

服務器端 PPT播放控制模塊由 PPTPlayServer實現，通過 ServerThread新建線程接收處理客戶端消息?？蛻舳讼㈩愋陀袃蓚€字段，中間用“：”隔開，第一個字段為事件類型，第二個字段為事件值。例如，“pen”為激光筆事件，該事件有“open”和“close”兩個值，分別對應激光筆打開和關閉操作。

視頻展臺功能服務器端由 VideoPlayServer類實現，通過線程接收客戶端發出的圖片數據流，在新建的 ImageFrame 不斷刷新顯示，服務器端通過投影將動態畫面顯示在投影屏幕上。

客戶端由登錄模塊、PPT 播放模塊、視頻展臺模塊三大部分組成。

登錄模塊分為掃碼登錄和手動輸入 IP 地址兩種方式， 分別由 QRLoginActivity 類和 IPLoginActivity 類實現， 二維碼由 CreateQRCode 函數生成。掃碼登錄更加方便快捷，無需手動輸入 IP 地址，由 onActivityResult 函數實現解碼，并與服務器建立聯系。

PPT 播放模塊由 PlayActivity 類實 現， 放 映、 翻頁功能命令發送至服務器， 形成鍵盤事件。消息發送由UdpSendThread 類完成。獲取 PPT 備注功能基于 poi.hslf 架包開發，客戶端發送“comment”命令，服務器端通過新建SlideShow 對象完成 PPT 備注信息獲取工作，最后返回至客戶端。

視頻展臺模塊由 SurfaceHolder 類的 addCallback 方法自動調用攝像頭進行拍照， 并進行自動對焦， 最后通過Camera.PreviewCallback 接口的對象將照片打包實時發送至服務器端進行顯示。

2 系統測試與特點

2.1 系統測試

啟動服務器端，進入服務器端主界面，系統顯示本機 IP 地址，登錄二維碼。點擊“開始控制”按鈕，服務器端開始工作。如需播放 PPT，點擊“選擇文件”按鈕，選擇打開要播放的 PPT 文件。服務器端主界面如圖 2 所示。

圖 2 服務器端主界面

打開手機上的客戶端，進入客戶端主界面，用戶可選擇掃碼登錄或手動輸入 IP 地址登錄。例如，選擇掃碼登錄， 點擊“掃二維碼登錄”按鈕，進入掃碼登錄界面，點擊“掃描登錄”按鈕，將掃描框?qū)史?wù)器端二維碼進行掃描，掃描成功后自動進入客戶端菜單界面 ；選擇手動輸入 IP 地址方式登錄，點擊“輸 IP 地址登錄”按鈕，進入手動輸入 IP 登錄界面，將服務器端顯示的 IP地址輸入“電腦 IP：”欄內，端口號默認為 8888，點擊“連接電腦”按鈕，系統進入客戶端菜單界面?？蛻舳酥鹘缑嫒鐖D 3 所示。

圖 3 客戶端主界面

在功能菜單界面，點擊“播放 PPT”按鈕，進入 PPT 播放控制界面。該界面最上端有四個按鈕，分別為“從頭開始放映”“當前頁開始放映”“結束放映”“返回”。中間區域為觸摸區和備注信息顯示區，類似鼠標控制界面的觸摸區，手指活動時，電腦鼠標會移動。下面兩側的兩個按鈕為PPT 翻頁按鈕，點擊“上一頁”，電腦 PPT 跳轉至上一頁，點擊“下一頁”，電腦 PPT切換至下一頁，手指在觸摸區單擊也可實現切換下一頁功能。PPT 播放控制界面如圖 4 所示。

圖 4 PPT 播放控制界面

中間為“激光燈”和“獲取備注”按鈕。當需要使用激光筆功能時，點擊“激光燈”按鈕，電腦屏幕出現激光效果點，激光點會隨著手指的滑動進行移動 ；當不需激光時，再次點擊“激光燈”按鈕，激光效果消失。播放 PPT 時，操控者有時需要看一下備注信息，但又不方便結束放映查看，此時需點擊“獲取備注”按鈕，客戶端從服務器端獲取了播放PPT 的備注信息，按鈕變?yōu)椤帮@示備注”，再次點擊該按鈕后， 當前頁 PPT 的備注信息就顯示在客戶端中間區域，該功能操作簡單，實用性強。激光筆效果如圖 5 所示，顯示 PPT 備注如圖 6 所示。

圖 5 激光筆效果圖

圖 6 顯示 PPT 備注

在客戶端功能菜單界面點擊“視頻展臺”按鈕，進入視頻展臺界面。該界面上半部分是攝像頭預覽區，下半部分有五個功能按鍵，點擊“聚焦”按鈕可進行手動聚焦，左轉和右轉 90°按鈕實現攝像頭轉動功能，重置按鈕實現轉動角度恢復初始功能，返回按鈕實現退出返回功能。在服務器端點擊“視頻展臺”按鈕，服務器端彈出視頻展示窗口，該窗口下方有“拍照”按鈕，可進行拍照，并將照片保存到服務器端指定位置。客戶端視頻展臺界面如圖 7 所示，服務器端視頻展臺展示窗口如圖 8 所示。

圖 7 客戶端視頻展臺界面

2.2 系統特點

本文系統將現有多媒體設備進行了功能集成，攜帶方便， 操作簡單，經濟實惠，應用前景良好。PPT 備注顯示功能對教師備課、講課有很大幫助。視頻展臺功能降低了投影教學的難度，減輕了教師的勞動強度。教師可將文稿、圖片等當場演示，通過手機的轉動，即可簡單地演示拍攝平臺上的實物，又可不受演示臺的限制，拍攝并現場直播或放大一些不宜觀察的實驗現象和實驗過程。該系統為多種教學軟件的組合運用提供了方便，可靈活演示實物、實驗、文稿、圖片、幻燈片等。系統編程語言為 Android，Java，運行環境為支持 Android 系統的手機或平板電腦。

圖 8 服務器端視頻展臺展示窗口

3 結 語

本文提出了一款基于 Android的無線教學系統的總體結構與設計，以及實現的主要技術，并將其應用到教學實踐中。測試結果表明，該系統運行穩定，操作簡便，提高了教師與學生的互動性。
