引言

隨著高校教育教學改革的深入，開放實驗室建設日益成為高校實驗室建設中最重要的部分。針對開放實驗室智能化管理的需求，從不同的角度出發，提出了許多開放實驗室信息管理系統解決方案，如機房自動管理系統、針對全校實驗室的校園開放實驗室管理系統＞分級管理開放型實驗管理系統、基于IC卡的高校實驗室智能管理系統、基于RFID和ZigBee的開放型實驗室、開放實驗室智能管理系統、基于物聯網開放實驗室等，這些方案在實驗室信息管理、人員管理、設備管理、實驗項目管理、預約管理、系統管理、統計報表、教學資源管理等方面，不同程度實現了開放實驗室的信息化管理，但除了計算機房以外，針對其它開放實驗室，由于沒有計算機及網絡設備，大多存在自動化管理程度不高的問題，另外，在將普通實驗室改造為開放實驗室的過程中，存在布線困難等問題。針對這些問題，我們將物聯網技術應用于開放實驗室的智能化管理，設計了一種無線門禁系統與智能電源插座，本文以該無線門禁系統與智能電源插座,開發了一種基于物聯網的開放實驗室信息管理系統，該系統的應用，將進一步提高開放實驗室的智能化管理水平。

1系統架構

本系統硬件主要由服務器、協調器、無線門禁系統和智能電源插座等部分組成叫協調器用于完成硬件系統（無線門禁系統和智能電源插座等）與服務器之間的通信，無線門禁系統完成進出實驗室人員的身份識別，智能電源插座實現實驗臺的開關控制以及實驗臺電源的狀態檢測與過流保護。

軟件系統采用B/S（Browser/Server）構架，分為前端客戶機瀏覽器和服務器?？蛻舳艘訦TTP協議向服務器發出訪問請求，服務器接到請求后對這些請求進行驗證，證明其合法性后進行數據處理，并將處理結果以HTML格式返回給客戶機瀏覽器。服務器負責硬件系統的控制與和各個應用模塊的管理，是系統核心部分。采用B/S結構客戶端無需安裝任何程序，可簡化客戶端電腦的載荷，給數據訪問和應用程序執行帶來極大便利，也大大降低了系統維護與升級的成本及工作量。

2系統設計

本系統的功能結構圖如圖1所示。其中，實驗室基本信息管理、實驗項目管理、預約管理、系統管理和現有的開放實驗室信息管理系統基本相同，這里不再贅述。

2.1人員管理

人員管理模塊將人員分為實驗室領導、實驗管理人員、實驗指導老師、學生和訪客5類，具備傳統信息管理系統對人員信息的新建、修改、查詢以及刪除功能。稍有不同的是,新建部分通過發卡或注冊方式錄入人員的相關信息，并根據人員類型確定進出實驗室以及使用實驗室資源的權限（條件）。實驗室領導可以進入所有實驗室，并可登錄信息管理系統,進入硬件設備管理模塊，對實驗室的硬件系統進行操縱；實驗室管理人員可以進入所管轄的實驗室，并可登錄信息管理系統，進入各種管理模塊，對其管轄的實驗室所有軟、硬件系統進行操縱；實驗指導老師可以進入所帶實驗課的實驗室,并可登錄信息管理系統，進入硬件設備管理模塊，對實驗室的硬件系統進行操縱；學生需在進入實驗室前進行注冊，當有空閑實驗臺、賬戶余額或免費實驗學時足夠、信譽積分達標時，學生可以進入實驗室，只能對分配的實驗臺進行操縱。信譽積分根據預約后是否爽約、是否惡意拖延實驗時間、是否有意影響實驗室環境等行為由實驗管理人員進行評分；訪客在進入實驗室前發臨時卡，劃卡出入，離開時還卡，可根據需要，確定是否記錄訪客的相關信息，訪客對實驗室所有軟、硬件系統不具備操縱權。通過對各類人員進出實驗室的信息記錄，實現考勤管理。

2.2儀器設備管理

儀器設備管理模塊具備傳統信息管理系統對實驗儀器設備信息的新建、修改、查詢以及刪除功能，在此基礎上，還增加了儀器設備使用的詳細記錄，以便由此自動計算設備利用率。當學生劃卡進入實驗室時，在通過身份驗證后由系統分配指定的實驗室臺給學生，并給該實驗臺電源插座上電，系統自動記錄該實驗臺上所有儀器設備的使用起始時間;學生完成實驗后，再次劃卡注銷，系統自動記錄對應實驗臺上所有儀器設備的使用結束時間，進而計算出儀器設備使用的時長，根據需要可計算其利用率。

2.3硬件系統管理

硬件系統管理，主要是對系統的硬件系統：門禁系統和智能電源插座進行管理，管理的對象還可進一步擴充到視頻監控系統、照明控制系統、環境控制系統等，該模塊是區別于現有開放實驗室信息管理系統的核心模塊。

門禁系統終端節點和電源插座終端節點組成ZigBee無線傳感器網絡，可通過協調器節點與程序服務器進行通信，協調器節點與服務器通過串口進行通信，其軟件流程圖如圖2所示。

應用程序運行后，首先對串口和電磁鎖及電源插座進行初始化，然后等待任務事件發生。具體任務事件有以下幾類：

（1）實驗室領導、實驗室管理人員和實驗指導老師登錄信息管理系統后，直接發出指令控制電磁鎖和電源插座的開關（可指定實驗臺號或全部打開和全部斷開）。

（2）當服務器接收到串口數據為RFID數據時，進行身份驗證，若通過驗證，則記錄是奇數次劃卡還是偶數次劃卡,以判斷是進門還是出門。若是奇數次劃卡，則認為是進入實驗室，進一步判斷人員身份，若是實驗室領導、實驗室管理人員和實驗指導老師，則發出開鎖指令、講臺和辦公桌電源打開指令；若是訪客，則發出開鎖指令；若是學生，再進一步判斷是否滿足進入實驗室條件（有空閑實驗臺、賬號余額或免費實驗學時足夠、信譽積分達標），若條件滿足，則分配實驗臺號，發出開鎖和打開實驗臺電源指令。上述過程在發出開鎖指令時，同時向門禁系統發出相應的人員提示信息，并記錄進入實驗室時間。若為偶數次劃卡，則認為是離開實驗室，關閉相應的電源插座，記錄人員離開實驗室的時間。若身份驗證不通過，則只向門禁系統發出相應的提示信息。

（3）當服務器接收到串口數據為電源插座打開狀態數據時，則顯示相應插座的開關信息。

當服務器接收到串口數據為電源插座過流信息時,則發出關閉該插座電源指令，同時發出過流報警信息。

當程序服務器接收到串口數據為門打開時間超時報警信息時，則發出門打開超時報警信息。

當發出開鎖指令5s后，若門未被打開，則發出關閉電磁鎖指令。

門禁系統和實驗臺電源的初始化狀態都是關閉，只有收到打開的指令，相關人員才能進入實驗室。為防止停電后電磁鎖打不開，可以配置備用電源，另外，還可以用鑰匙開鎖。

3數據庫設計

本系統采用關系模型SQLServer2005進行數據庫設計,并使用SQL語句進行數據庫開發。數據庫中包含實驗室人員信息、實驗室基本信息、儀器設備信息、硬件設備信息、實驗項目信息、預約審批信息等多張表。由于數據庫中有大量復雜的數據，因此對于表的設計應特別注意，表的個數應盡量減少,表中屬性應盡量直觀，數量也要適中，各個表之間有關聯的情況也盡量做到精準，這樣就可以保障對數據庫操作的正確性。

4系統調試

系統調試可以分為如下幾步：

對門禁系統、智能電源插座和協調器節點等硬件系統進行調試，保證其正常通信能力和自動控制能力；

分別以實驗室領導、實驗管理人員和實驗指導老師的身份登錄實驗室信息管理系統，輸入用戶名和密碼，可以進入系統首頁，對權限范圍內的模塊進行操作。其中，硬件設備管理模塊的操作界面如圖3所示，在該模塊中，可以進行串口設置；可以直接控制門禁系統開(關)門，直接控制智能插座打開(關閉)實驗臺電源；可以顯示門打開超時報警信息和電源插座過流信息;可以顯示進出人員的信息；

分別對其它模塊進行調試，使之符合預期設計。

限于篇幅，其他方面本文就不再一一陳述。

5結語

本文基于無線門禁系統和智能電源插座，設計了一種基于物聯網的開放實驗室信息管理系統，有效解決了傳統開放實驗室管理自動化程度不高、實驗室改造過程中布線困難等問題；可以保障不同身份的人員進出實驗室后對實驗室資源的使用權限，實驗室管理人員可以通過網絡實時查看實驗室內人員和設備的狀態；可以實現開放實驗室無人化(或少人化)管理，從而節約管理成本，提高管理效率，提升管理水平。

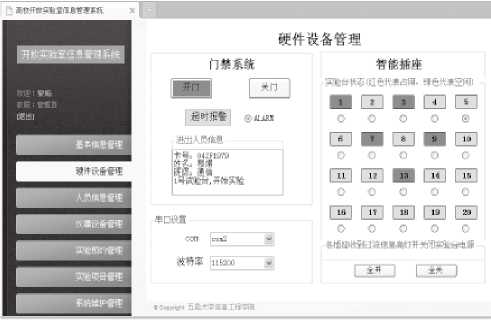

圖3硬件設備管理模塊操作界面

本開放實驗室的硬件設備管理對象還可進一步擴充到視頻監控系統、照明控制系統、環境控制系統等，結合物聯網技術，可以真正實現開放實驗室的智慧化管理。
