OPA37構成的低噪聲前置放大器

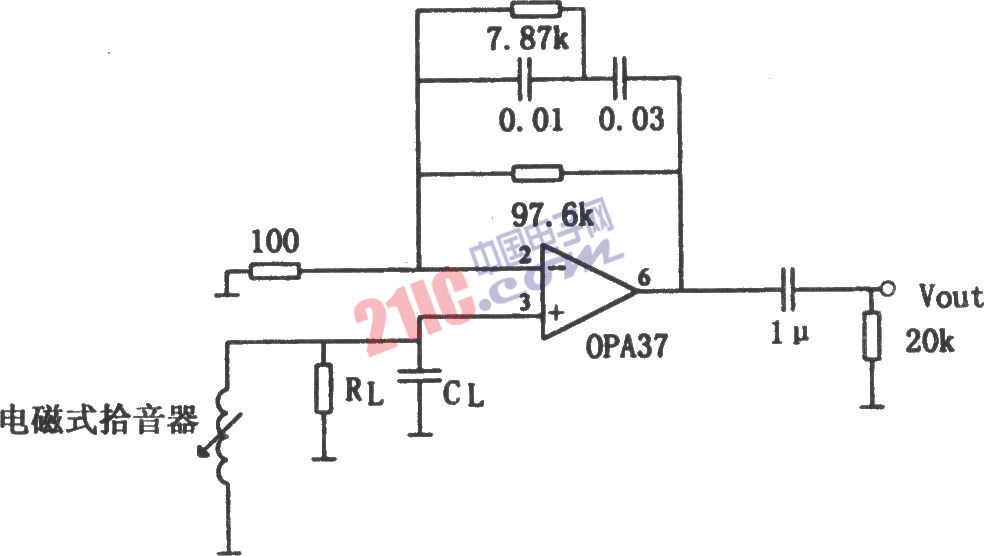

如圖所示為OPA37構成的低噪聲前置放大器。輸入信號加在OPA37的同相輸入端(引腳3)，電路中的RL、CL為電磁式拾音器的負載阻抗，其阻值和容量可依拾音器的特性而定(一般依據拾音器生產廠家推薦的參數選用之)。圖中所有電阻均應選用金屬膜電阻(精度為1％)，其電容均應選用有機膜電容器。在輸入信號為1kHz時，其增益約為100倍。
