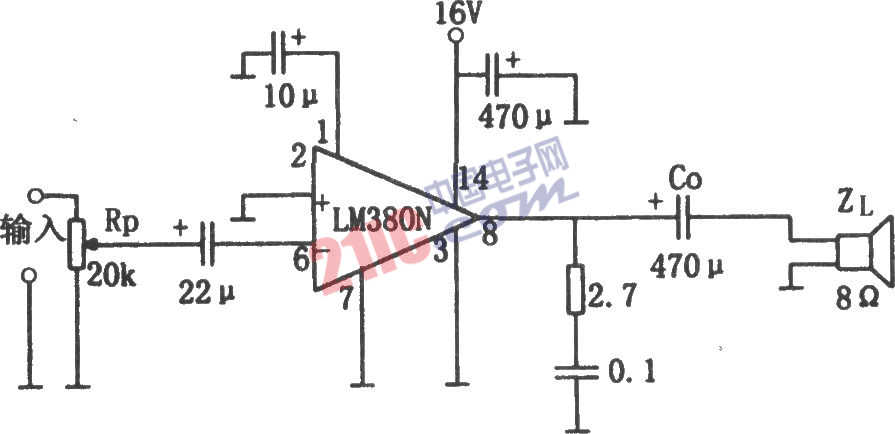

如圖所示為2W音頻功率放大電路。該電路采用了14腳封裝的LM380作為放大器件,輸入信號經音量控制電位器Rp(20kΩ)和22μF的耦合電容加到運放LM380的反相輸入端(引腳6),其同相輸入端(引腳2)接地,引腳1外接10μF的濾波電容,以濾除高頻紋波干擾,電路采用16V單電源供電,并在電源端(引腳14)到地之間外接470μF的去耦電容,其輸出端(引腳8)到地之間有兩個并聯支路:一支路由2.7Ω電阻與0.1μF電容串聯組成,用于提高電路的穩定性,濾除部分高頻,防止產生高頻自激振蕩;另一支路由470μF的耦合電容Co和負載ZL(8Ω喇叭)組成,Co和ZL決定了電路的下限截止頻率fL。由圖中的參數可得出其下限截止頻率為: fL=1/(2πZLCo)=1/(2π×8×470×10-6)=42Hz。顯然,欲降低下限截止頻率,可適當增大Co的值。LM380的電壓放大倍數為固定值50,該值由其內部反饋電路所決定,不需外接元件,其最大輸出功率可達2.5W,但輸出功率較大時,其電源電壓的紋波干擾將增大,故一般選用輸出功率為2W。該器件的電源電壓適用范圍較寬:l0~22V,輸入阻抗也較高:約為150kΩ。
