四通道電子開關音頻混頻器

時間：2008-06-05 23:03:05

關鍵字：四通道電子開關 音頻電壓

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為四通道電子開關音頻混頻器電路。圖中LF13201為四通道模擬電子開關，LF356為低噪聲場效應管輸入型運算放大器。四路輸入信號由直接耦合或阻容耦合，分別加到電子開關LF13201的引腳2、7、10和15腳，上述各引腳

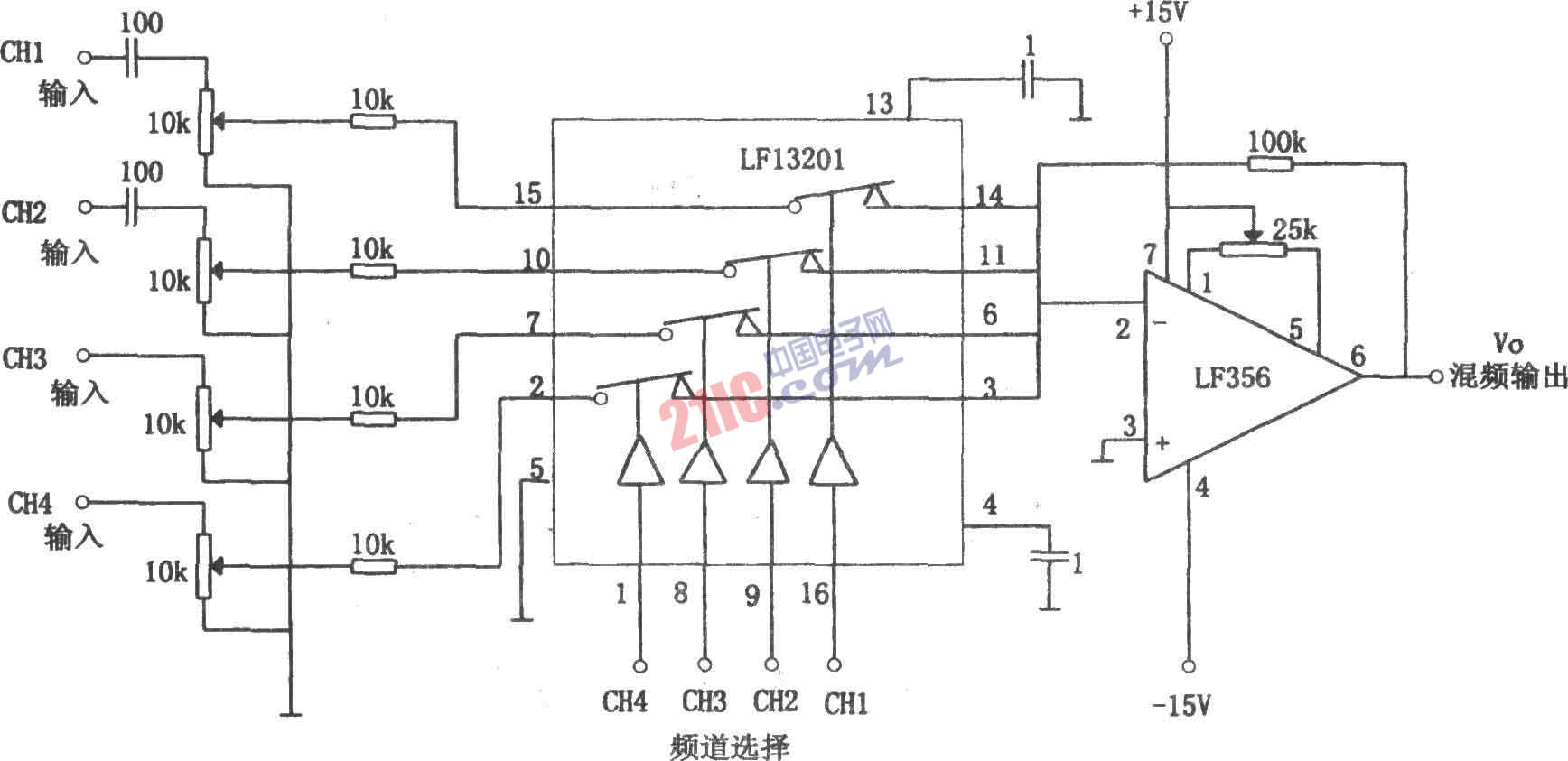

如圖所示為四通道電子開關音頻混頻器電路。圖中LF13201為四通道模擬電子開關，LF356為低噪聲場效應管輸入型運算放大器。四路輸入信號由直接耦合或阻容耦合，分別加到電子開關LF13201的引腳2、7、10和15腳，上述各引腳分別與引腳3、6、11和14組成單刀雙擲開關，這四組模擬開關又分別受控于引腳l、8、9和16腳的外加控制電壓。當控制電壓為高電平時，相應開關導通；當控制電壓為低電平時，相應開關斷開。其控制電壓可由TTL及CMOS驅動電路提供。LF356與LF13201不共地。
