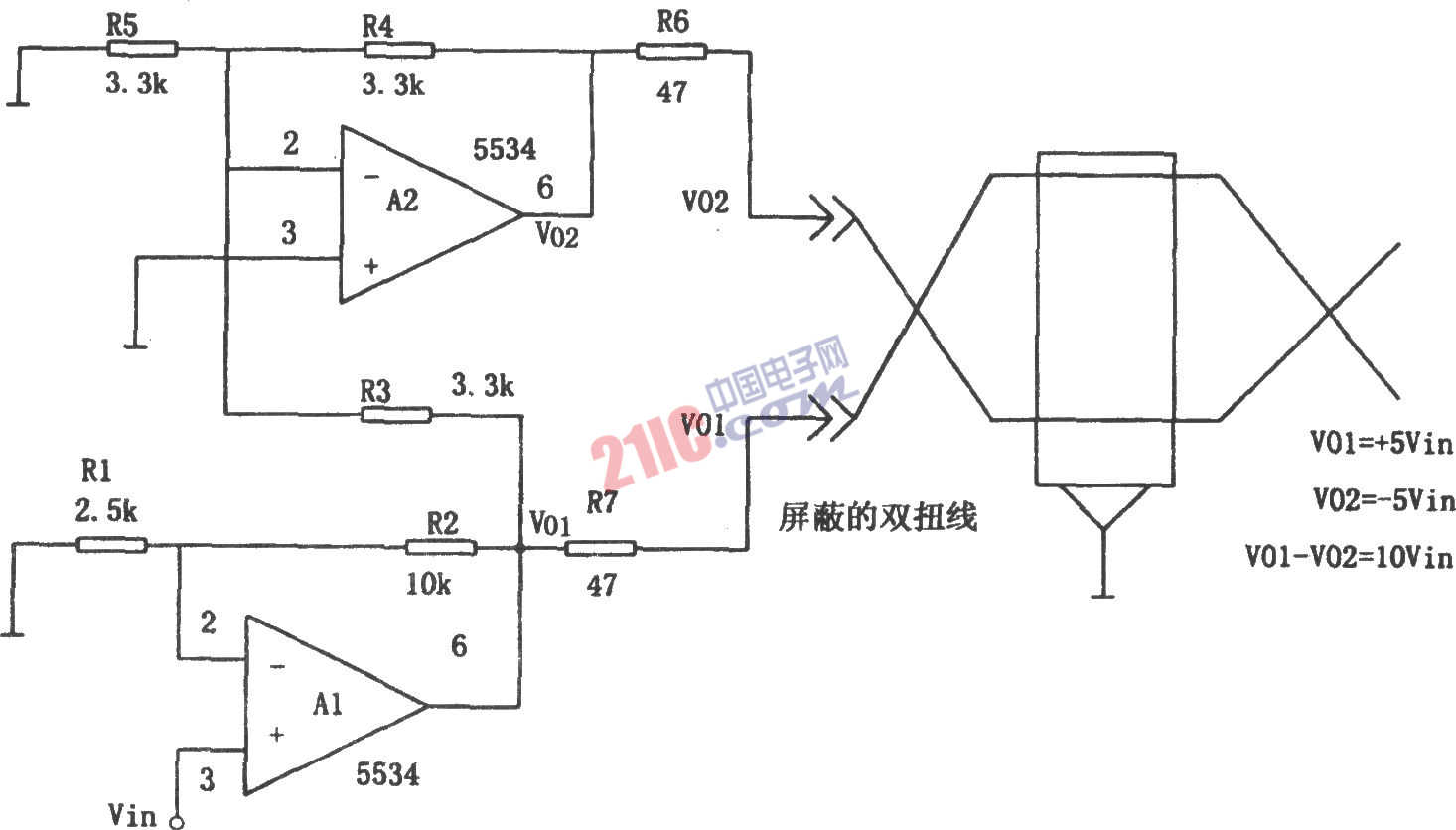

如圖所示為差動負載緩沖器電路。輸入信號Vin加到NE5534(或RC5534、SE5534、RM5534等)的同相輸入端(引腳3),并在A1的輸出端(引腳6)與反相輸入端(引腳2)之間外接10kΩ的電阻R2,在反相輸入端與地之間接2.5kΩ的電阻R1,即R2和R1引入電壓串聯負反饋,因而A1放大級的電壓放大倍數為5,并經47Ω電阻和屏蔽雙扭線將同相輸出信號Vo1=5Vin加到負載的一端。同時A1的輸出電壓信號Vo1經3.3kΩ的電阻R3加到A2的反相輸入端。由圖可知,A2接成A1的倒相電路,其結果是在A2的輸出端得到的輸出電壓Vo1與Vo2大小相等但相位相反。該電壓(Vo1)同樣經過47Ω電阻R6和屏蔽雙扭線中的另一根加到負載的一端,因而在負載兩端的電壓為Vo=Vo1-Vo2=10Vin。當A1、A2為5534型運放時,能在差動連接的300Ω負載上得到±7V的電壓,或在1kΩ差動負載上可得到±20V的電壓。
當使用高壓集成運放如541、2645或343時,使用±30V電源,可對浮動負載(即不接地的差動負載)產生高達100V的峰峰輸出電壓。

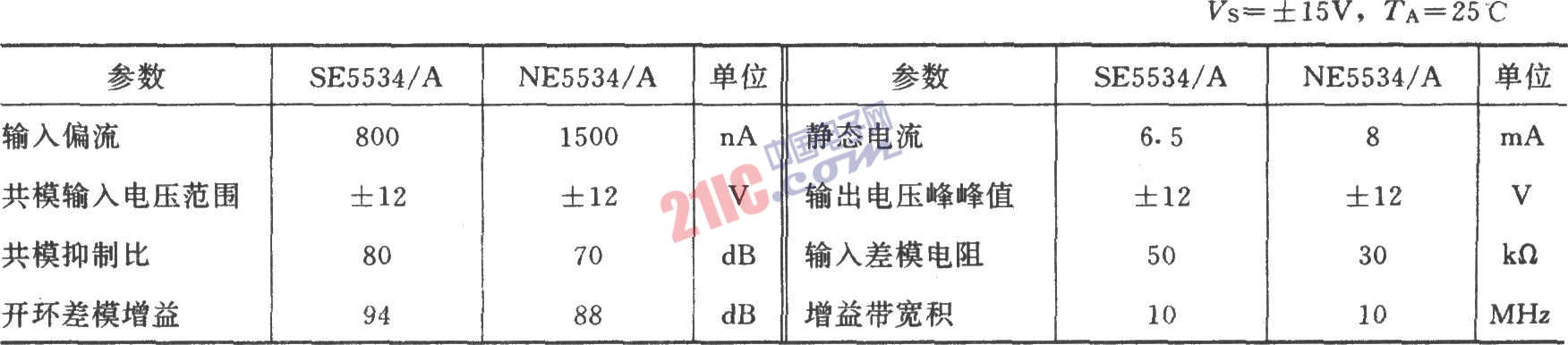

集成運放5534的主要參數(典型值):
