電路原理

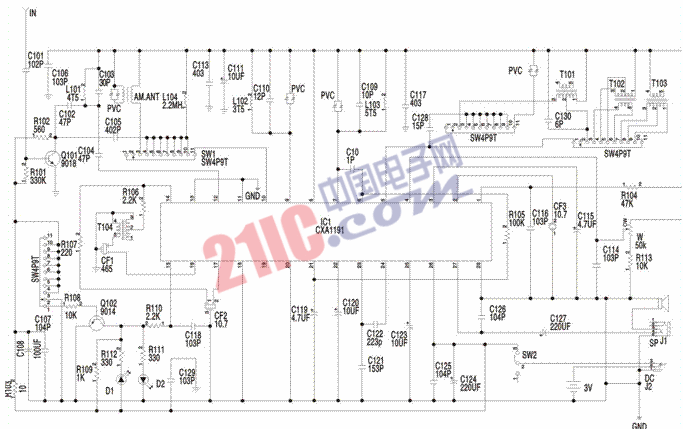

AM、FM轉換開關由Q2、Q3、R5-R8、c7組成的調頻調幅轉換電路，電源開關SW3至ON狀態接通電源后，Q2導通03截止，A／F端口輸出高電平，連接到主板A／F端口，一路經R107到u1的15腳，1 5腳高電平IC內部自動切換為調頻波段。

從拉桿天線接收到的調頻高頻信號經c1 01到Q1 01放大后由c104、L101、c105、c106等元件組成的帶通濾波器，選出FM的調頻信號送至u1的12腳，u1的12腳的調頻信號由內部選頻放大器以及外圍的PVC、C109、L103組成選頻回路選頻放大。由PVC、c110、L104等組成的本振電路，本振信號從7腳輸入，與調頻選頻信號一起送到u1內部混頻電路混頻得出10.7MHz的調頻中頻信號從1 4腳輸出。10.7MHz的中頻信號經R1 09送到CF2陶瓷濾波器，濾除10.7MHz帶寬以外大部份的雜波后，10.7MHz的中頻信號從u1的17腳輸入IC內部中頻放大、鑒頻(CF3決定鑒頻曲線)。鑒頻后的音頻信號從u1的23腳輸出。調頻本振另一路信號經c111耦合送到顯示驅動SC3610第35腳輸入IC內部進行分頻處理后的頻率數字準確顯示在屏幕上。

按動SW7，Q2截止Q3導通u1第15腳為低電平u1內部自動切換為調幅波段，將中波、短波轉換開關至于Mw時，此時磁棒天線感應到的高頻調幅中波信號經PVC選頻，由波段開關SWl轉換送入u1的10腳。中波波段本振電路由T101、PVC等元件組成，u1的5腳的本振信號與10腳的選頻信號同時加到內部混頻器，混頻得出455kHz調幅中頻信號，455kHz中頻信號從14腳輸出。推動中短波開關選擇短波1～8波段，從拉桿天線接收到的短波高頻信號經c101到Q101放大經c1 02耦合到中短波開關SWl波段開關轉換從u1第10腳輸入。短波1～8的本振回路由T102、T1 03、PVC、c112、c113等元件組成。本振信號經波段開關SWl轉換從5腳輸入，與10腳的短波高頻信號一起送到混頻器混頻后得出455kHz的中頻信號從1 4腳輸出。1 4腳輸出的調幅中頻信號經R1 06、T1 04、cFl選頻，濾除455kHz帶寬以外大部份雜波后，送至u1的1 6腳輸入，中頻信號在l C內部進行放大、檢波，檢波后的音頻信號由23腳輸出。調幅另一路本振信號經c114送至顯示驅動SC361O第33腳輸入其內部進行處理，處理后的頻率數字化準確顯示在屏幕上。

u1的23腳輸出的音頻信號經c123耦合從24腳輸入。w1是電子音量控制電位器，控制u1第4腳的電平來控制音量。u1的23腳輸出的音頻信號經c1 23送至u1 24腳入IC內部功率放大器放大，放大后的音頻信號從27腳輸出推動揚聲器或者耳機。

時鐘控制、驅動顯示電路，由液晶顯示器(ICD)、SC361O、x1、c1、c6、R1一R5、swl一SW8、Q1等元器件構成，SC361O的1-16腳為顯示驅動輸出，17、18腳為振蕩輸入、輸出，23、24腳調節時間控制，26腳是時鐘、頻率模式轉換，27腳為定時開機輸出，32腳AM／FM選擇控制，33腳為AM RF輸入，35腳為FM RF輸入，36腳接正電源。
