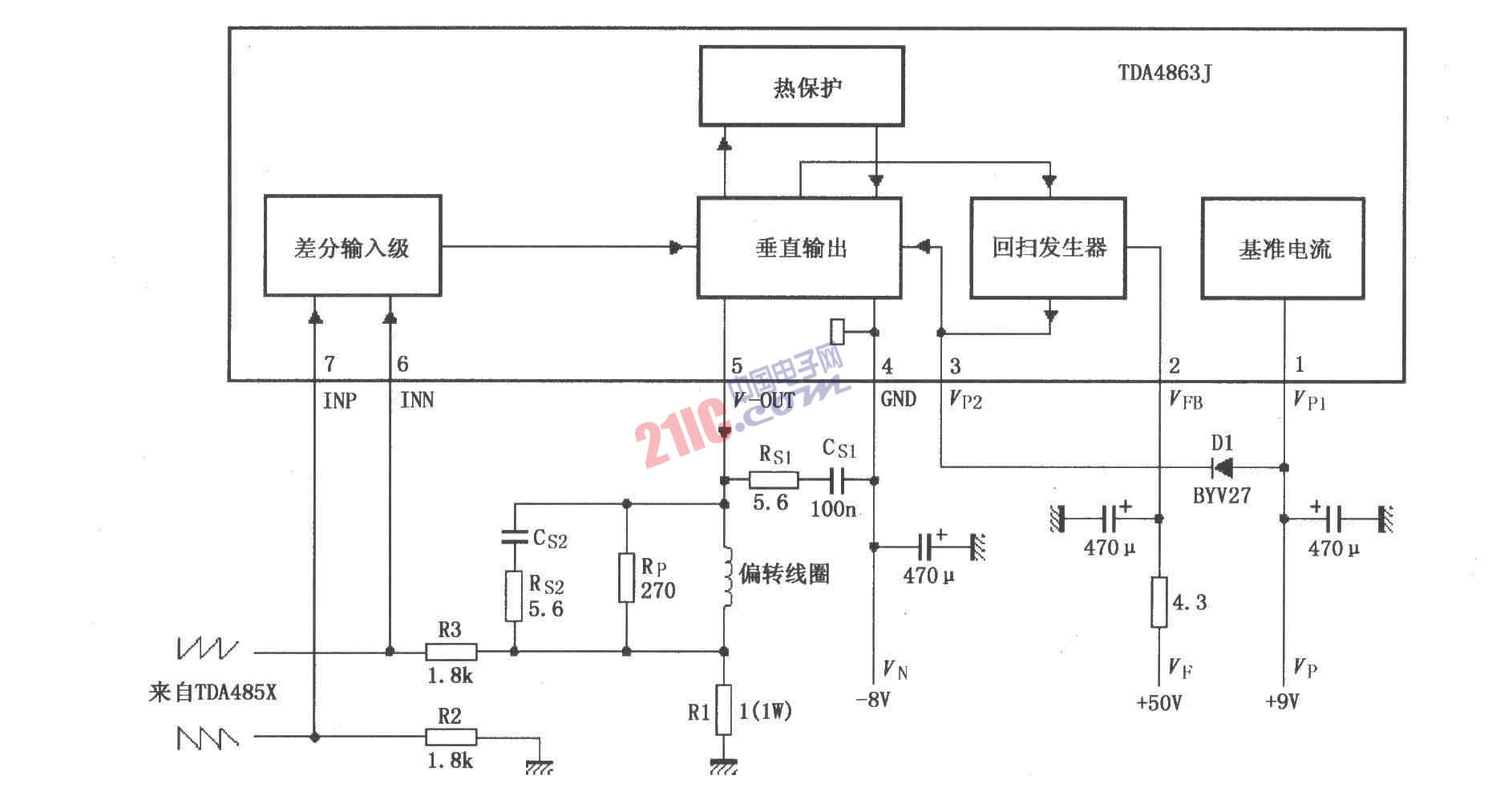

如圖所示為TDA4863J的基本應用電路。當正電源電壓VP、回掃電源電壓VF和負電源電壓VN加上時電路開始工作,輸入信號鋸齒波信號由6腳和7腳輸入到內部差分輸入級的反相輸入端和同相輸入端,垂直輸出級將鋸齒波電壓放大后由5腳輸出。其中,垂直輸出級為準互補推挽輸出放大器,對鋸齒波電壓進行功率放大,鋸齒波電流通過偏轉線圈產生顯像所需的偏轉磁場,控制電子束做線性掃描。在回掃期間,回掃發生器向垂直輸出級供電,使之在短的回掃時間內具有最小功耗。垂直輸出級具有溫度保護限制,當T1>150℃時開始降低垂直輸出級輸出電流以保護芯片,使之不至于過熱而損壞。Cs2的典型值為150nF,這時回掃時間和噪聲性能最佳。
