雙無穩態多諧振蕩器電路圖

時間：2008-10-18 14:15:53

關鍵字：多諧振蕩器電路圖振蕩器電路振蕩頻率

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]　　如圖所示，該電路由一塊雙時基電路556組成兩個同步的多諧振蕩器，可輸出同步的兩個時鐘脈沖信號，其間隔和振蕩頻率可通過調節時間常數來改變，靈活、方便。當選擇C1=C2=C3時，其振蕩頻率，占空比D取決于R1和R2的

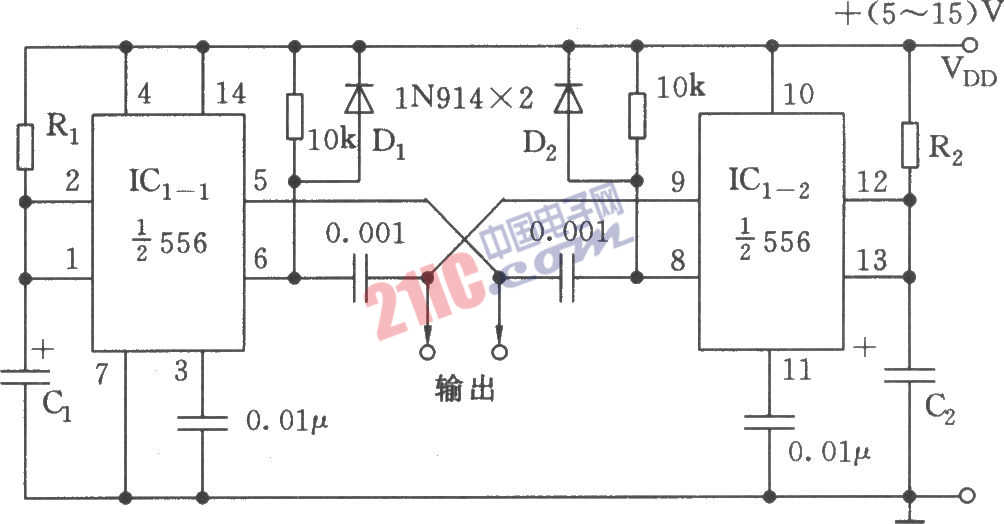

　　如圖所示，該電路由一塊雙時基電路556組成兩個同步的多諧振蕩器，可輸出同步的兩個時鐘脈沖信號，其間隔和振蕩頻率可通過調節時間常數來改變，靈活、方便。當選擇C1=C2=C3時，其振蕩頻率，占空比D取決于R1和R2的值，可達5％～95％。.
