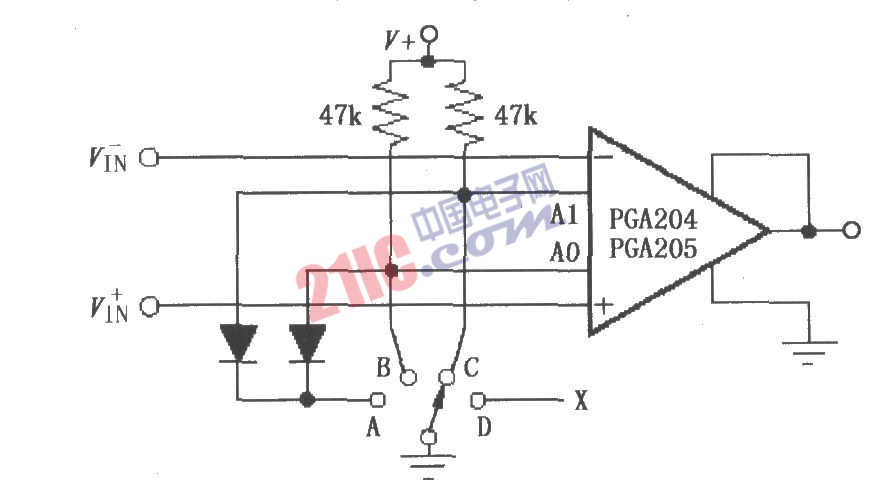

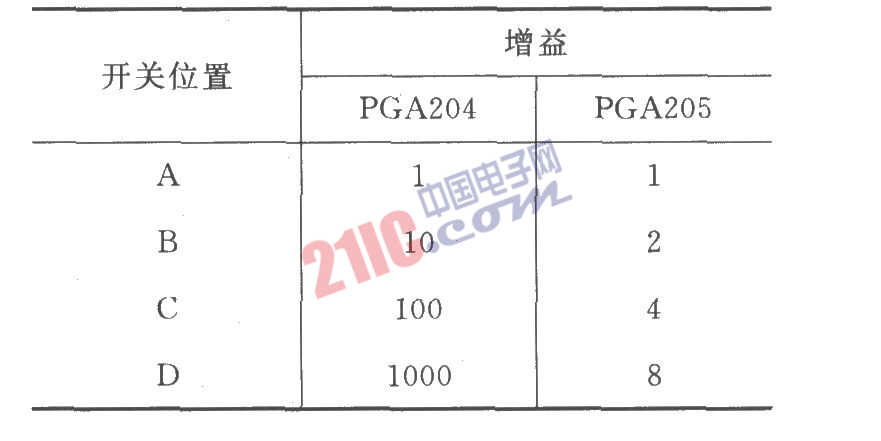

如圖所示為PGA204／205用開關選擇的可編程增益電路。圖中用單刀四擲開關選擇增益，A0腳、A1腳用47kΩ。上拉電阻接到V+，以得到無噪聲高電平“1”。兩個二極管起限制反向電流作用，可選用1N4148、1N914等。開關位置與增益的選擇圖中見下表。
