自動量程切換電路圖(PGA202)

時間：2008-06-15 21:15:32

關鍵字：切換電路 PGA 電路圖自動量程

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為由PGA202與比較器、計數器構成的自動量程切換電路。該電路采用比較器在輸出端與VOUT 進行比較，當VOUT >VREF=10V時,比較器輸出“降”信號，升/降計數器輸出2Bit編碼PGA202的A0、A1端，使PGA202的增益下

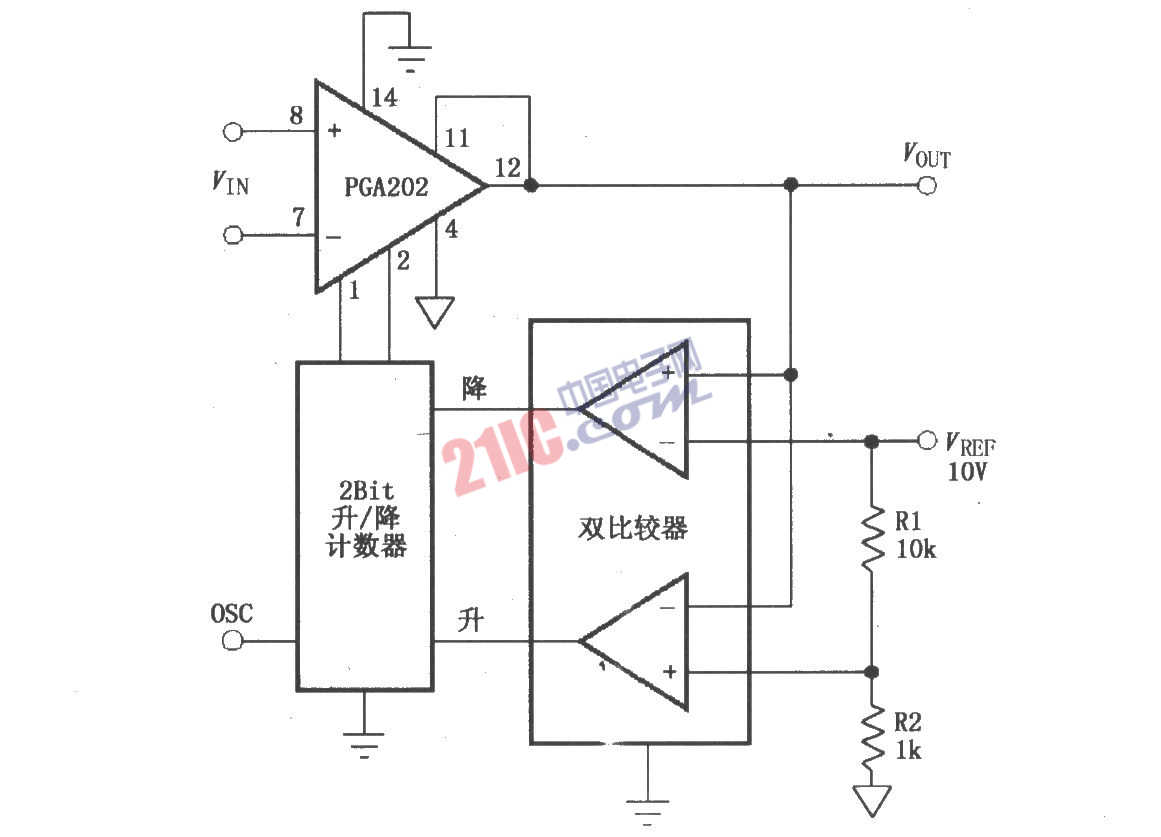

如圖所示為由PGA202與比較器、計數器構成的自動量程切換電路。該電路采用比較器在輸出端與VOUT 進行比較，當VOUT >VREF=10V時,比較器輸出“降”信號，升/降計數器輸出2Bit編碼PGA202的A0、A1端，使PGA202的增益下降；當VOUT <[1kΩ/(1kΩ+10kΩ)]×10V=0.909V時,比較器輸出“升”信號，升/降計數器輸出2Bit編碼到PGA202的A0、A1端，使PGA202的增益增大；當0.909V<VOUT<10V時,增益保持不變。
