由PGA103構成的寬輸入電壓范圍放大器電路

時間：2008-06-15 18:46:31

關鍵字： PGA 電壓 A10 放大器電路

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為由PGA103構成的寬輸入電壓范圍放大器。11.3kΩ與102kΩ電阻組成分壓電路，分壓比約為1／10，如當輸入電壓120V時，經過分壓后加到PGA103輸入端的電壓只有12V，因此可以寬電壓輸入。同時，二極管D1、D2(取1N

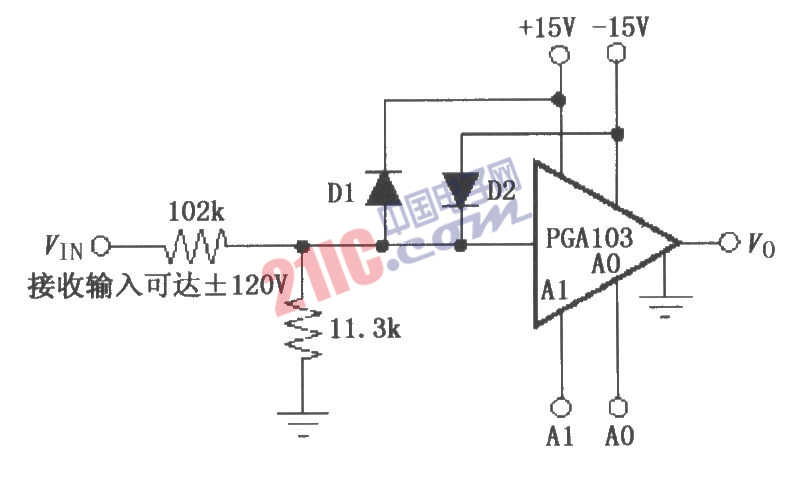

如圖所示為由PGA103構成的寬輸入電壓范圍放大器。11.3kΩ與102kΩ電阻組成分壓電路，分壓比約為1／10，如當輸入電壓120V時，經過分壓后加到PGA103輸入端的電壓只有12V，因此可以寬電壓輸入。同時，二極管D1、D2(取1N4148)起到雙向鉗位作用，使輸入PGA103的電壓為±15～士0.7V。
