如圖所示的高頻振蕩器,可作為高頻信專發生器,選擇不同的電容值能夠在56~484kHz范圍內產生一個高頻正弦波。該電路具有剃出波形好、頻率穩定度高,輸出阻抗低等特點。
元器件選擇:
三極管VTl、VT2:3DG6D,65≤β《115,VT3、VT4:3DGl308、60≤β≤85。半可調電容C4:CCWX-3-5/20pF。石英晶體SJT:BE-42型。K:JZX-10M(小型繼電器)。發光二極管VD4:BT-605(紅、綠雙色)。變量器T:選用MXD-2000型鐵氧體、GV-30×19磁芯。Ll-2Φ0.21mm高強度漆包線,繞制l33匝,L3-4Φ0.21mm高強度漆包線,繞制11匝,L5-6Φ0.21mm高強度漆包線,繞制80匝。電阻標稱功率除R27采用l/2WRJ型號外,別的均采用1/8WRJ型電阻。其它元器參數值如圖標注,無特殊要求。

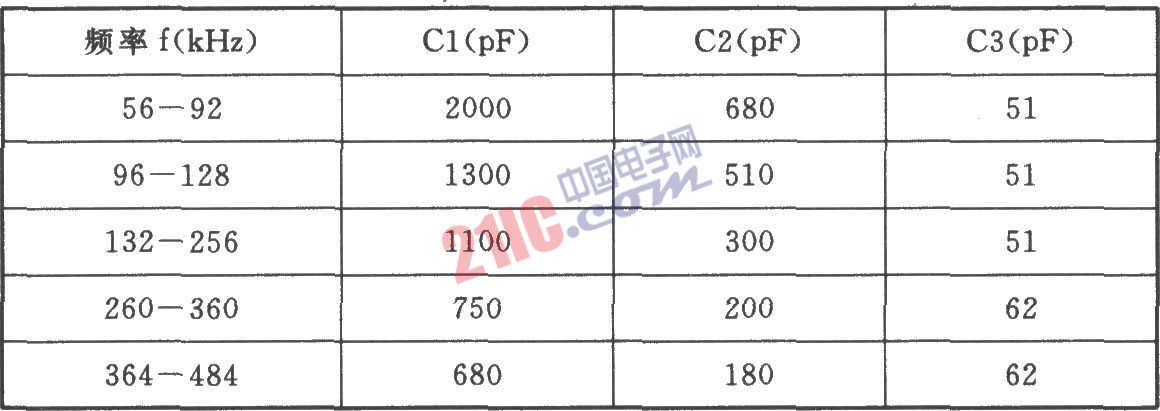

頻率與電容值的關系如下表所示。
