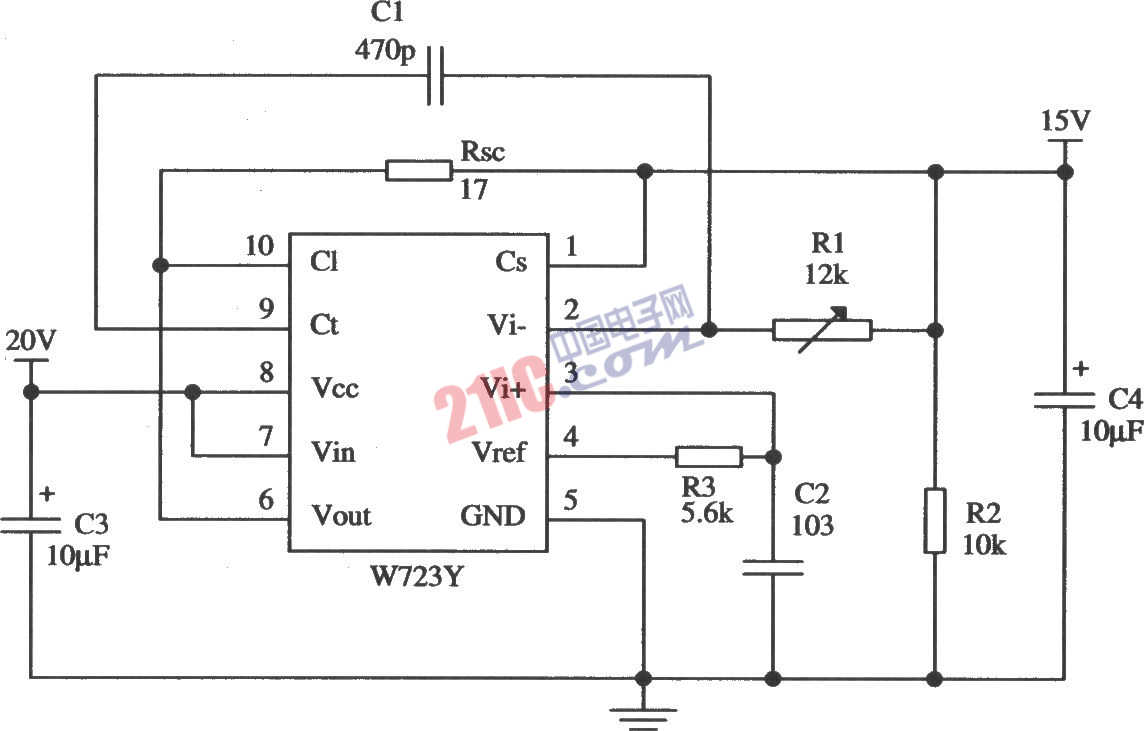

如圖所示是用W723多端可調式正集成穩壓器組成的輸出電壓比基準電壓高的應用電路。其中采用了限流保護,輸出電壓為7~36 V可調。圖中輸入電壓為20 V,輸出電壓為l5 V。圖示電路同樣是通過改變取樣電阻的分壓比來改變輸出電壓。R2的計算方法如下:
,式中,Vref為穩壓器的基準電壓,為7.2V左右;Vout是輸出電壓,設為15V,故R2為10.56kΩ。
限流電阻
,可取17Ω。
