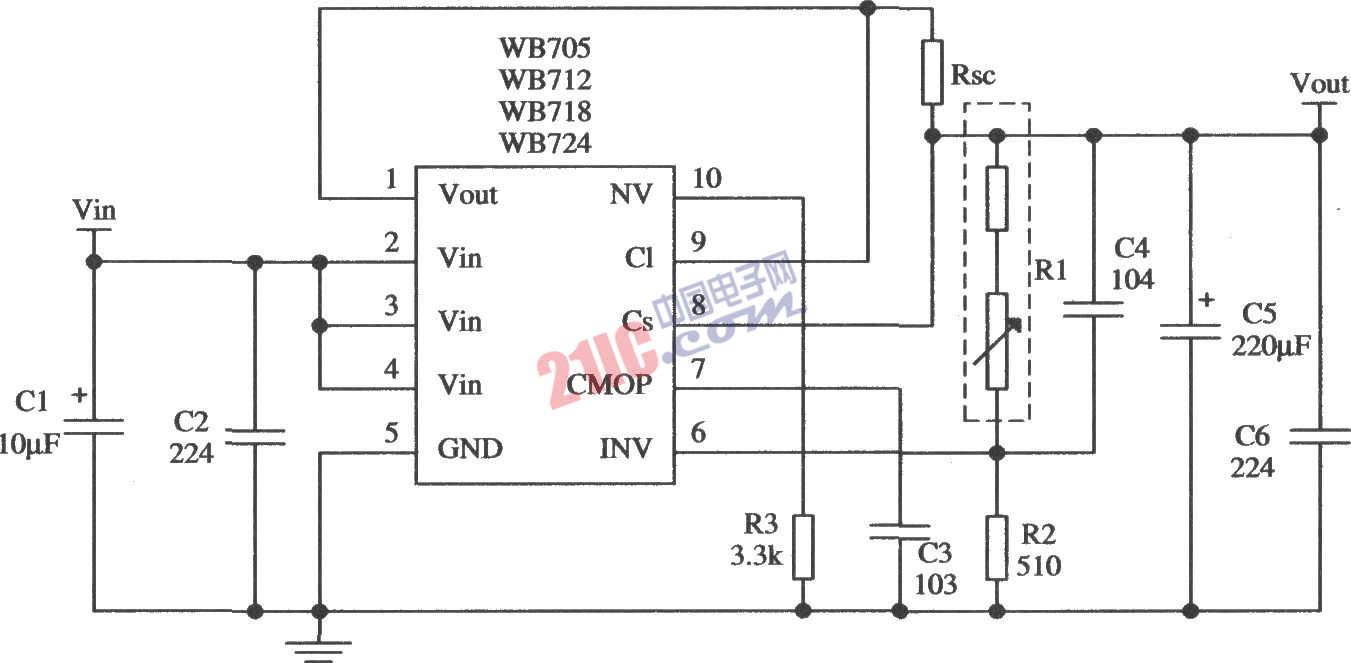

如圖所示是用WB718多端可調正集成穩壓器 組成的輸出電壓為l5 V、輸出電流為2 A的減流型保護電路的應用電路。圖示電路的輸入電壓可選擇30~32 V,濾波電容和防振電容等均與限流型應用時相同。取樣電阻Rl和R2的選取由下式?jīng)Q定:
電位器Rl取560Ω,上串電阻取l.2kΩ。限流電阻
,式中:Is為負載短路后的電流值,一般Is取1/3ILmax;Vbe、ILmax等均與限流型應用時相同。R3的計算符合下式:
。式中:Rl0是穩壓器內部保護管的基極電阻,其值一般為200~250Ω,故上式的計算結果
為近似值;其余各項均與限流型應用時相同。
