大功率高效率放大器RF2131引腳

時間：2008-07-17 22:40:59

關鍵字：大功率引腳放大器 RF

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]　　RF2131是大功率、高效率放大器，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于AMPS和ETACS手持設備的末級線性RF放大、CDPD、擴頻系統和其他工作頻率為1800～2500MHz的應用，板上提供一個模擬電壓輸入端

　　RF2131是大功率、高效率放大器，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于AMPS和ETACS手持設備的末級線性RF放大、CDPD、擴頻系統和其他工作頻率為1800～2500MHz的應用，板上提供一個模擬電壓輸入端控制功率范圍30dB。在邏輯低電平時，電源功率降低，處于備用工作狀態。盡管設計為C級工作，但是如提高偏置電壓則可以工作在線性AB級。器件本身包含50Ω輸入和輸出，因此很容易匹配以獲得最佳的功率和效率特性。 RF2131可用于AMPS／ETACS蜂窩系統手機、CDPD便攜式數據卡、900MHz ISM頻段設備、商用和消費類系統、便攜式電池供電設備等。RF213 的引腳排列如圖所示。

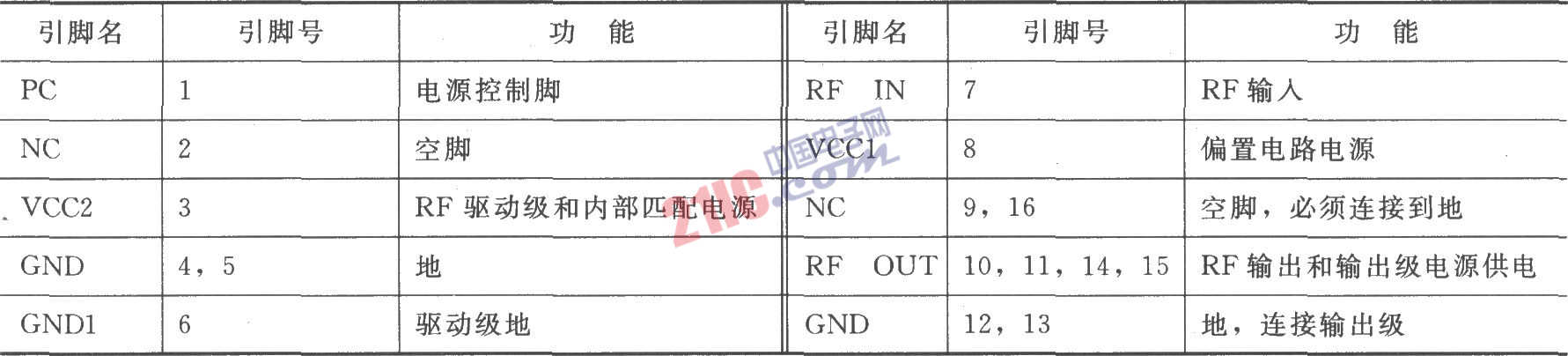

引腳功能如下表所示：
