RF2155可編程增益功率放大器引腳
[導讀] RF2155是***率可編程增益放大器IC，應用在3V手持式系統，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于模擬蜂窩電話系統發射器的末級線性RF放大或ISM工作頻率為915MHz的應用。除了外部匹配網絡外，器件
RF2155是***率可編程增益放大器IC，應用在3V手持式系統，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于模擬蜂窩電話系統發射器的末級線性RF放大或ISM工作頻率為915MHz的應用。除了外部匹配網絡外，器件本身包含電源供給線。兩位bit數字控制以每步長8dB提供4個級別的功率。RF2155的引腳排列如圖所示。
RF2155可編程增益功率放大器引腳 src="/21ic_image/21icimage/200903/422456ae62191a45c11d65b8f70e7455.jpg" width=600 border=0>

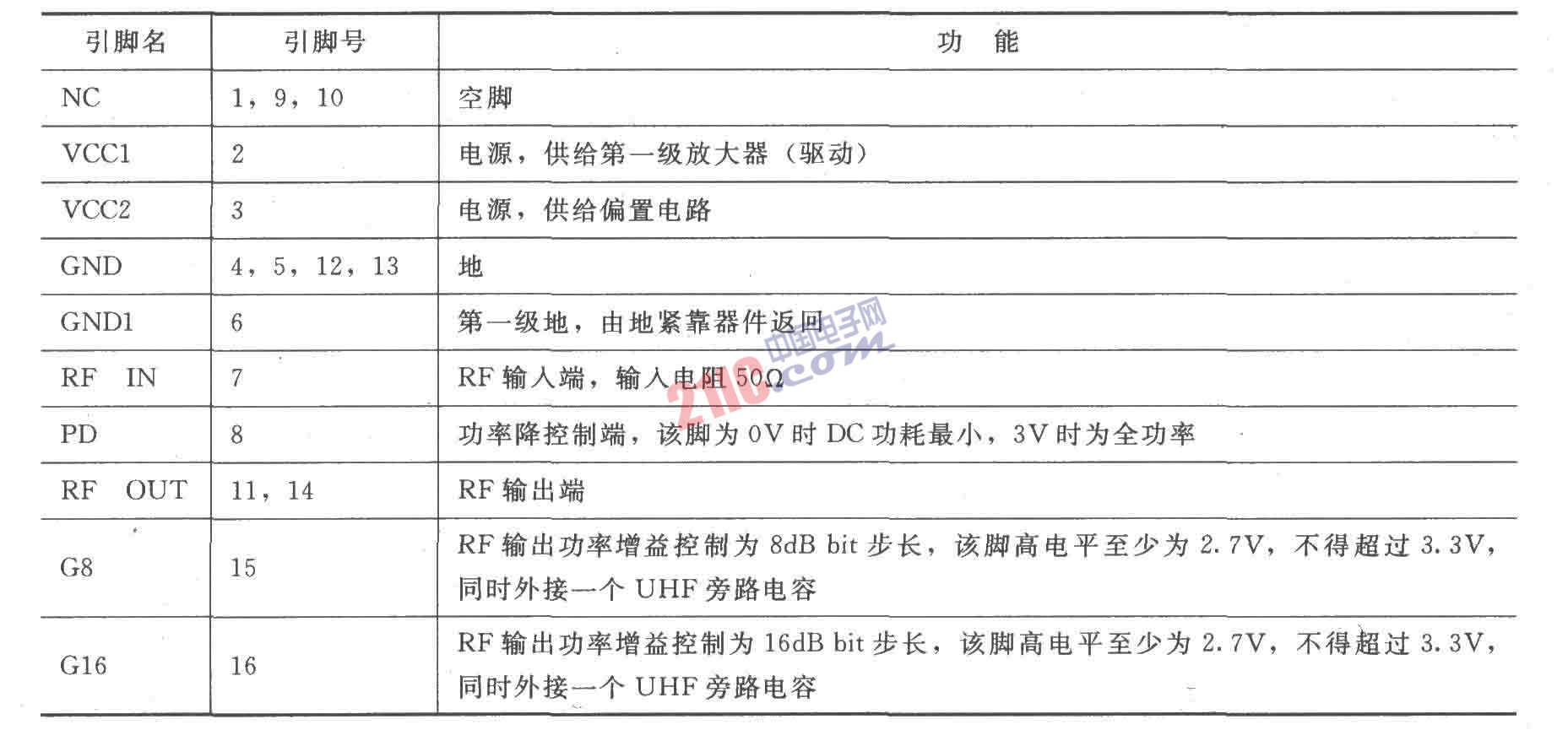

各引腳功能如下表所示：
