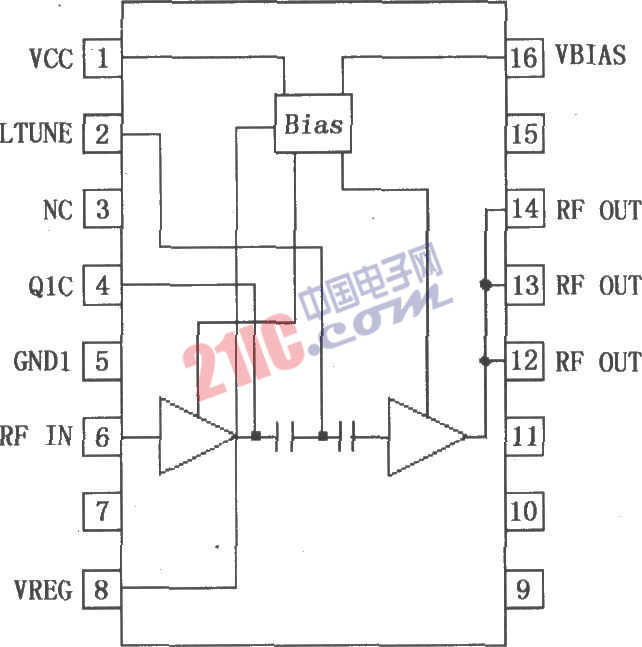

RF2175是大功率、高效率線性放大器IC，應用在3V手持式系統，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于TETRA手持數字式蜂窩系統設備的末級線性RF放大、擴頻系統和其他工作頻率為380～512MHz的應用。RF2175有一個模擬偏置控制電壓去產生最大效率，器件本身包含50Ω輸入和輸出，很容易匹配以獲得最佳的功率、效率和線性特性。RF2175采用SSOP-16塑料封裝，其引腳排列如圖所示。

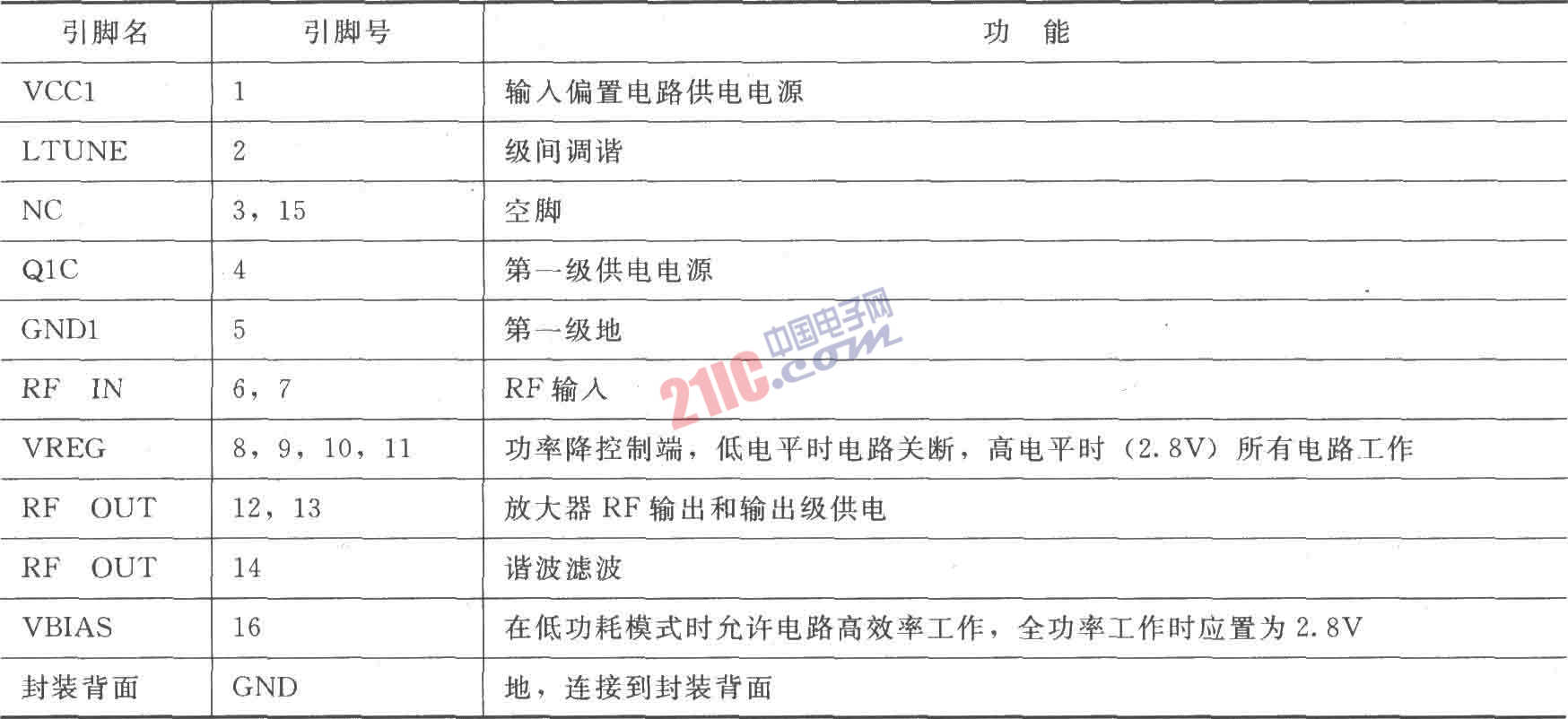

各引腳功能如下表所示：
