該報警器把檢測與報警部分分離，一個報警器可以帶有多個檢測頭，檢測與報警部分利用無線電波進行通信。它分為無線報警器接收部分與無線報警器檢測發射部分。無線報警器接收部分主要由315MHz無線數據接收模塊、解碼集成電路PT2272-M4、單穩態電路和音頻發生器組成。電路如下圖所示。
電路圖 src="/21ic_image/21icimage/200903/caee488972c4029f28cc69af8b885ef2.jpg" width=600 border=0>
無線報警器檢測發射部分的檢測電路很多。

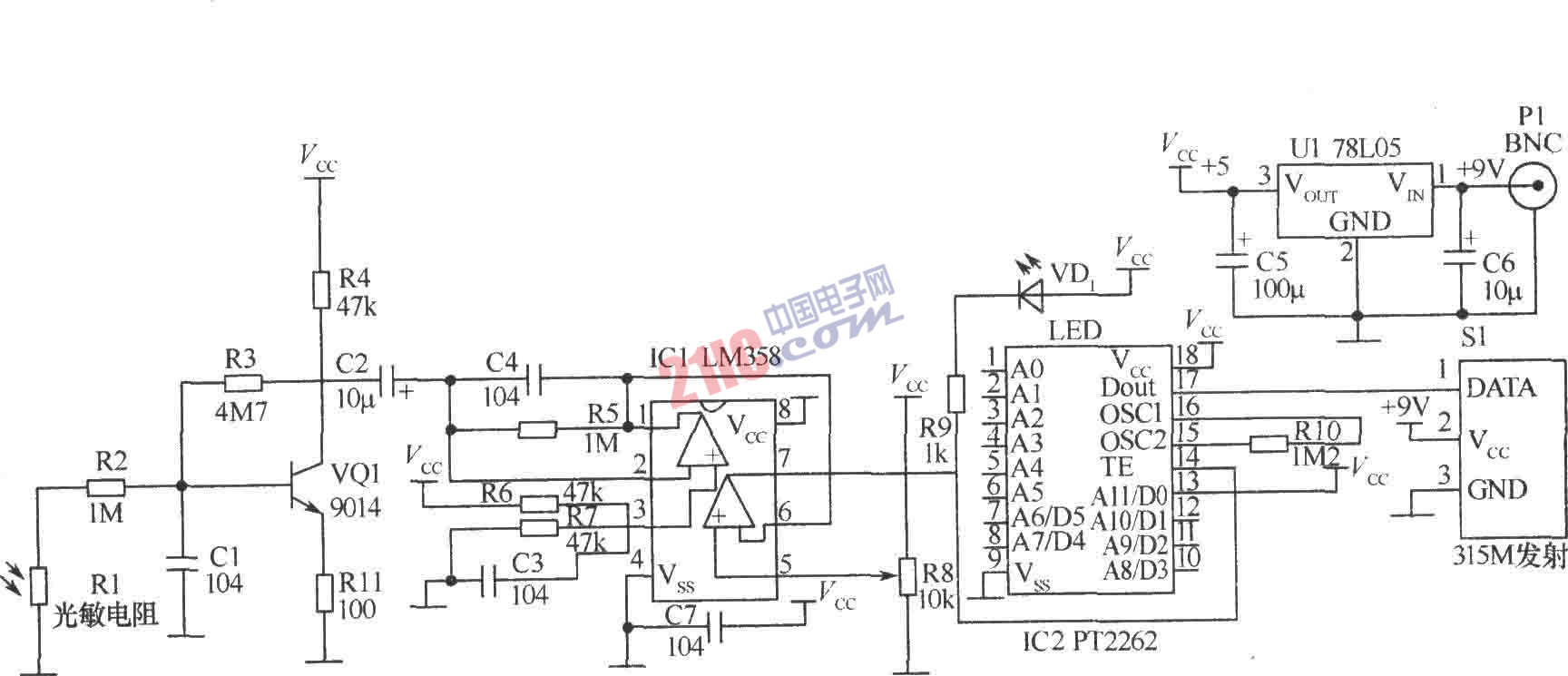

(1)采用光敏電阻組成的發射電路:
(2)磁感應發射電路：

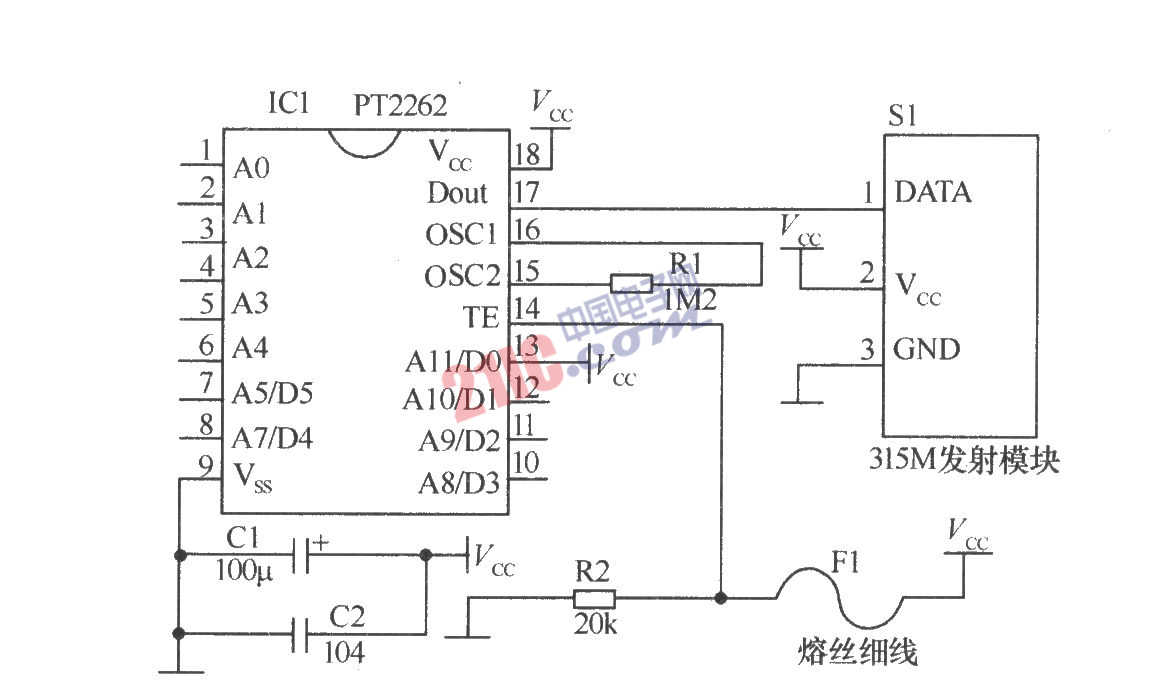

(3)熔絲／細線發射電路:
自制該無線報警電路完全可以使用萬能電路板直接焊接，免去制作印制電路板的麻煩；電路連接好之后檢查一遍沒有錯誤就可以通電測試了。先接通接收部分的電源，在接通其中一種發射部分的電源，人為地令檢測發射部分發射報警信號，如果報警器接收端有報警音，說明接收部分及該檢測電路發射部分電路工作正常。該檢測發射部分調試好后再調試另外兩個檢測發射部分電路，全部調試完成后就可以安裝到適當?shù)牡胤竭M行使用了。
