電子愛好者在電子制作中使用頻率最高的儀器應該要屬穩壓電源。一臺性能可靠,
方便實用的實驗電源可以給我們的業余制作帶來很大的方便。

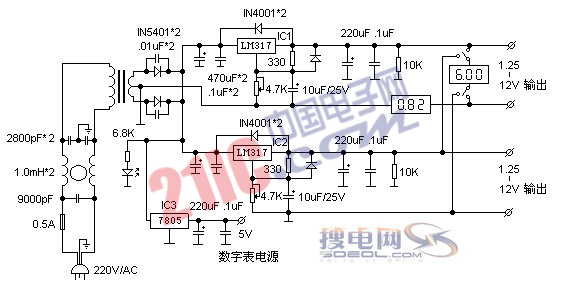

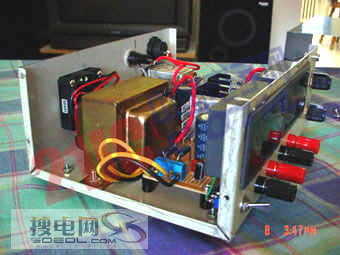

出于此目的,這里介紹一下筆者此次自制電源的一些經過。為免除尋找元器件和制作的麻煩,這里采用的均為一些普通元器件和常用電路,但對元器件的質量、電路的設計、布局所花的成本和投入的時間比較多。其外型圖和內部結構見右圖。電路原理見下圖。

考慮到電子制作的特點,這里采用精度較高的且方便觀察的數字電壓表和電流表來監視電源輸出情況。并設有兩路獨立可調輸出。為提高實驗電源的性能,這里非常注意處理電源干擾的問題,電源輸入回路設置了電源專用的濾波器,用來抑制電網噪聲干擾。這種成品濾波器對抑制電源導線之間出現的噪聲頻率相對較低的對稱干擾和電源線與地(或機殼)之間的頻率相對較高的非對稱干擾(又叫共模干擾)效果較好。
電源變壓器采用帶靜電屏蔽層外殼全封閉的優質變壓器。防止出現所謂的“交流聲”。整流電路并聯電容也可進一步防止交流干擾。主調節電路由大家很熟悉的LM317T(IC1,IC2)構成。它的寬范圍調節性能、完善的保護功能、簡潔的外圍電路、優良的穩壓性能足以勝任一般的業余電子制作實驗需要。為方便輸出電壓調節及保證調節精度,在選擇R1和R2時應注意選擇質量好的4.7K的線性電位器。
輸出部分采用成品經過校準的儀表專用數字電壓表和電流表以同步了解電源輸出及負載工作情況。它可以給我們的電路實驗帶來很大方便。這里由IC3構成5伏電源作為數字電壓表和電流表的專用工作電源,由于該部分耗電量較大(約100mA),及測量精度等問題,必須保證IC3有足夠的散熱面積,確保長期可靠工作。
下圖為該電源外殼加工的過程。這在業余制作中是比較麻煩的一步。在動手之前要充分考慮好面板及內部各元器件的布局,開孔位置等,然后一次成型。
