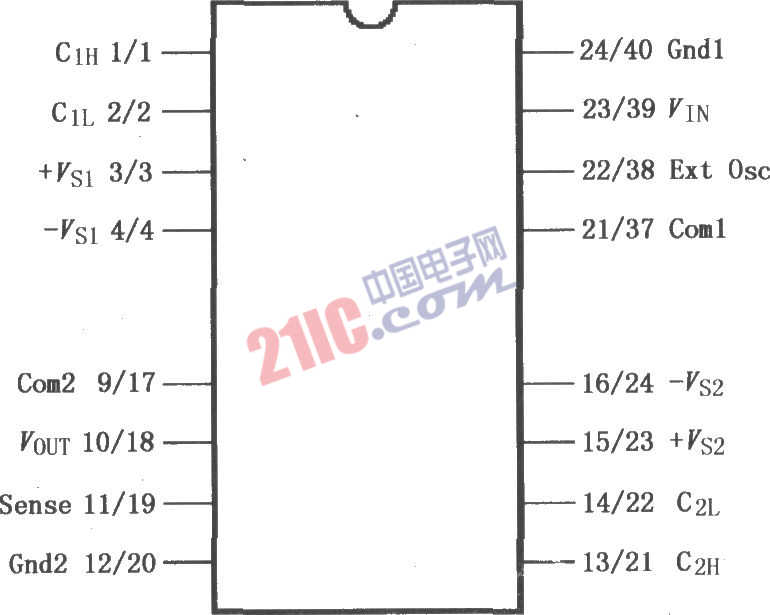

ISO120／121是精密隔離放大器，具有新穎工作循環的調制一解調技術。發送信號時，數字通過一個2pF的差動電容隔離柵，具有數字調制特性的隔離柵不會影響信號的完整性，因此有著極好的可靠性和高頻瞬態抑制特性。放大器和柵電容一同密封在DIP內。ISO120與ISO121的差異僅在于封裝尺寸和額定隔離電壓上。這些放大器使用方便，無需外部元件就可獲得60kHz的帶寬。若附加使用兩個外部電容器，則可保證在6kHz帶寬內有精密額定0．01％的非線性度(最大值)和150μV／℃(最大值)的Vos漂移。ISO120／121的電源供電范圍為±4．5～±18V，具有低的靜態電流，其引腳排列如圖所示，其中第一個腳號是ISO120，第二個腳號是ISO121。

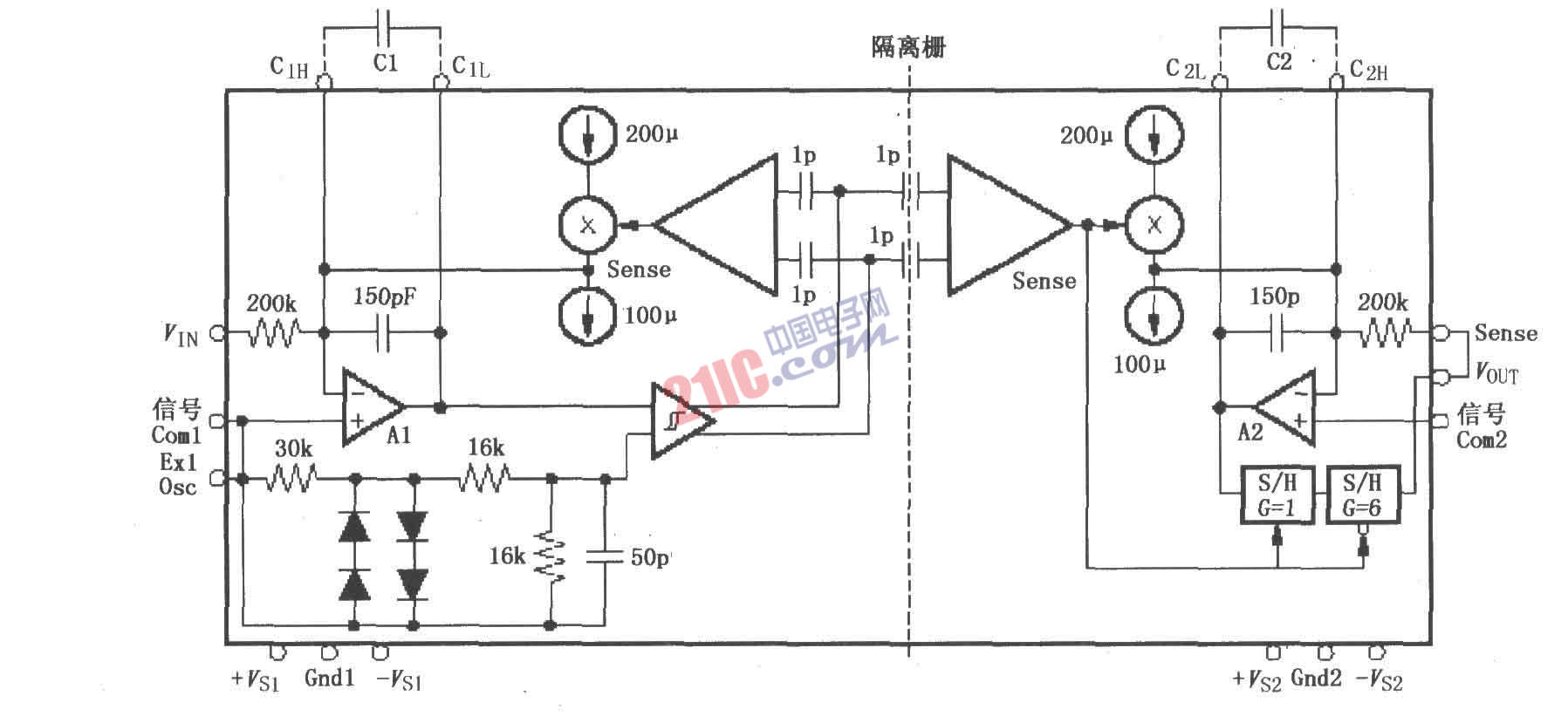

內部等效電路：
