INA321/322的信號和電源的基本連接電路圖 src="/21ic_image/21icimage/200903/60d3aa22c48720d4a6ee2c857c868a55.jpg" width=600 border=0>

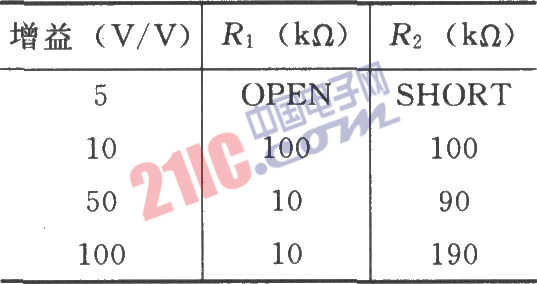

如圖所示為INA321/322的信號和電源的基本連接電路。在噪聲環境或高阻電源應用時,芯片電源端要用0.1μF電容濾波。輸出電壓是以REF端為基準的,REF端必須至少低于正電源電壓1.2V。內部增益設置為5,若需要另設增益值,可在1、5腳之間和1、6腳之間分別接R1和R2來設置增益,增益與R1、R2的選擇見下表。增益G=5+5(R2/R1)。外部增益設置電阻的選用對增益誤差和增益漂移影響很大,應選用穩定性好、溫度漂移小的電阻。
